Μηχάνημα αφαίρεσης τσιπ IC BGA προθέρμανση υπερύθρων
1. Επάνω/κάτω θερμός αέρας για συγκόλληση ή αποκόλληση.2. Οθόνη οθόνης 15" 1080P.3. Αυτόματος συναγερμός 5~10 δευτερόλεπτα πριν τελειώσει η αποκόλλησή του4. Μαγνητικά ακροφύσια που είναι πολύ βολικά για εγκατάσταση ή απεγκατάσταση
Περιγραφή
Οδηγός λειτουργίας του σταθμού επανεργασίας BGA DH-A2
Το DH-A2 είναι ένα οικονομικό μοντέλο μεταξύ αυτών των μηχανών με οπτική ευθυγράμμιση, αυτόματη συγκόλληση, αποκόλληση, παραλαβή και αντικατάσταση.
Οι γενικές συσκευές χρησιμοποιούνται για οποιοδήποτε σχήμα PCBA, το σημείο λέιζερ μπορεί να βοηθήσει γρήγορα να τοποθετηθεί ένα PCB στη σωστή θέση, ο κινητός πάγκος εργασίας είναι βολικός για ένα PCB προς τα αριστερά ή προς τα δεξιά.
1. Εφαρμογή IR προθέρμανσης BGA τσιπ IC μηχανή αφαίρεσης
Για να κολλήσετε, να ξαναμπαλώσετε, να ξεκολλήσετε ένα διαφορετικό είδος τσιπ:
Τσιπ BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED και ούτω καθεξής.
2. Χαρακτηριστικά προϊόντος της μηχανής αφαίρεσης τσιπ IC BGA προθέρμανσης υπερύθρων
* Σταθερή και μεγάλη διάρκεια ζωής (σχεδιασμένο για 15 χρόνια χρήσης)
* Μπορεί να επισκευάσει διαφορετικές μητρικές πλακέτες με υψηλό ποσοστό επιτυχίας
* Ελέγξτε αυστηρά τη θερμοκρασία θέρμανσης και ψύξης
* Σύστημα οπτικής ευθυγράμμισης: τοποθέτηση με ακρίβεια εντός 0,01 mm
* Εύκολο στη λειτουργία. Οποιοσδήποτε μπορεί να μάθει να το χρησιμοποιεί σε 30 λεπτά. Δεν χρειάζεται ιδιαίτερη δεξιότητα.
3. Προδιαγραφή τουIR προθέρμανση τσιπ IC BGA αφαιρούν το μηχάνημα
| Τροφοδοτικό | 110~240V 50/60Hz |
| Ρυθμός ισχύος | 5400W |
| Αυτόματο επίπεδο | συγκόλληση, αποκόλληση, παραλαβή και αντικατάσταση κ.λπ. |
| Οπτικό CCD | αυτόματο με τροφοδότη τσιπ |
| Έλεγχος τρεξίματος | PLC (Mitsubishi) |
| απόσταση τσιπών | 0.15 χλστ |
| Οθόνη αφής | εμφάνιση καμπυλών, ρύθμιση χρόνου και θερμοκρασίας |
| Διατίθεται μέγεθος PCBA | 22*22~400*420 χλστ |
| μέγεθος τσιπ | 1*1~80*80mm |
| Βάρος | περίπου 74 κιλά |
4. Λεπτομέρειες γιαIR προθέρμανση τσιπ IC BGA αφαιρούν το μηχάνημα
1. Πάνω θερμός αέρας και ένα ροφητή κενού τοποθετημένα μαζί, το οποίο μαζεύει άνετα ένα τσιπ/εξάρτημα για ευθυγράμμιση.
2. Οπτικό CCD με διαίρεση όρασης για αυτές τις κουκκίδες σε ένα τσιπ έναντι της μητρικής πλακέτας που απεικονίζονται σε οθόνη οθόνης.
3. Η οθόνη εμφάνισης ενός τσιπ (BGA, IC, POP και SMT, κ.λπ.) έναντι των κουκίδων της αντίστοιχης μητρικής πλακέτας ευθυγραμμισμένες πριν από τη συγκόλληση.
4. 3 ζώνες θέρμανσης, ανώτερες ζώνες ζεστού αέρα, χαμηλότερες ζώνες προθέρμανσης ζεστού αέρα και υπερύθρων, οι οποίες μπορούν να χρησιμοποιηθούν για μικρές μητρικές πλακέτες iPhone, επίσης, έως μητρικές πλακέτες υπολογιστή και τηλεόρασης κ.λπ.
5. Ζώνη προθέρμανσης IR που καλύπτεται από χαλύβδινο πλέγμα, που κάνει τα θερμαντικά στοιχεία ομοιόμορφα και ασφαλέστερα.
6. Διεπαφή λειτουργίας για ρύθμιση χρόνου και θερμοκρασίας, τα προφίλ θερμοκρασίας μπορούν να αποθηκευτούν έως και 50,000 ομάδες.

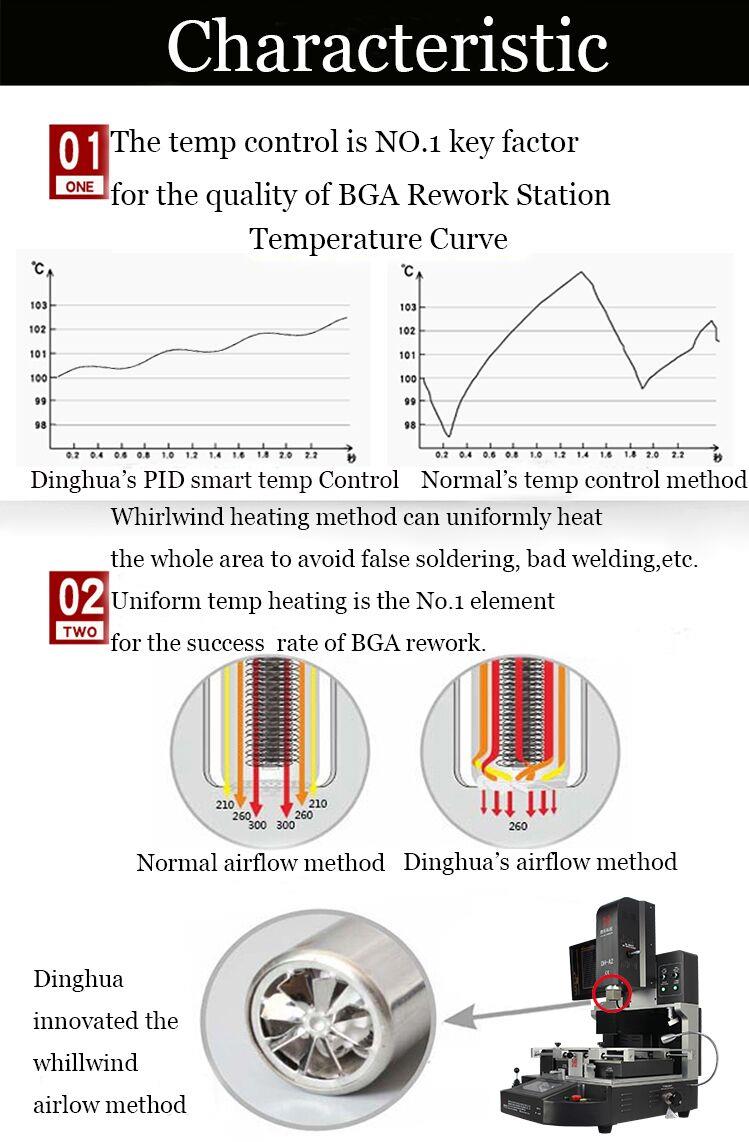

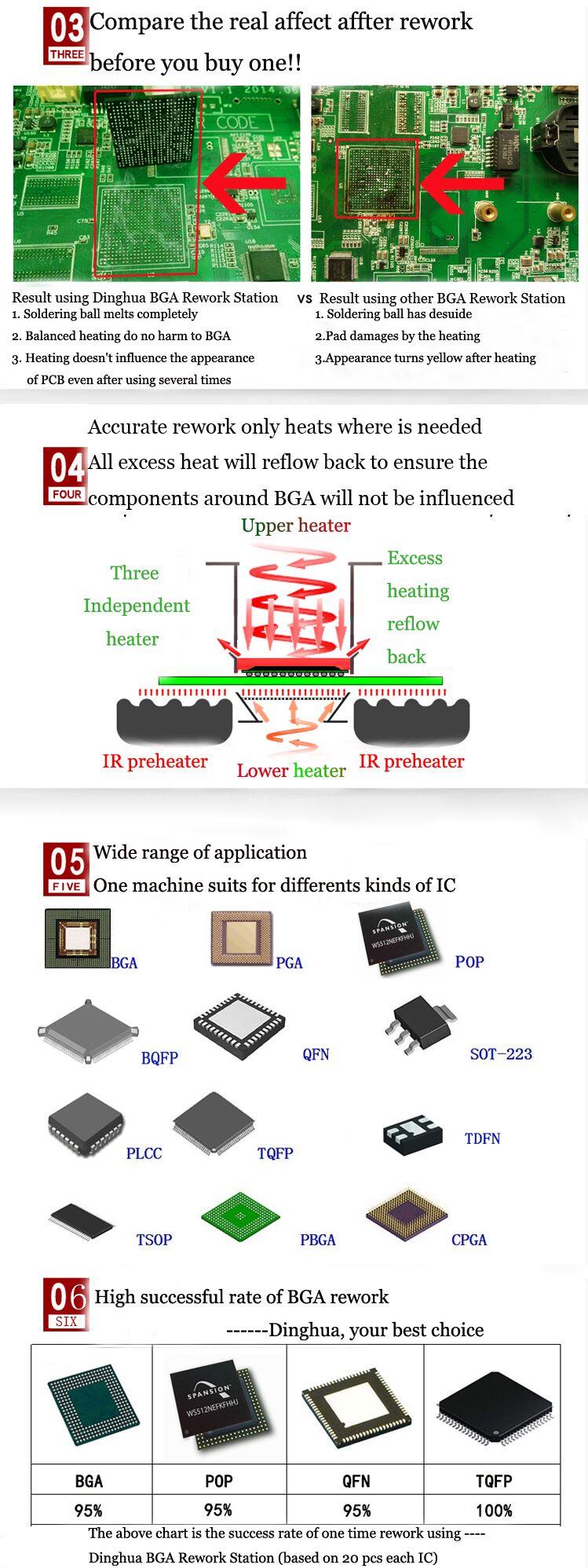

5. Γιατί να επιλέξετε τον αυτόματο σταθμό επανεπεξεργασίας SMD SMT LED BGA;
6. Πιστοποιητικό μηχανήματος επισκευής υπολογιστή συστήματος BGA rework
Πιστοποιητικά UL, E-MARK, CCC, FCC, CE ROHS. Εν τω μεταξύ, για να βελτιώσει και να τελειοποιήσει το σύστημα ποιότητας, η Dinghua έχει περάσει την πιστοποίηση επιτόπου ελέγχου ISO, GMP, FCCA, C-TPAT.

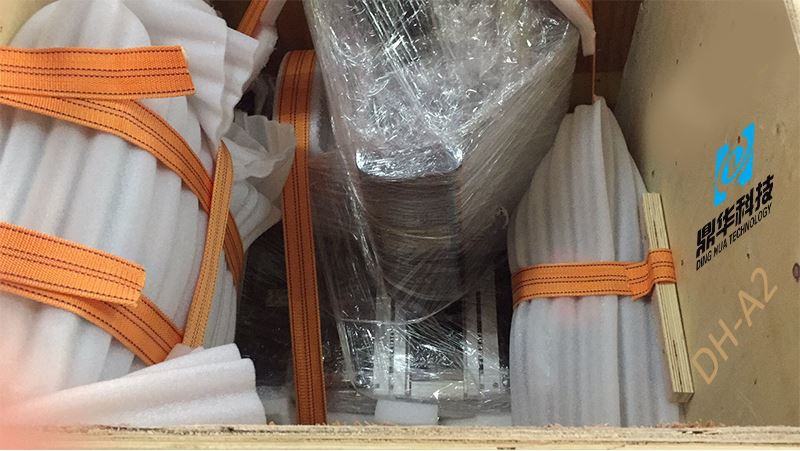

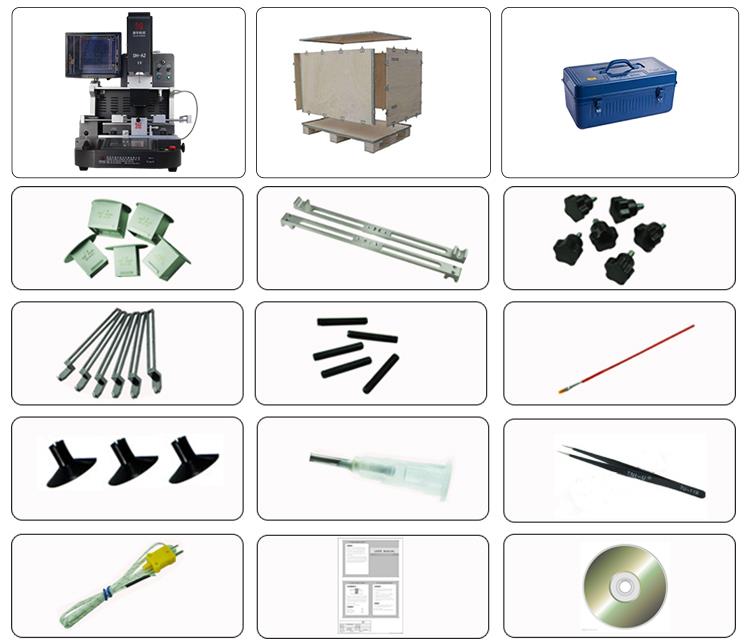

7. Συσκευασία & αποστολή της αυτόματης μηχανής επανεπεξεργασίας BGA
8. Αποστολή για το σταθμό επανεπεξεργασίας BGA
DHL, TNT, FEDEX, SF, θαλάσσιες μεταφορές και άλλες ειδικές γραμμές, κ.λπ.. Εάν θέλετε άλλον όρο αποστολής, πείτε μας. Θα σας στηρίξουμε.
9. Όροι πληρωμής
Τραπεζική μεταφορά, Western Union, Πιστωτική Κάρτα. Πείτε μας εάν χρειάζεστε άλλη υποστήριξη.
10. Οι σχετικές γνώσεις για αμηχάνημα επισκευής αυτόματης επανασφαιροποίησης υπερύθρων BGA
Η χρήση ενός σταθμού επανεπεξεργασίας BGA μπορεί να χωριστεί χονδρικά σε τρία βήματα: αποκόλληση, τοποθέτηση και συγκόλληση. Παρακάτω, λαμβάνουμε ως παράδειγμα τον σταθμό επανεργασίας BGA DH-A2:
Αποκόλληση:
1, Προετοιμασία για επισκευή:Προσδιορίστε το ακροφύσιο αέρα που θα χρησιμοποιηθεί για το τσιπ BGA που επισκευάζεται. Η θερμοκρασία εκ νέου επεξεργασίας ρυθμίζεται ανάλογα με το εάν χρησιμοποιείται συγκόλληση με μόλυβδο ή χωρίς μόλυβδο από τον πελάτη, καθώς το σημείο τήξης των σφαιρών συγκόλλησης με μόλυβδο είναι γενικά 183 μοίρες, ενώ το σημείο τήξης των σφαιρών συγκόλλησης χωρίς μόλυβδο είναι περίπου 217 μοίρες. Στερεώστε τη μητρική πλακέτα PCB στην πλατφόρμα επανεπεξεργασίας BGA και ευθυγραμμίστε το κόκκινο σημείο λέιζερ στο κέντρο του τσιπ BGA. Χαμηλώστε την κεφαλή τοποθέτησης για να προσδιορίσετε το σωστό ύψος τοποθέτησης.
2, Ρυθμίστε τη θερμοκρασία αποκόλλησης:Αποθηκεύστε τη ρύθμιση θερμοκρασίας ώστε να μπορεί να ανακληθεί για μελλοντικές επισκευές. Γενικά, η θερμοκρασία για την αποκόλληση και τη συγκόλληση μπορεί να ρυθμιστεί στην ίδια τιμή.
3, Ξεκινήστε την αποκόλληση:Μεταβείτε στη λειτουργία αποσυναρμολόγησης στη διεπαφή της οθόνης αφής και κάντε κλικ στο κουμπί επισκευής. Η κεφαλή θέρμανσης θα χαμηλώσει αυτόματα για να θερμάνει το τσιπ BGA.
4, Ολοκλήρωση:Πέντε δευτερόλεπτα πριν τελειώσει ο κύκλος θερμοκρασίας, το μηχάνημα θα ηχήσει συναγερμό. Μόλις ολοκληρωθεί η καμπύλη θερμοκρασίας, το ακροφύσιο θα πάρει αυτόματα το τσιπ BGA και η κεφαλή τοποθέτησης θα ανυψώσει το BGA στην αρχική θέση. Ο χειριστής μπορεί στη συνέχεια να συνδέσει το τσιπ BGA στο κουτί υλικού. Η αποκόλληση έχει πλέον ολοκληρωθεί.
Τοποθέτηση και συγκόλληση:
1, Προετοιμασία τοποθέτησης:Μετά την ολοκλήρωση της αφαίρεσης κασσίτερου από το μαξιλάρι, χρησιμοποιήστε ένα νέο τσιπ BGA ή ένα τσιπ BGA με επανασφαιρισμό. Διορθώστε τη μητρική πλακέτα PCB και τοποθετήστε περίπου το BGA στο pad.
2, Έναρξη Τοποθέτησης:Μεταβείτε στη λειτουργία τοποθέτησης, κάντε κλικ στο κουμπί έναρξης και η κεφαλή τοποθέτησης θα μετακινηθεί προς τα κάτω. Το ακροφύσιο θα πάρει αυτόματα το τσιπ BGA και θα το μετακινήσει στην αρχική θέση.
3, Οπτική ευθυγράμμιση:Ανοίξτε τον οπτικό φακό ευθυγράμμισης, ρυθμίστε το μικρόμετρο και ευθυγραμμίστε το PCB στους άξονες X και Y. Ρυθμίστε τη γωνία BGA με τη γωνία R. Οι σφαίρες συγκόλλησης (εμφανίζονται με μπλε χρώμα) στο BGA και οι σύνδεσμοι συγκόλλησης (εμφανίζονται με κίτρινο χρώμα) στο μαξιλάρι μπορούν να φανούν σε διαφορετικά χρώματα στην οθόνη. Αφού ρυθμίσετε έτσι ώστε οι σφαίρες συγκόλλησης και οι σύνδεσμοι να επικαλύπτονται πλήρως, κάντε κλικ στο κουμπί "Ολοκληρώθηκε η ευθυγράμμιση" στην οθόνη αφής.
4, Ολοκλήρωση:Η κεφαλή τοποθέτησης θα χαμηλώσει αυτόματα, θα τοποθετήσει το BGA στο μαξιλαράκι και θα απενεργοποιήσει την αναρρόφηση. Στη συνέχεια, η κεφαλή θα ανέβει κατά 2-3mm και θα αρχίσει να θερμαίνεται. Μόλις ολοκληρωθεί η καμπύλη θερμοκρασίας, η κεφαλή θέρμανσης θα ανέβει στην αρχική θέση. Η συγκόλληση έχει ολοκληρωθεί.
Συγκόλληση:
Αυτή η λειτουργία χρησιμοποιείται για BGA που έχουν κακή συγκόλληση λόγω χαμηλής θερμοκρασίας και απαιτούν επαναθέρμανση.
1, Προετοιμασία:Στερεώστε την πλακέτα PCB στην πλατφόρμα εκ νέου επεξεργασίας και τοποθετήστε την κόκκινη κουκκίδα λέιζερ στο κέντρο του τσιπ BGA.
2, Ξεκινήστε τη συγκόλληση:Ρυθμίστε τη θερμοκρασία, μεταβείτε στη λειτουργία συγκόλλησης και κάντε κλικ στην έναρξη. Η κεφαλή θέρμανσης θα χαμηλώσει αυτόματα. Αφού έρθει σε επαφή με το τσιπ BGA, θα ανέβει κατά 2-3mm και στη συνέχεια θα αρχίσει να θερμαίνεται.
3, Ολοκλήρωση:Αφού ολοκληρωθεί η καμπύλη θερμοκρασίας, η θερμαντική κεφαλή θα ανέβει αυτόματα στην αρχική θέση. Η συγκόλληση έχει πλέον ολοκληρωθεί.
