Μηχάνημα επισκευής υπολογιστών BGA Rework System
1. Οπτικό CCD που εισάγεται από την Panasonic.2. Ηλεκτρικό ρελέ κατασκευασμένο από την OMRON.3. Αυτόματη συγκόλληση, αποκόλληση, παραλαβή, αντικατάσταση και απλή ευθυγράμμιση συστήματος.4. Ασφαλής 3η ζώνη θέρμανσης που σχεδιάστηκε για θωράκιση με χαλύβδινο πλέγμα
Περιγραφή

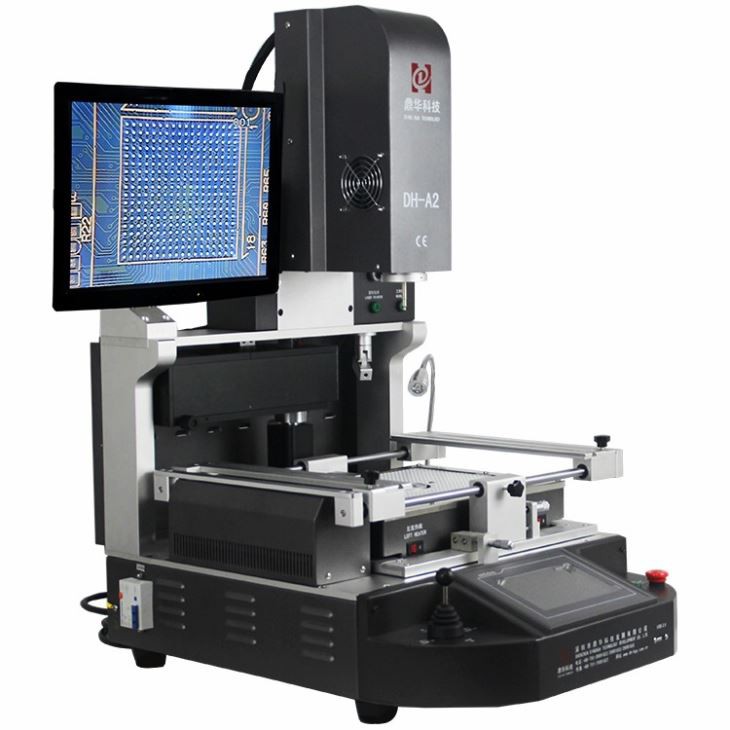

Μηχάνημα επισκευής υπολογιστή συστήματος BGA rework
Το DH-A2 αποτελείται από ένα σύστημα όρασης, σύστημα λειτουργίας και ασφαλές σύστημα, το οποίο μπορεί να μεγιστοποιήσει τις λειτουργίες του, να απλοποιήσει επίσης
τη συντήρησή του, για να βελτιώσει την εμπειρία του τελικού χρήστη.
1. Εφαρμογή τουΜηχάνημα επισκευής υπολογιστή συστήματος BGA rework
Για να κολλήσετε, να ξαναμπαλώσετε, να ξεκολλήσετε ένα διαφορετικό είδος τσιπ:
Τσιπ BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED και ούτω καθεξής.
2. Χαρακτηριστικά προϊόντος της μηχανής επισκευής υπολογιστή συστήματος BGA rework
* Σταθερή και μεγάλη διάρκεια ζωής (σχεδιασμένο για 15 χρόνια χρήσης)
* Μπορεί να επισκευάσει διαφορετικές μητρικές πλακέτες με υψηλό ποσοστό επιτυχίας
* Ελέγξτε αυστηρά τη θερμοκρασία θέρμανσης και ψύξης
* Σύστημα οπτικής ευθυγράμμισης: τοποθέτηση με ακρίβεια εντός 0,01 mm
* Εύκολο στη λειτουργία. Οποιοσδήποτε μπορεί να μάθει να το χρησιμοποιεί σε 30 λεπτά. Δεν χρειάζεται ιδιαίτερη δεξιότητα.
3. Προδιαγραφή της μηχανής επανάληψης επανεργασίας BGA
| Τροφοδοτικό | 110~240V 50/60Hz |
| Ρυθμός ισχύος | 5400W |
| Αυτόματο επίπεδο | συγκόλληση, αποκόλληση, παραλαβή και αντικατάσταση κ.λπ. |
| Οπτικό CCD | αυτόματο με τροφοδότη τσιπ |
| Έλεγχος τρεξίματος | PLC (Mitsubishi) |
| απόσταση τσιπών | 0.15 χλστ |
| Οθόνη αφής | εμφάνιση καμπυλών, ρύθμιση χρόνου και θερμοκρασίας |
| Διατίθεται μέγεθος PCBA | 22*22~400*420 χλστ |
| μέγεθος τσιπ | 1*1~80*80mm |
| Βάρος | περίπου 74 κιλά |
4. Λεπτομέρειες της μηχανής επανεπεξεργασίας BGA
1. Το πάνω μέρος του ζεστού αέρα και ένα απορροφητήρα κενού τοποθετημένα μαζί, το οποίο μαζεύει εύκολα ένα τσιπ/εξάρτημα γιαευθυγράμμιση.
2. Οπτικό CCD με διαίρεση όρασης για αυτές τις κουκκίδες σε ένα τσιπ έναντι της μητρικής πλακέτας που απεικονίζονται σε οθόνη οθόνης.
3. Η οθόνη εμφάνισης ενός τσιπ (BGA, IC, POP και SMT, κ.λπ.) σε σχέση με τις αντίστοιχες κουκκίδες της μητρικής πλακέτας ευθυγραμμισμένεςπριν από τη συγκόλληση.
4. 3 ζώνες θέρμανσης, άνω ζώνες ζεστού αέρα, χαμηλότερες ζώνες προθέρμανσης ζεστού αέρα και υπερύθρων, οι οποίες μπορούν να χρησιμοποιηθούν για μικρές μητρικές πλακέτες iPhone, επίσης, έως και μητρικές πλακέτες υπολογιστή και τηλεόρασης κ.λπ.
5. Ζώνη προθέρμανσης IR που καλύπτεται από χαλύβδινο πλέγμα, που κάνει τα θερμαντικά στοιχεία ομοιόμορφα και ασφαλέστερα.
6. Διεπαφή λειτουργίας για ρύθμιση χρόνου και θερμοκρασίας, τα προφίλ θερμοκρασίας μπορούν να αποθηκευτούν έως και 50,000 ομάδες.
5. Γιατί να επιλέξετε τον αυτόματο σταθμό εργασίας μας SMD SMT LED BGA;
6. Πιστοποιητικό μηχανήματος επισκευής υπολογιστή συστήματος BGA rework
Πιστοποιητικά UL, E-MARK, CCC, FCC, CE ROHS. Εν τω μεταξύ, για να βελτιώσει και να τελειοποιήσει το σύστημα ποιότητας, η Dinghua έχει περάσει την πιστοποίηση επιτόπου ελέγχου ISO, GMP, FCCA, C-TPAT.
7. Συσκευασία & αποστολή της αυτόματης μηχανής επανεπεξεργασίας BGA
8. Αποστολή για το σταθμό επανεπεξεργασίας BGA
DHL, TNT, FEDEX, SF, θαλάσσιες μεταφορές και άλλες ειδικές γραμμές, κ.λπ.. Εάν θέλετε άλλον όρο αποστολής, πείτε μας.
Θα σας στηρίξουμε.
9. Όροι πληρωμής
Τραπεζική κατάθεση, Western Union, Πιστωτική Κάρτα.
Πείτε μας εάν χρειάζεστε άλλη υποστήριξη.
10. Οδηγός λειτουργίας για το σταθμό επανεπεξεργασίας BGA DH-A2
11. Οι σχετικές γνώσεις για επισκευαστικό μηχάνημα BGA.
Οπτική ευθυγράμμιση - η απεικόνιση πρίσματος και ο φωτισμός LED υιοθετούνται μέσω της οπτικής μονάδας για τη ρύθμιση της κατανομής του πεδίου φωτός έτσι ώστε η εικόνα ενός μικρού τσιπ να εμφανίζεται στην οθόνη για την επίτευξη οπτικής ευθυγράμμισης και επισκευής. Για να μιλήσουμε για μη οπτική ευθυγράμμιση σημαίνει να ευθυγραμμίσετε το BGA με τη γραμμή της οθόνης PCB και να δείξετε με γυμνό μάτι για να επιτύχετε την επιδιόρθωση της ευθυγράμμισης.
Ο έξυπνος εξοπλισμός λειτουργίας για οπτική ευθυγράμμιση, συγκόλληση και αποσυναρμολόγηση στοιχείων BGA διαφορετικών μεγεθών μπορεί να βελτιώσει αποτελεσματικά την παραγωγικότητα του ρυθμού επισκευής και να μειώσει σημαντικά το κόστος.
Προς το παρόν, υπάρχουν τρεις τρόποι θέρμανσης στο σύστημα επισκευής: επάνω ζεστός αέρας + κάτω υπέρυθρες, πάνω και κάτω υπέρυθρες και πάνω και κάτω ζεστός αέρας. Προς το παρόν, δεν υπάρχει τελικό συμπέρασμα για το ποιος τρόπος είναι ο καλύτερος. Μερικές από τις αρχές παραγωγής του ανώτερου θερμού αέρα είναι ανεμιστήρες, μερικές είναι αντλίες αέρα και το τελευταίο είναι σχετικά καλύτερο. Επί του παρόντος, η υπέρυθρη θέρμανση είναι κυρίως υπέρυθρη, επειδή το μήκος του υπερύθρου κύματος είναι αόρατο φως, δεν είναι ευαίσθητο στο χρώμα, βασικά ο ίδιος δείκτης απορρόφησης και διάθλασης διαφορετικών ουσιών, επομένως είναι καλύτερο από την υπέρυθρη θέρμανση. Ένα είδος συγκόλλησης με επαναροή ζεστού αέρα, το κάτω μέρος του PCB πρέπει να μπορεί να θερμανθεί. Ο σκοπός αυτής της θέρμανσης είναι να αποφευχθεί η παραμόρφωση και η παραμόρφωση που προκαλείται από τη θέρμανση από τη μία πλευρά του PCB και να μειωθεί ο χρόνος τήξης της πάστας συγκόλλησης. Αυτή η θέρμανση στο κάτω μέρος είναι ιδιαίτερα σημαντική για την επανεπεξεργασία BGA πλακών μεγάλου μεγέθους. Ένα είδος Υπάρχουν τρεις τρόποι θέρμανσης στο κάτω μέρος του εξοπλισμού επισκευής BGA: ο ένας είναι θέρμανση με ζεστό αέρα, ο άλλος είναι υπέρυθρη θέρμανση και ο τρίτος είναι θερμός αέρας + υπέρυθρη θέρμανση. Το πλεονέκτημα της θέρμανσης με ζεστό αέρα είναι η ομοιόμορφη θέρμανση, η οποία συνιστάται για τη γενική διαδικασία επισκευής. Το μειονέκτημα της υπέρυθρης θέρμανσης είναι η ανομοιόμορφη θέρμανση του PCB. Τώρα, ζεστός αέρας + υπέρυθρες είναι
χρησιμοποιείται ευρέως στην Κίνα.
Έλεγχος οργάνων, χαμηλός ρυθμός επισκευής, τσιπ BGA που καίγεται εύκολα, ειδικά BGA χωρίς μόλυβδο. Σε σύγκριση με ορισμένους πίνακες επισκευής υψηλής τεχνολογίας, υπάρχει έλεγχος PLC και πλήρης έλεγχος υπολογιστή.
Επιλέξτε ένα καλό ακροφύσιο επιστροφής ζεστού αέρα. Το ακροφύσιο επιστροφής θερμού αέρα ανήκει στη θέρμανση χωρίς επαφή. Κατά τη θέρμανση, η συγκόλληση κάθε ένωσης συγκόλλησης στο BGA τήκεται ταυτόχρονα με ροή αέρα υψηλής θερμοκρασίας. Μπορεί να εξασφαλίσει ένα σταθερό περιβάλλον θερμοκρασίας σε όλη τη διαδικασία παλινδρόμησης και να προστατεύσει τις παρακείμενες συσκευές από το να υποστούν ζημιά από τον θερμό αέρα. Η επιτυχία εξαρτάται από την ομοιομορφία της κατανομής της θερμότητας στη συσκευασία και στο επίθεμα PCB, χωρίς να φυσούν ή να μετακινούνται τα εξαρτήματα στην επαναροή. Ένα είδος Η θερμοκρασία αντίστασης στη θερμότητα των περισσότερων συσκευών ημιαγωγών στη διαδικασία επισκευής BGA είναι 240. C ~ 600. C. Για το σύστημα επισκευής BGA, ο έλεγχος της θερμοκρασίας θέρμανσης και της ομοιομορφίας είναι πολύ σημαντικός. Στην περίπτωση επισκευής, η μεταφορά θερμότητας περιλαμβάνει την εκτόξευση του θερμού αέρα μέσω του ακροφυσίου, το οποίο έχει το ίδιο σχήμα με το στοιχείο. Η ροή αέρα είναι δυναμική, συμπεριλαμβανομένης της στρωτής επίδρασης, της περιοχής υψηλής και χαμηλής πίεσης και της ταχύτητας κυκλοφορίας. Όταν αυτές οι φυσικές επιδράσεις συνδυάζονται με την απορρόφηση και τη διανομή θερμότητας, είναι σαφές ότι η κατασκευή ακροφυσίων θερμού αέρα για τοπική θέρμανση, καθώς και η σωστή επισκευή BGA, είναι μια πολύπλοκη εργασία. Οποιαδήποτε διακύμανση της πίεσης ή το πρόβλημα της πηγής ή της αντλίας πεπιεσμένου αέρα που απαιτείται από το σύστημα θερμού αέρα θα μειώσει θεμελιωδώς την απόδοση του μηχανήματος.
Χρόνος ισχύος: DH-A2 που παράγεται από την Shenzhen Dinghua Technology Development Co, Ltd. Το μεγάλο κάτω μέρος του μοντέλου χρησιμότητας υιοθετεί υπέρυθρη θέρμανση, η οποία αποτελείται από έξι ομάδες σωλήνων υπέρυθρης θέρμανσης. Ο μικρός πυθμένας υιοθετεί υπέρυθρη θέρμανση αέρα. το επάνω μέρος υιοθετεί θέρμανση ζεστού αέρα, η οποία αποτελείται από μια ομάδα περιελίξεων καλωδίων θέρμανσης και σωλήνα αερίου υψηλής πίεσης. Το σύστημα ελέγχου υιοθετεί τη λειτουργία PLC, η οποία μπορεί να αποθηκεύσει 200 καμπύλες θερμοκρασίας.
Πλεονεκτήματα μηχανήματος επισκευής υπολογιστών BGA Rework System:
Χρησιμοποιεί τρία ανεξάρτητα σώματα θέρμανσης για θέρμανση, δύο από τα οποία μπορούν επίσης να θερμανθούν σε τμήματα. Το ένα είναι η θέρμανση σταθερής θερμοκρασίας, αλλά μπορεί να απενεργοποιήσει πέντε σώματα θέρμανσης κατά βούληση για μείωση της κατανάλωσης ενέργειας
Υιοθετεί το σύστημα οπτικής ευθυγράμμισης, το οποίο μπορεί να ολοκληρώσει τη λειτουργία ευθυγράμμισης πιο άνετα και γρήγορα
Το πλαίσιο στήριξης PCB υιοθετεί τη μορφή οπής τοποθέτησης, η οποία μπορεί να ολοκληρώσει τη στερέωση PCB πιο βολικά και γρήγορα, ειδικά για πλάκα ειδικού σχήματος.
Επειδή θερμαίνεται από τρία ανεξάρτητα σώματα θέρμανσης, η κλίση αύξησης της θερμοκρασίας είναι ταχύτερη, γεγονός που μπορεί να καλύψει καλύτερα τις απαιτήσεις της διαδικασίας χωρίς μόλυβδο.
η ανώτερη θερμοκρασία υιοθετεί την εξωτερική πίεση αέρα επειδή η πηγή πίεσης αέρα είναι πολύ σταθερή, υπάρχει ένα σύστημα διασποράς της πίεσης αέρα, επομένως η ανώτερη θερμοκρασία είναι πολύ ομοιόμορφη.
Με τη διεπαφή οθόνης αφής, η καμπύλη θερμοκρασίας μπορεί να ρυθμιστεί ανά πάσα στιγμή, καθιστώντας τη λειτουργία πιο βολική.
