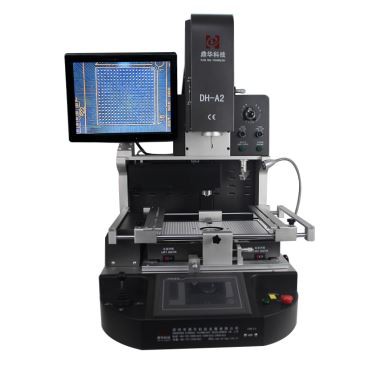

Σταθμός συγκόλλησης υπερύθρων BGA μηχανή για φορητό υπολογιστή

Σταθμός συγκόλλησης υπερύθρων BGA μηχανή για φορητό υπολογιστή

IR & ζεστός αέρας για υβριδική θέρμανση που είναι πολύ καλύτερο για μια μεγάλη (περισσότερες από 100*100mm) μητρική πλακέτα που συγκολλάται, αποκολλάται και προθερμαίνεται, χρησιμοποιείται ευρέως σε εργοστάσια, εργαστήρια και συνεργεία επισκευής κ.λπ.

1. Εφαρμογή σταθμού συγκόλλησης υπερύθρων μηχανής BGA για φορητό υπολογιστή

Για να κολλήσετε, να ξαναμπαλώσετε, να ξεκολλήσετε ένα διαφορετικό είδος τσιπ:

Τσιπ BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED και ούτω καθεξής.

2. Χαρακτηριστικά προϊόντος της μηχανής BGA σταθμού συγκόλλησης υπερύθρων για φορητό υπολογιστή

* Σταθερή και μεγάλη διάρκεια ζωής (σχεδιασμένο για 15 χρόνια χρήσης)

* Μπορεί να επισκευάσει διαφορετικές μητρικές πλακέτες με υψηλό ποσοστό επιτυχίας

* Ελέγξτε αυστηρά τη θερμοκρασία θέρμανσης και ψύξης

* Σύστημα οπτικής ευθυγράμμισης: τοποθέτηση με ακρίβεια εντός 0,01 mm

* Εύκολο στη λειτουργία. Οποιοσδήποτε μπορεί να μάθει να το χρησιμοποιεί σε 30 λεπτά. Δεν χρειάζεται ιδιαίτερη δεξιότητα.

3. Προδιαγραφή τουΣταθμός συγκόλλησης υπερύθρων BGA μηχανή για φορητό υπολογιστή

4. Λεπτομέρειες γιαΣταθμός συγκόλλησης υπερύθρων BGA μηχανή για φορητό υπολογιστή

1. Πάνω θερμός αέρας και μια αναρρόφηση κενού τοποθετημένα μαζί, η οποία μαζεύει εύκολα ένα τσιπ/εξάρτημα γιαευθυγράμμιση.

2. Οπτικό CCD με διαίρεση όρασης για αυτές τις κουκκίδες σε ένα τσιπ έναντι της μητρικής πλακέτας που απεικονίζονται σε οθόνη οθόνης.

3. Η οθόνη εμφάνισης ενός τσιπ (BGA, IC, POP και SMT, κ.λπ.) σε σχέση με τις αντίστοιχες κουκκίδες της μητρικής πλακέτας ευθυγραμμισμένεςπριν από τη συγκόλληση.

4. 3 ζώνες θέρμανσης, άνω ζώνες ζεστού αέρα, χαμηλότερες ζώνες προθέρμανσης ζεστού αέρα και υπερύθρων, οι οποίες μπορούν να χρησιμοποιηθούν για μικρές μητρικές πλακέτες iPhone, επίσης, έως και μητρικές πλακέτες υπολογιστή και τηλεόρασης κ.λπ.

5. Ζώνη προθέρμανσης IR που καλύπτεται από χαλύβδινο πλέγμα, που κάνει τα θερμαντικά στοιχεία ομοιόμορφα και ασφαλέστερα.

6. Διεπαφή λειτουργίας για ρύθμιση χρόνου και θερμοκρασίας, τα προφίλ θερμοκρασίας μπορούν να αποθηκευτούν έως και 50,000 ομάδες.

5. Γιατί να επιλέξετε το μηχάνημα BGA του σταθμού συγκόλλησης υπερύθρων για φορητό υπολογιστή;

6. Πιστοποιητικό υπέρυθρης συγκόλλησης σταθμού BGA μηχανή για φορητό υπολογιστή

Πιστοποιητικά UL, E-MARK, CCC, FCC, CE ROHS. Εν τω μεταξύ, για να βελτιώσει και να τελειοποιήσει το σύστημα ποιότητας, η Dinghua έχει περάσει την πιστοποίηση επιτόπου ελέγχου ISO, GMP, FCCA, C-TPAT.

7. Συσκευασία & αποστολή υπερύθρων συγκόλλησης σταθμού BGA μηχανή για φορητό υπολογιστή

8. Αποστολή για το σταθμό επανεπεξεργασίας BGA

DHL, TNT, FEDEX, SF, θαλάσσιες μεταφορές και άλλες ειδικές γραμμές, κ.λπ.. Εάν θέλετε άλλον όρο αποστολής, πείτε μας.

Θα σας στηρίξουμε.

9. Όροι πληρωμής

Τραπεζική κατάθεση, Western Union, Πιστωτική Κάρτα.

Πείτε μας εάν χρειάζεστε άλλη υποστήριξη.

10. Οδηγός λειτουργίας του σταθμού επανεπεξεργασίας BGA DH-A2

11. Οι σχετικές γνώσεις για αμηχάνημα επισκευής αυτόματης επανασφαιροποίησης υπερύθρων BGA

                             Βασικές γνώσεις σταθμού επισκευής BGA

1. Η αρχή του κοινού συστήματος επισκευής SMD ζεστού αέρα είναι: η χρήση πολύ λεπτής ροής ζεστού αέρα για τη συγκέντρωση στις ακίδες και τα μαξιλάρια της SMD για τη τήξη των αρμών συγκόλλησης ή την εκ νέου ροή της πάστας συγκόλλησης για την ολοκλήρωση της λειτουργίας αποσυναρμολόγησης ή συγκόλλησης. Για την αποσυναρμολόγηση χρησιμοποιείται ταυτόχρονα μια μηχανική συσκευή κενού εξοπλισμένη με ελατήριο και ακροφύσιο αναρρόφησης από καουτσούκ. Όταν όλα τα σημεία συγκόλλησης λιώσουν, η συσκευή SMD αναρροφάται απαλά. Η ροή ζεστού αέρα του συστήματος επισκευής θερμού αέρα SMD πραγματοποιείται από αντικαταστάσιμα ακροφύσια θερμού αέρα διαφορετικών μεγεθών. Επειδή η ροή ζεστού αέρα βγαίνει από την περιφέρεια της κεφαλής θέρμανσης, δεν θα βλάψει το SMD, το υπόστρωμα ή τα γύρω εξαρτήματα και είναι εύκολο να αποσυναρμολογηθεί ή να συγκολληθεί το SMD.

Η διαφορά των συστημάτων επισκευής από διαφορετικούς κατασκευαστές οφείλεται κυρίως σε διαφορετικές πηγές θέρμανσης ή διαφορετικούς τρόπους ροής ζεστού αέρα. Ορισμένα ακροφύσια κάνουν τον ζεστό αέρα να ρέει γύρω και στο κάτω μέρος της συσκευής SMD και ορισμένα ακροφύσια ψεκάζουν μόνο τον ζεστό αέρα πάνω από το SMD. Από την άποψη των συσκευών προστασίας, είναι καλύτερο να επιλέξετε ροή αέρα γύρω και στο κάτω μέρος των συσκευών SMD. Προκειμένου να αποφευχθεί η παραμόρφωση των PCB, είναι απαραίτητο να επιλέξετε ένα σύστημα επισκευής με λειτουργία προθέρμανσης στο κάτω μέρος του PCB.

Δεδομένου ότι οι σύνδεσμοι συγκόλλησης του BGA είναι αόρατοι στο κάτω μέρος της συσκευής, το σύστημα επανάληψης πρέπει να είναι εξοπλισμένο με σύστημα οπτικής όρασης διάσπασης φωτός (ή οπτικό σύστημα ανάκλασης του πυθμένα) κατά την επανασυγκόλληση του BGA, έτσι ώστε να διασφαλίζεται η ακριβής ευθυγράμμιση κατά την τοποθέτηση BGA. Για παράδειγμα, Dinghua Technology, DH-A2, DH-A5 και DH-A6, κ.λπ.

2.Βήματα επισκευής BGA

Τα βήματα επισκευής BGA είναι βασικά τα ίδια με τα παραδοσιακά βήματα επισκευής SMD. Τα συγκεκριμένα βήματα είναι τα εξής:

1. Αφαιρέστε το BGA

(1) τοποθετήστε την πλάκα συναρμολόγησης επιφάνειας που πρόκειται να αποσυναρμολογηθεί στο τραπέζι εργασίας του συστήματος επανεπεξεργασίας.

(2) επιλέξτε το τετράγωνο ακροφύσιο ζεστού αέρα που ταιριάζει με το μέγεθος της συσκευής και εγκαταστήστε το ακροφύσιο θερμού αέρα στη ράβδο σύνδεσης του επάνω καλοριφέρ. Προσοχή στη σταθερή εγκατάσταση

(3) κουμπώστε το ακροφύσιο ζεστού αέρα στη συσκευή και δώστε προσοχή στην ομοιόμορφη απόσταση γύρω από τη συσκευή. Εάν υπάρχουν στοιχεία γύρω από τη συσκευή που επηρεάζουν τη λειτουργία του ακροφυσίου θερμού αέρα, αφαιρέστε πρώτα αυτά τα στοιχεία και μετά συγκολλήστε τα ξανά μετά την επισκευή.

(4) επιλέξτε τη βεντούζα (στόμιο) κατάλληλη για τη συσκευή που πρόκειται να αποσυναρμολογηθεί, ρυθμίστε το ύψος της συσκευής σωλήνα αναρρόφησης αρνητικής πίεσης κενού της συσκευής αναρρόφησης, χαμηλώστε την επάνω επιφάνεια της βεντούζας για να έρθει σε επαφή με τη συσκευή και ενεργοποιήστε ο διακόπτης της αντλίας κενού.

(5) Κατά τη ρύθμιση της καμπύλης θερμοκρασίας αποσυναρμολόγησης, πρέπει να σημειωθεί ότι η καμπύλη θερμοκρασίας αποσυναρμολόγησης πρέπει να ρυθμιστεί σύμφωνα με το μέγεθος της συσκευής, το πάχος του PCB και άλλες ειδικές συνθήκες. Σε σύγκριση με το παραδοσιακό SMD, η θερμοκρασία αποσυναρμολόγησης του BGA είναι περίπου 150 βαθμούς υψηλότερη.

(6) ενεργοποιήστε την ισχύ θέρμανσης και ρυθμίστε την ένταση του ζεστού αέρα.

(7) όταν η συγκόλληση λιώσει εντελώς, η συσκευή απορροφάται από την πιπέτα κενού.

(8) σηκώστε το ακροφύσιο ζεστού αέρα, κλείστε τον διακόπτη της αντλίας κενού και πιάστε την αποσυναρμολογημένη συσκευή.

2. Αφαιρέστε τα υπολείμματα συγκόλλησης από το επίθεμα PCB και καθαρίστε αυτήν την περιοχή

(1) Καθαρίστε και ευθυγραμμίστε την υπολειμματική συγκόλληση του μαξιλαριού PCB με συγκολλητικό σίδερο και χρησιμοποιήστε τον μη συγκολλημένο ιμάντα πλεξούδας και την επίπεδη κεφαλή του κολλητηριού σε σχήμα φτυαριού για καθαρισμό. Προσέξτε να μην καταστρέψετε το μαξιλάρι και τη μάσκα συγκόλλησης κατά τη λειτουργία.

(2) Καθαρίστε τα υπολείμματα ροής με καθαριστικό, όπως ισοπροπανόλη ή αιθανόλη.

3. Επεξεργασία αφύγρανσης

Επειδή το PBGA είναι ευαίσθητο στην υγρασία, είναι απαραίτητο να ελέγξετε εάν η συσκευή είναι αποσβεσμένη πριν από τη συναρμολόγηση και να αφύγετε την αποσβεσμένη συσκευή.

(1) μέθοδοι και απαιτήσεις επεξεργασίας αφύγρανσης:

Μετά την αποσυσκευασία, ελέγξτε την κάρτα ένδειξης υγρασίας που είναι συνδεδεμένη στη συσκευασία. Όταν η υποδεικνυόμενη υγρασία είναι μεγαλύτερη από 20 τοις εκατό (διαβάστε όταν είναι 23 μοίρες ± 5 μοίρες), υποδηλώνει ότι η συσκευή έχει αποσβεσθεί και η συσκευή πρέπει να αφύγρανση πριν από την τοποθέτηση. Η αφύγρανση μπορεί να πραγματοποιηθεί σε ηλεκτρικό φούρνο με αμμοβολή και να ψηθεί για 12-20h στους 125 ± βαθμούς .

(2) προφυλάξεις για την αφύγρανση:

(α) η συσκευή πρέπει να στοιβάζεται σε αντιστατικό πλαστικό δίσκο ανθεκτικό σε υψηλή θερμοκρασία (άνω των 150 μοιρών) για ψήσιμο.

(β) ο φούρνος πρέπει να είναι καλά γειωμένος και ο καρπός του χειριστή να είναι εξοπλισμένος με αντιστατικό βραχιόλι με καλή γείωση.

(1) Pulire e livellare la saldatura residua del pad PCB con saldatore and utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) pulire il residuo di flusso con un detergente come isopropanolo o etanolo.

3. Trattamento di deumidificazione

Poiché PBGA è sensibile all'umidità, è necessario verificare se il dispositivo è smorzato prima del montaggio e deumidificare il dispositivo smorzato.

(1) Μέθοδος και απαιτούμενη μέθοδος για την απομείωση της υγρασίας:

Dopo il disimballaggio, controllare la scheda di visualizzazione dell'umidità allegata alla confezione. Quando l'umidità indicata è superiore al 20%. La deumidificazione può essere eseguita in un forno elettrico per asciugatura e cotta per 12-20 ή 125 ± βαθμός .

(2) Προφυλάξεις για την αποϋμιδοποίηση:

α) il dispositivo deve essere impilato σε un vassoio di plastica antistatic resistente alle alte θερμοκρασία (ανώτερη στους 150 βαθμούς ) ανά cottura.

(β) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistatico con una buona messa a terra
