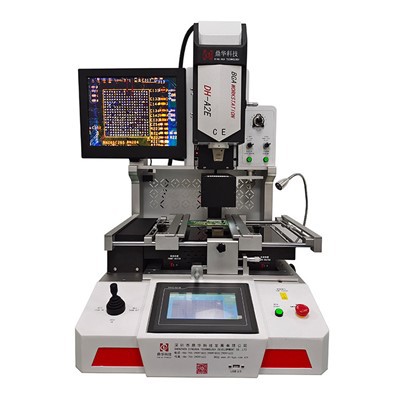

Μηχάνημα αυτόματης επισκευής μητρικής πλακέτας

1. Ολοκληρωμένο Σύστημα Ελέγχου
Αυτός ο ενσωματωμένος βιομηχανικός υπολογιστής με ενσωματωμένο σύστημα οπτικής ευθυγράμμισης bga με οθόνη αφής HD HMI και έλεγχος PLC υποστηρίζει απεικόνιση καμπύλης θερμοκρασίας σε πραγματικό χρόνο, ανάλυση, διόρθωση και παρακολούθηση πολλαπλών καμπυλών. Η εκκίνηση με προστασία κωδικού πρόσβασης και η επεξεργασία καμπυλών διασφαλίζουν λειτουργική ασφάλεια.

2. Έλεγχος θερμοκρασίας ακριβείας
Έλεγχος PID κλειστού βρόχου θερμοστοιχείου τύπου K υψηλής ακρίβειας με αυτόματη αντιστάθμιση, διατηρεί τη θερμοκρασία εντός ±2 μοιρών. Η εξωτερική διεπαφή βαθμονόμησης επιτρέπει την ακριβή επαλήθευση και προσαρμογή της καμπύλης.

3. Αυτοματοποιημένη κίνηση και τοποθέτηση
Οι σερβοκατευθυνόμενοι άξονες XYZ με αυλάκωση V και γραμμική τοποθέτηση ολίσθησης επιτρέπουν γρήγορο, προσαρμόσιμο χειρισμό PCB για ποικίλες διατάξεις και μεγέθη.

4. Ευέλικτη στερέωση
Ο κινητός σφιγκτήρας γενικής χρήσης προστατεύει τις άκρες των PCB από ζημιές και παραμορφώσεις, συμβατός με πολλαπλές διαστάσεις συσκευασίας BGA.

5. Εναλλάξιμα ακροφύσια
Περιστρεφόμενα ακροφύσια κράματος τιτανίου 360 μοιρών σε πολλαπλά μεγέθη επιτρέπουν γρήγορη εγκατάσταση και αντικατάσταση.

6. Θέρμανση πολλαπλών ζωνών
Τρεις ανεξάρτητα ελεγχόμενες ζώνες θέρμανσης (πάνω/κάτω) με ρυθμιζόμενες ρυθμίσεις θερμοκρασίας, χρόνου, κλίσης, ψύξης και υποπίεσης μέσω HMI.

7. Προγραμματιζόμενα προφίλ
Καμπύλες θερμοκρασίας έως και 8 τμημάτων ανά ζώνη, με εκτεταμένη αποθήκευση και επεξεργασία, ανάλυση και ανάκληση με βάση την οθόνη αφής για διαφορετικούς τύπους BGA.

8. Σύστημα οπτικής ευθυγράμμισης
Η ευθυγράμμιση ψηφιακού βίντεο υψηλής ακρίβειας με ελεγχόμενη με joystick κίνηση φακού εξασφαλίζει πλήρη επιθεώρηση των γωνιών και του κέντρου BGA, εξαλείφοντας τα τυφλά σημεία.

9. Ταχεία ψύξη
Ο ανεμιστήρας υψηλής ισχύος διασταυρούμενης ροής ψύχει γρήγορα το PCB μετά τη συγκόλληση για να αποτρέψει τη στρέβλωση.

10. Φωνητική ειδοποίηση
Ηχητική προειδοποίηση 5-10 δευτερόλεπτα πριν την ολοκλήρωση της διαδικασίας υποδεικνύει την ετοιμότητα του χειριστή.

11. Προστασία αυτόματης ψύξης
Το σύστημα ψύξης ενεργοποιείται μετά τη διακοπή της θέρμανσης και σβήνει σε θερμοκρασία δωματίου για να αποτρέψει την υπερθέρμανση και τη γήρανση της συσκευής.

12. Πλήρως αυτοματοποιημένος χειρισμός
Το ενσωματωμένο σύστημα pick-and-place BGA επιτρέπει την έξυπνη, hands-free λειτουργία για βελτιωμένη απόδοση.

13. Ασφάλεια & Πιστοποίηση
Συμβατό με CE με προστασία έκτακτης ανάγκης και αυτόματη απενεργοποίηση για την πρόληψη ατυχημάτων.

Αυτός ο αυτόματος σταθμός επανεργασίας bga Χρησιμοποιώντας ένα ακριβές πρόγραμμα PID, παρακολουθεί και παρακολουθεί με ρυθμό 20 χιλιοστών του δευτερολέπτου ανά κύκλο, παρέχοντας ανάδραση σε πραγματικό-χρόνο για πιο ακριβή εμφάνιση θερμοκρασίας, μικρότερα σφάλματα και μεγαλύτερη σταθερότητα!

Η ζώνη προθέρμανσης του υπέρυθρου σταθμού επανεργασίας bga χρησιμοποιεί υπέρυθρες λυχνίες LED, που εξασφαλίζουν γρήγορη θέρμανση, σταθερό έλεγχο θερμοκρασίας, φιλικότητα προς το περιβάλλον, ενεργειακή απόδοση και ελκυστική εμφάνιση και μεγάλη διάρκεια ζωής.

Με την τοποθέτηση λέιζερ, η φόρτωση PCB είναι γρήγορη και ακριβής σε ένα μόνο βήμα.

Η οπτική τοποθέτηση εξασφαλίζει ακριβή ευθυγράμμιση τοποθέτησης τσιπ.

Προσαρμόσιμο σύστημα τοποθέτησης για εύκολη τοποθέτηση PCB όλων των σχημάτων και μεγεθών.
