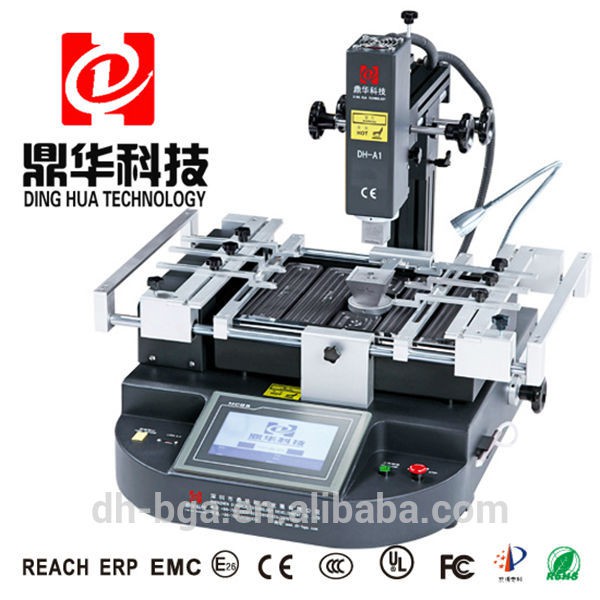

Οθόνη αφής Xbox360 BGA Rework Station

Οθόνη αφής Xbox360 bga σταθμός επανεργασίας

Γρήγορη προεπισκόπηση:

Αρχική εργοστασιακή τιμή! Το DH-A1 BGA Rework Machine με θερμαντήρα υπερύθρων για επισκευή Xbox360 είναι τώρα σε απόθεμα.

Ο σταθμός επανεργασίας μας χρησιμοποιείται κυρίως στην επανάληψη των BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED κ.λπ.

πολυλειτουργικός και καινοτόμος σχεδιασμός, το μηχάνημα Dinghua μπορεί να κάνει μια στάση Romoving, Mounting και Συγκόλληση.

1. Προδιαγραφή

2.Περιγραφή του σταθμού επανεργασίας DH-A1 BGA

1.Με φωνητική προειδοποίηση 5-10 δευτερόλεπτα πριν την ολοκλήρωση της θέρμανσης: υπενθυμίστε στον χειριστή να παραλάβει το τσιπ bga εγκαίρως. Μετά

Ο ανεμιστήρας θέρμανσης, ψύξης θα λειτουργεί αυτόματα, όταν η θερμοκρασία πέσει σε θερμοκρασία δωματίου (<45℃ ),

Το σύστημα ψύξης θα σταματήσει αυτόματα για να αποτρέψει τη γήρανση του θερμαντήρα.

2. Έγκριση πιστοποίησης CE. Διπλή προστασία: Προφυλακτήρας υπερθέρμανσης + λειτουργία διακοπής έκτακτης ανάγκης.

3.Εξωτερική σύνδεση με ψηφιακό συγκολλητικό σίδερο, για γρήγορο, βολικό, υψηλής απόδοσης καθαρισμό του κασσίτερου!

4. Τοποθέτηση λέιζερ, εύκολη και βολική στη θέση.

3. Γιατί να επιλέξετε το Dinghua;

1. Είμαστε ο επαγγελματίας κατασκευαστής σταθμών επανεργασίας BGA. Και είμαι σε αυτό το αρχείο για περισσότερα από 13 χρόνια.

Ασχολείται με το σχεδιασμό, την ανάπτυξη, την παραγωγή και τις πωλήσεις.

2.Η μηχανή μας είναι καλύτερη σε ποιότητα με χαμηλή τιμή. Είναι δημοφιλείς στο συνεργείο επισκευής και στο σχολείο εκπαίδευσης σε όλο τον κόσμο.

Καλώς ήρθατε να είστε ο αντιπρόσωπός μας.

3.Γρήγορη παράδοση: FedEx, DHL, UPS, TNT και EMS. Πολλά μοντέλα σε απόθεμα όλη την ώρα.

4.Πληρωμή: Western Union, PayPal, T/T.

5. OEM και ODM είναι ευπρόσδεκτοι.

6.Όλο το μηχάνημα θα είναι εξοπλισμένο με οδηγό χρήστη και CD.

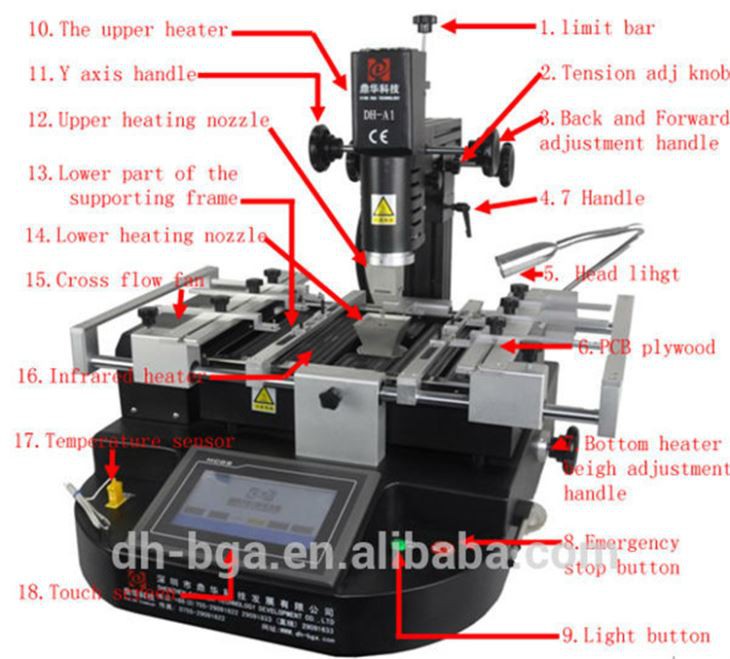

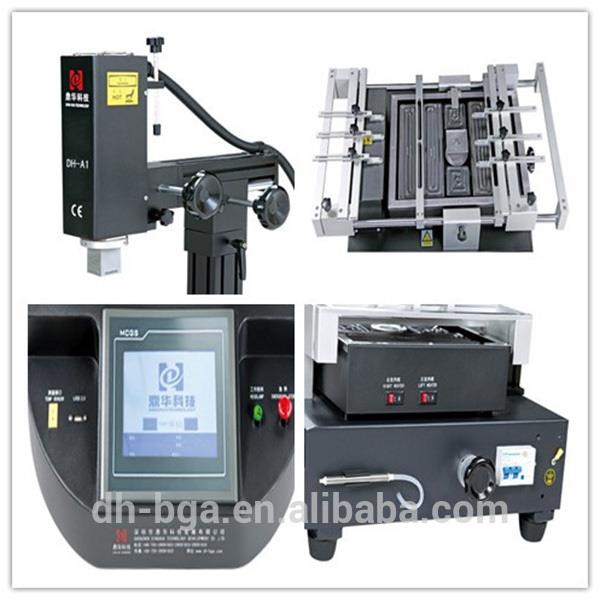

4.Αναλυτικές εικόνες DH-A1 BGA REWORK STATION

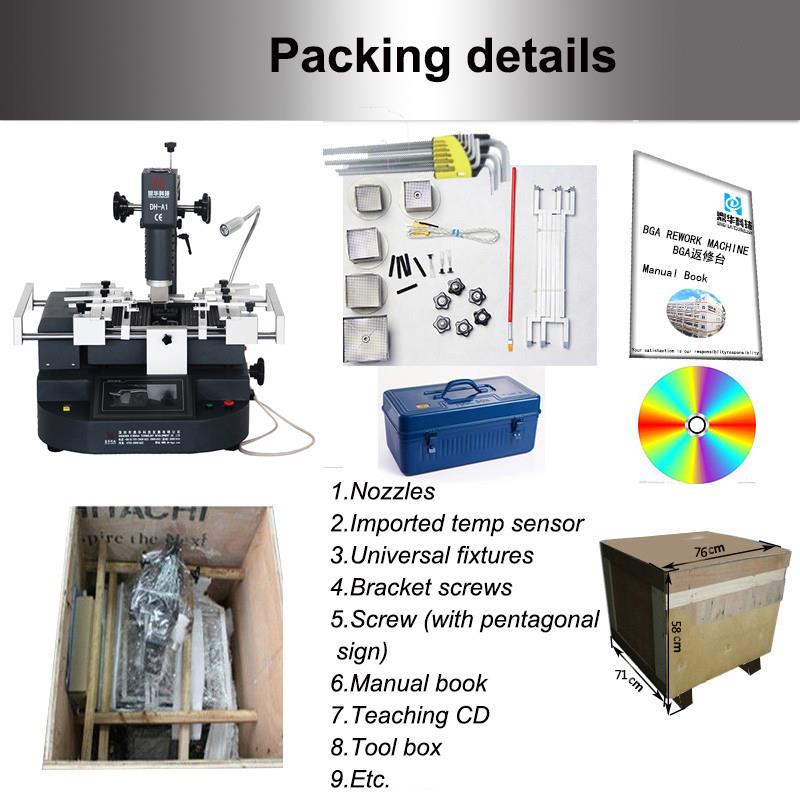

5 Στοιχεία συσκευασίας και παράδοσης DH-A1 BGA REWORK STATION

6.Στοιχεία παράδοσης DH-A1 BGA REWORK STATION

7. Σχετικές γνώσεις

Το BGA έχει μεγάλη ποικιλία τύπων συσκευασίας και το σχήμα του είναι τετράγωνο ή ορθογώνιο. Σύμφωνα με τη ρύθμιση

από τις σφαίρες συγκόλλησης, μπορεί να χωριστεί σε περιφερειακό, κλιμακωτό και πλήρη συστοιχία BGA. Σύμφωνα με τα διαφορετικά υποστρώματα,

μπορεί να χωριστεί σε τρεις τύπους: PBGA (πλαστική συστοιχία σφαιρών Plasticball Zddarray), CBGA (κεραμική κεραμική μπάλα Sddarray

συστοιχία σφαιρών ), TBGA (συστοιχία σφαιρών τύπου tape ball grid array carrier).

1, συσκευασία PBGA (πλαστική διάταξη σφαιρών).

Συσκευασία PBGA, η οποία χρησιμοποιεί ρητίνη BT / laminate γυαλιού ως υπόστρωμα, πλαστικό (ένωση εποξειδικής χύτευσης) ως υλικό σφράγισης,

σφαίρα συγκόλλησης ως ευτηκτική συγκόλληση 63Sn37Pb ή ευτηκτική συγκόλληση 62Sn36Pb2Ag (Ήδη ορισμένοι κατασκευαστές χρησιμοποιούν συγκόλληση χωρίς μόλυβδο)

Η σύνδεση σφαίρας συγκόλλησης και συσκευασίας δεν απαιτεί τη χρήση πρόσθετης συγκόλλησης. Υπάρχουν κάποιες συσκευασίες PBGA που είναι cavity

δομές που χωρίζονται σε κοιλότητα επάνω και κοιλότητα κάτω. Αυτό το είδος PBGA με κοιλότητα είναι για να ενισχύσει τη διάχυση της θερμότητάς του

απόδοση, ονομάζεται θερμικά ενισχυμένο BGA, συντομογραφία ως EBGA, και μερικά ονομάζεται επίσης CPBGA (πλαστική συστοιχία σφαιρών κοιλότητας).

Τα πλεονεκτήματα του πακέτου PBGA είναι τα εξής:

1) Καλή θερμική συμβατότητα με πλακέτα PCB (τυπωμένη πλακέτα - συνήθως πλακέτα FR-4). Ο συντελεστής θερμικής διαστολής (CTE)

της ρητίνης ΒΤ/στρωματικού υλικού γυαλιού στη δομή PBGA είναι περίπου 14 ppm/βαθμός, και αυτή του PCB είναι περίπου 17 ppm/cC.

Τα CTE των δύο υλικών είναι σχετικά κοντά, με αποτέλεσμα καλή θερμική αντιστοίχιση.

2) Στη διαδικασία επαναροής, η αυτοευθυγράμμιση της σφαίρας συγκόλλησης, δηλαδή η επιφανειακή τάση της λιωμένης σφαίρας συγκόλλησης μπορεί να χρησιμοποιηθεί για να

επιτύχετε τις απαιτήσεις ευθυγράμμισης της σφαίρας συγκόλλησης και του μαξιλαριού.

3) Χαμηλό κόστος.

4) Καλή ηλεκτρική απόδοση.

Το μειονέκτημα της συσκευασίας PBGA είναι ότι είναι ευαίσθητο στην υγρασία και δεν είναι κατάλληλο για συσκευασίες με συσκευές που απαιτούν

ερμητικότητα και υψηλή αξιοπιστία.

2, συσκευασία CBGA (κεραμική συστοιχία σφαιρών).

Στη σειρά πακέτων BGA, το CBGA έχει τη μεγαλύτερη ιστορία. Το υπόστρωμά του είναι πολυστρωματικό κεραμικό και το μεταλλικό κάλυμμα είναι κολλημένο

το υπόστρωμα με συγκόλληση στεγανοποίησης για την προστασία του τσιπ, των καλωδίων και των μαξιλαριών. Το υλικό της σφαίρας συγκόλλησης είναι ευτηκτική υψηλής θερμοκρασίας

συγκόλληση 10Sn90Pb. Για τη σύνδεση της σφαίρας συγκόλλησης και της συσκευασίας απαιτείται χρήση ευτηκτικής συγκόλλησης χαμηλής θερμοκρασίας 63Sn37Pb. ο

Το τυπικό γήπεδο της μπάλας είναι 1,5mm, 1,27mm, 1,0mm.

Τα πλεονεκτήματα του πακέτου CBGA (ceramic ball array) είναι τα εξής:

1) Καλή αεροστεγανότητα και υψηλή αντοχή στην υγρασία, με αποτέλεσμα την υψηλή μακροπρόθεσμη αξιοπιστία των συσκευασμένων εξαρτημάτων.

2) Οι ιδιότητες ηλεκτρικής μόνωσης είναι καλύτερες από τις συσκευές PBGA.

3) Υψηλότερη πυκνότητα συσκευασίας από τις συσκευές PBGA.

4) Η θερμική απόδοση είναι καλύτερη από τη δομή PBGA.

Τα μειονεκτήματα του πακέτου CBGA είναι:

1) Λόγω της μεγάλης διαφοράς στο συντελεστή θερμικής διαστολής (CTE) μεταξύ του κεραμικού υποστρώματος και του PCB (το CTE του

Το κεραμικό υπόστρωμα A1203 είναι περίπου 7 ppm/cC και το CTE του PCB είναι περίπου 17 ppm ανά στυλό), η θερμική αντιστοίχιση είναι κακή και

η κόπωση της άρθρωσης συγκόλλησης είναι Η κύρια λειτουργία αστοχίας.

2) Σε σύγκριση με τις συσκευές PBGA, το κόστος συσκευασίας είναι υψηλό.

3) Η ευθυγράμμιση των σφαιρών συγκόλλησης στην άκρη της συσκευασίας είναι πιο δύσκολη.

3, CCGA (ceramiccolumnSddarray) συστοιχία πλέγματος κεραμικής στήλης

Το CCGA είναι μια τροποποιημένη έκδοση του CBGA. Η διαφορά μεταξύ των δύο είναι ότι το CCGA χρησιμοποιεί μια στήλη συγκόλλησης με διάμετρο 0,5 mm

και ύψος 1,25 mm έως 2,2 mm αντί της σφαίρας συγκόλλησης διαμέτρου 0,87 mm σε CBGA για βελτίωση της αντοχής στην κόπωση της συγκόλλησης

άρθρωση. Επομένως, η δομή στήλης μπορεί να ανακουφίσει καλύτερα τη διατμητική τάση μεταξύ του κεραμικού φορέα και της πλακέτας PCB που προκαλείται από

η θερμική αναντιστοιχία.
