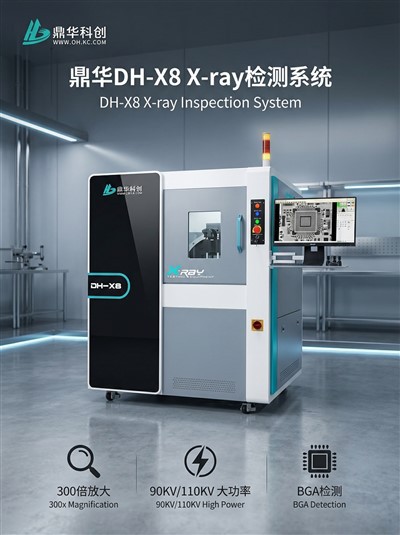

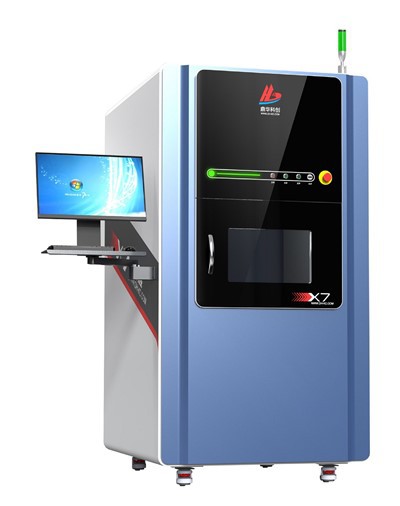

Xray For Electronics Voard

Αυτό το μηχάνημα ακτίνων Χ-PCB παρέχει ακριβείς μη-δοκιμές για ηλεκτρονικά είδη και κατασκευή. Ως ευέλικτο βιομηχανικό μηχάνημα ακτίνων Χ-, διαθέτει ανιχνευτή κλίσης και προγραμματιζόμενο στάδιο για επιθεώρηση πολλαπλών-γωνιών—ιδανικό για εφαρμογές ελεγκτή ECU αυτοκινήτου και ανάλυση συναρμολόγησης PCB.

Αποστολή ερώτησής

Περιγραφή

Επισκόπηση προϊόντος

Η κατάστασή μας-του-του-τέχνηΜηχανή ακτίνων X{0}PCBεπαναπροσδιορίζει τις μη καταστροφικές δοκιμές ακριβείας. Ως ευέλικτοΒιομηχανική μηχανή ακτίνων Χ-, παρέχει απαράμιλλες δυνατότητες για ποιοτικό έλεγχο και ανάλυση αστοχιών σε πολύπλοκα ηλεκτρονικά και εξαρτήματα.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

1.XY-Στάδιο κίνησης άξονα:Επιτρέπει εκτεταμένη κάλυψη σάρωσης, βελτιώνοντας σημαντικά την απόδοση και την αξιοπιστία της επιθεώρησης του προϊόντος.

Ανιχνευτής εικόνας με κλίση 2,60 μοιρών:Διευκολύνει την εύκολη παρατήρηση ελαττωμάτων πλευρικών-τοιχωμάτων σε εξαρτήματα όπως BGA, διασφαλίζοντας ολοκληρωμένηΔοκιμαστής ECU-ανάλυση βαθμού για κρίσιμα ηλεκτρονικά αυτοκινήτων.

3.Πραγματική-Πηγή και δέκτης δέσμης ώρας:Χρησιμοποιεί μια ιαπωνική σφραγισμένη πηγή HAMAMATSU υψηλής-ευαισθησίας σε συνδυασμό με έναν-ψηφιακό επίπεδο-ανιχνευτή υψηλής ευκρίνειας για ευκρινή,-απεικόνιση σε πραγματικό χρόνο.

4.Οπτικό παράθυρο αυτοματοποιημένης πλοήγησης:Η φιλική προς τον χρήστη διεπαφή επιτρέπει στους χειριστές να εντοπίζουν γρήγορα και να μεγεθύνουν τους στόχους επιθεώρησης, απλοποιώντας τη ροή εργασίας.

5.Ευρύχωρη πλατφόρμα φόρτωσης:Διαθέτει μεγάλο θάλαμο επιθεώρησης 550 mm x 670 mm, που φιλοξενεί ένα ευρύ φάσμα μεγεθών προϊόντων.

6. Προγραμματιζόμενες συνταγές επιθεώρησης:Ιδανικό για αυτοματοποιημένη επιθεώρηση μεγάλου-όγκου, ενισχύοντας την αποτελεσματικότητα και διασφαλίζοντας σταθερά αποτελέσματα παρτίδα σε παρτίδα.

7.Διαχείριση Βιβλιοθήκης Ψηφιακής Εργασίας:Αποθηκεύστε, επεξεργαστείτε και διαχειριστείτε προγράμματα επιθεώρησης για επαναλαμβανόμενους και ανιχνεύσιμους ελέγχους ποιότητας.

Ενοποίηση συστήματος 8.S/ERP:Υποστηρίζει προσαρμόσιμη συνδεσιμότητα για απρόσκοπτη διαχείριση δεδομένων και ενσωμάτωση σε έξυπνα εργοστασιακά συστήματα.

Τομείς εφαρμογής

Αυτό το πριμΒιομηχανική μηχανή ακτίνων Χ-έχει σχεδιαστεί για αριστεία σε πολλούς τομείς:

1.Ημιαγωγός & προηγμένη συσκευασία:Επιθεώρηση IC, BGA, CSP, Flip Chip.

2.PCB & Συναρμολόγηση (SMT/DIP):ΠεριεκτικόςΜηχανή ακτίνων X{0}PCBγια συγκολλήσεις, κενά και τοποθέτηση εξαρτημάτων.

3. Ηλεκτρονικά Αυτοκινήτων:Κρίσιμη επιθεώρηση γιαΔοκιμαστής ECUεφαρμογές, αισθητήρες, υποδοχές και μονάδες ελέγχου.

4. Ανταλλακτικά αυτοκινήτων:Χύτευση αλουμινίου, καλούπια και άλλα κρίσιμα εξαρτήματα-ασφαλείας.

5. Νέα Ενέργεια:Επιθεώρηση στοιχείων μπαταρίας και μονάδας για μπαταρίες ιόντων λιθίου-.

6.Ειδικές Βιομηχανίες:Φωτοβολταϊκά κύτταρα, χυτευμένα πλαστικά, κεραμικά υποστρώματα και πολλά άλλα.

Παράμετροι προϊόντων

Προδιαγραφές μηχανήματος :

Είδος	Παράμετρος	Είδος	Παράμετρος
Διάσταση:	1500 × 1500 × 2100 χιλιοστά	Τροφοδοτικό:	AC220V 10A
Βάρος:	περίπου 1500 κιλά	Βάρος συσκευασίας:	Περίπου. 1800KG
Διαστάσεις συσκευασίας:	1600 × 1600 × 2200 mm	Κατανάλωση ρεύματος:	1,7 KW
Μέθοδος φόρτωσης:	εγχειρίδιο	Λειτουργία ανίχνευσης:	εκτός σύνδεσης
Μέθοδος λειτουργίας:	εγχειρίδιο	Διαχείριση αδειών:	σύνθημα

Σωλήνας ακτίνων Χ-:

Είδος	Παράμετρος	Είδος	Παράμετρος
Τύπος σωλήνα φωτός:	κλειστό	Ρεύμα φωτοσωλήνα:	200μA
Τάση φωτιστικού σωλήνα:	90KV	Μέγεθος εστίασης:	3-5 μμ
Μέθοδος ψύξης:	αερόψυξη	Γεωμετρική μεγέθυνση:	300 φορές

Σύστημα απεικόνισης:

Είδος	Παράμετρος	Είδος	Παράμετρος
Ανιχνευτής:	Νέο TFT	Ανοχή ακτινοβολίας:	10000 Gy
Αποτελεσματική περιοχή απεικόνισης:	130 × 130 mm	Επίπεδο προστασίας:	IP65
Pixel matrix:	1536 × 1536	Μέγεθος:	176 × 176 × 47 χιλιοστά
Μέγεθος pixel:	85μm	Βάρος:	3,5 κιλά
Χωρική ανάλυση:	5,8 lp/mm	Εξουσία:	9W
Ρυθμός καρέ:	20 fps	Θερμοκρασία λειτουργίας:	10-40 βαθμοί
Ψηφία μετατροπής AD:	16 bit	Θερμοκρασία αποθήκευσης:	-10-55 βαθμοί
Διεπαφή δεδομένων:	Gigabit Ethernet	Υγρασία λειτουργίας:	20-90% HP (Χωρίς συμπύκνωση)
Λειτουργία ενεργοποίησης:	συνεχής λήψη, συγχρονισμός παλμών	Υγρασία αποθήκευσης:	10-90% HP (Χωρίς συμπύκνωση)
Εύρος ενέργειας ακτίνων Χ-:	40KV-130KV	Ρυθμίσεις εικόνας:	Φωτεινότητα, Αντίθεση, Αυτόματη Κέρδος και Έκθεση

Βιομηχανικός Η/Υ

Είδος	Παράμετρος	Είδος	Παράμετρος
Ελεγκτής εκπομπών:	Οθόνη υψηλής ευκρίνειας 21,5-ιντσών	Λειτουργικό σύστημα:	Windows 10 64-bit
Οδηγίες λειτουργίας:	Πληκτρολόγιο/Ποντίκι	Σκληρός δίσκος/Μνήμη:	1TB/8G

Εγγύηση ασφάλειας

Δόση ακτινοβολίας:
Χρησιμοποιεί μια χαλύβδινη-μόλυβδο-προστατευτική δομή από χάλυβα, με το παράθυρο προβολής της μπροστινής πόρτας από μόλυβδο-που περιέχει γυαλί για θωράκιση από την ακτινοβολία. Σε οποιαδήποτε θέση 20 mm από το περίβλημα, ο μετρούμενος ισοδύναμος ρυθμός δόσης ακτινοβολίας Μικρότερος ή ίσος με 1 μSv/h, σύμφωνα με τα διεθνή πρότυπα.

Παράθυρο προβολής μολύβδου:
Το διαφανές γυαλί μολύβδου απομονώνει την ακτινοβολία ενώ επιτρέπει την παρατήρηση του αντικειμένου δοκιμής.

Κλείδωμα ασφαλείας:
Όλες οι πόρτες πρόσβασης συντήρησης είναι εξοπλισμένες με δύο διακόπτες ορίου υψηλής ευαισθησίας-. Μόλις ανοίξει οποιαδήποτε πόρτα, ο σωλήνας ακτίνων Χ απενεργοποιείται αμέσως και αυτόματα.

Ηλεκτρομαγνητικός διακόπτης πόρτας ασφαλείας:
Το παράθυρο προβολής είναι εξοπλισμένο με ηλεκτρομαγνητικό διακόπτη που εμποδίζει το άνοιγμα του παραθύρου ενώ ο σωλήνας ακτίνων Χ-είναι σε λειτουργία.

Κουμπί διακοπής έκτακτης ανάγκης:
Βρίσκεται δίπλα στη θέση του χειριστή. πατώντας το διακόπτεται αμέσως το ρεύμα.

Παράθυρο προβολής:
Διαθέτει διαφανές παράθυρο προβολής, που επιτρέπει την άμεση παρατήρηση του δείγματος κατά τη λειτουργία.

Προστασία σωλήνα ακτίνων Χ-:
Ο σωλήνας ακτίνων Χ-πρέπει να κλείσει πριν φύγει από τη διεπαφή λογισμικού για να εκτελέσει άλλες λειτουργίες.

Ανίχνευση εικόνων

product-657-476

Επιλέξτε το σύστημά μας όχι απλώς ως αΜηχανή ακτίνων X{0}PCB, αλλά ως πλήρηςΒιομηχανική μηχανή ακτίνων Χ-οικοσύστημα σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις της σύγχρονης κατασκευής και τη διασφάλιση ποιότητας, ιδιαίτερα για προηγμένεςΔοκιμαστής ECUεπικύρωση και πέρα.
