Automatic Optical Bga Rework Station

Αυτόματος οπτικός σταθμός επανεπεξεργασίας BGA

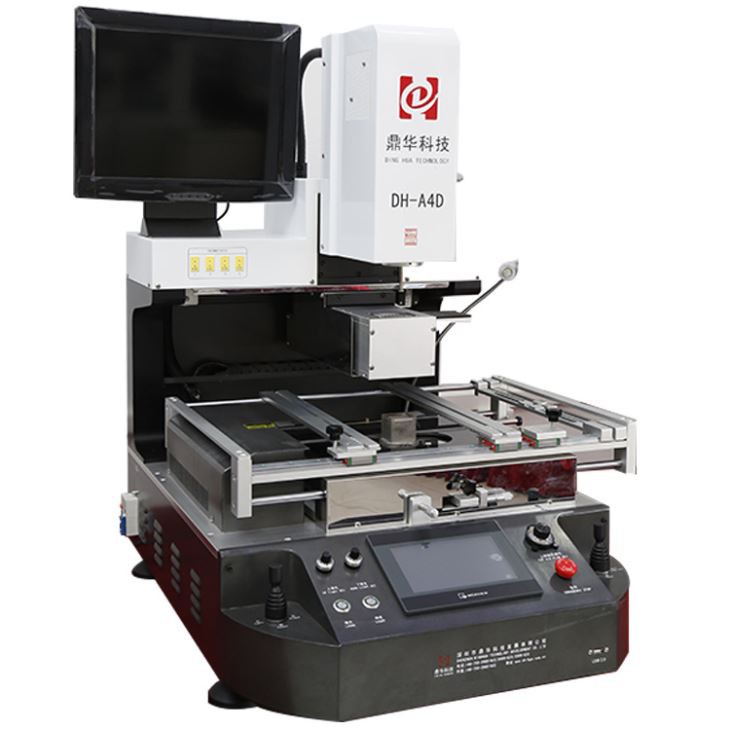

Το DH-A4D είναι ένας εξαιρετικός σταθμός επανεπεξεργασίας BGA που διαθέτει κινητή περιοχή προθέρμανσης υπερύθρων, πλήρως αυτόματο οπτικό CCD και τσιπ

τροφοδότης και σημείο λέιζερ ενσωματωμένο στην επάνω καυτή κεφαλή κ.λπ. Τα οποία μπορούν να σας βοηθήσουν να κάνετε τη διαδικασία εκ νέου επεξεργασίας ευκολότερη και πιο αποτελεσματική.

Η παράμετρος προϊόντος του αυτόματου σταθμού επανεπεξεργασίας οπτικού BGA

Λεπτομέρειες προϊόντος της πλήρους αυτόματης οπτικής μηχανής επανασφαιρισμού BGA

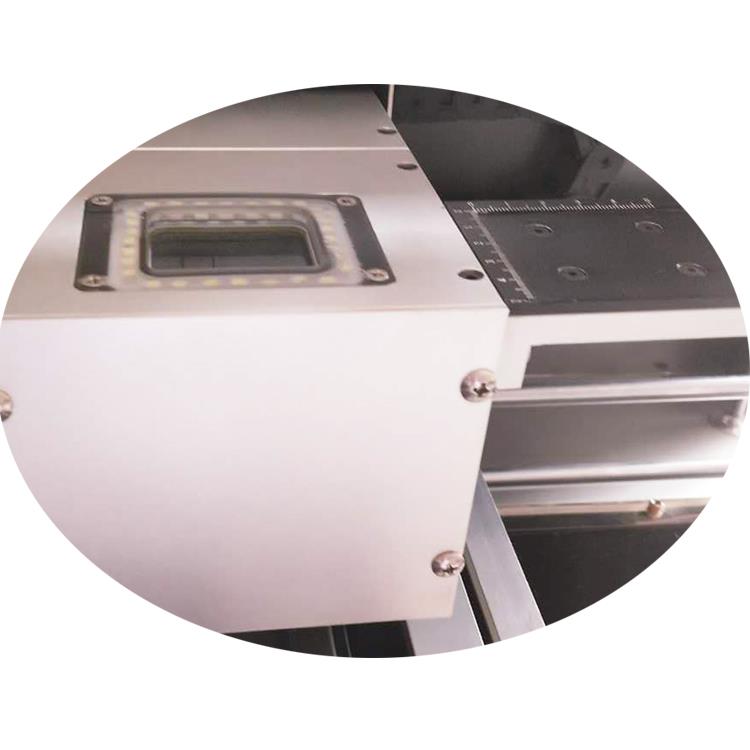

Πλήρης αυτόματη οπτική CCD που εισάγεται από την Ιαπωνία & τροφοδότης τσιπ που χρησιμοποιείται για τσιπ με 1*1~80*80 mm,

όταν το μηχάνημα λειτουργεί, η ενσωματωμένη επάνω κεφαλή με στυλό κενού μπορεί να πάρει αυτόματα το τσιπ ή να τοποθετήσει το τσιπ.

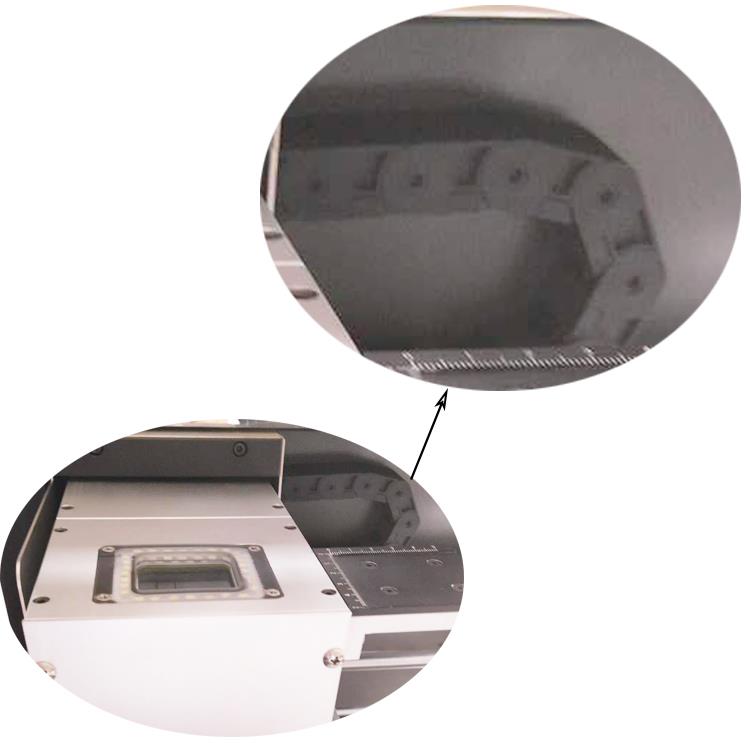

Η "αλυσίδα δεξαμενής" για αυτά τα καλώδια λειτουργεί με οπτικό τροφοδότη CCD&τσιπ, ασφαλές και ανθεκτικό.

Δύο joystick, όταν είναι χειροκίνητα, το ένα είναι για οπτικό τροφοδότη CCD&τσιπ που πρέπει να μετακινείται προς τα αριστερά/δεξιά ή προς τα πίσω/μπροστά,

Το ένα είναι για την επάνω κεφαλή να τρέχει προς τα πάνω ή προς τα κάτω και οι εικόνες στην οθόνη της οθόνης έχουν μεγέθυνση ή σμίκρυνση.

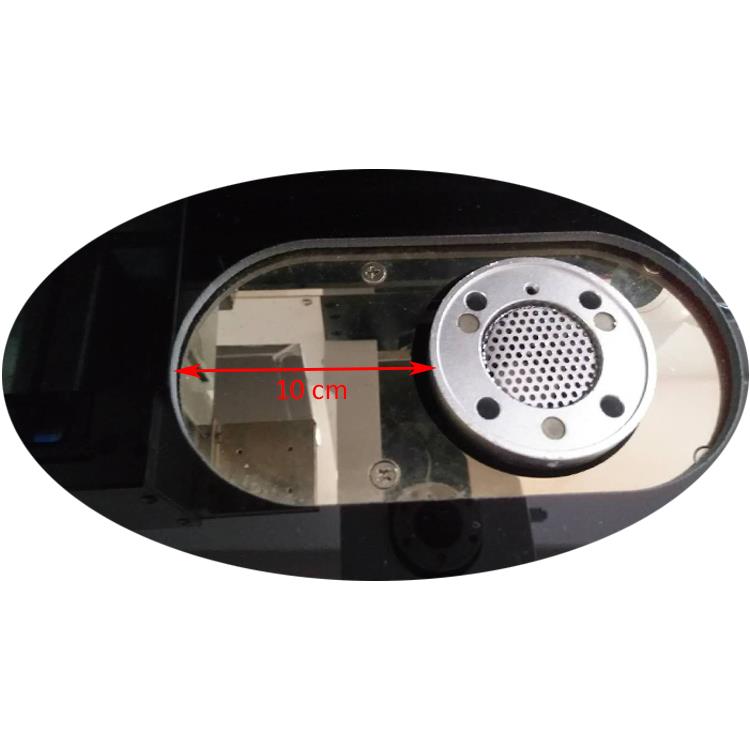

Περιοχή υπέρυθρης προθέρμανσης, για διαφορετικό σχήμα ή τσιπ που βρίσκεται σε διαφορετική θέση και η περιοχή υπερύθρων αποτελείται από άνθρακα

σωλήνες θέρμανσης με ίνες (σκούρο φως που απορροφάται εύκολα από PCB και ανθεκτικό) και κάλυμμα γυάλινης θωράκισης υψηλής θερμοκρασίας

(αποτρέποντας τυχόν μικρά εξαρτήματα ή σκόνη να πέσει μέσα).

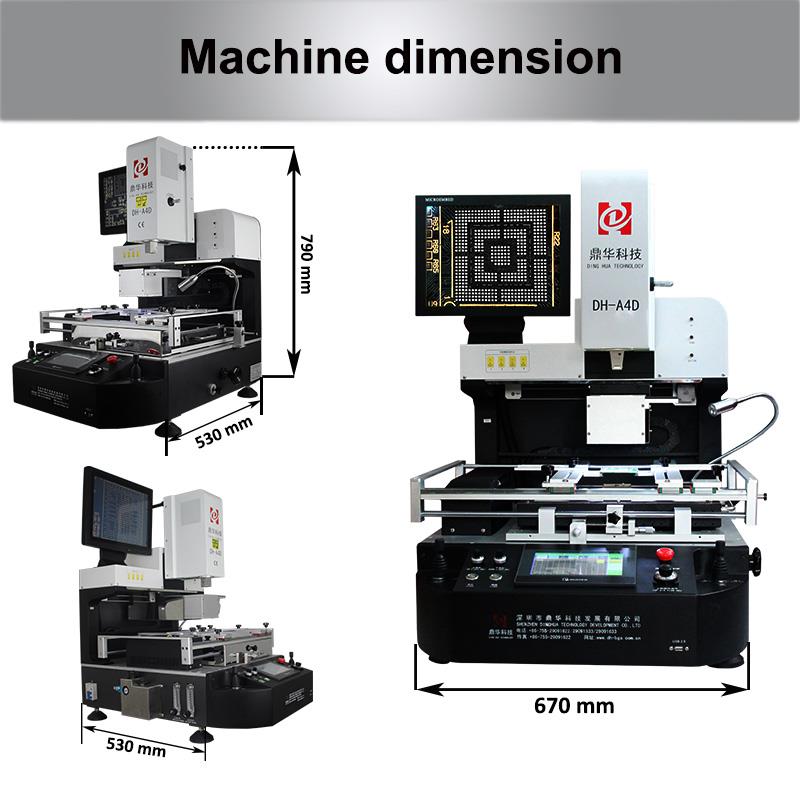

Σταθμός επανεπεξεργασίας BGA DH-A4D, L*W*H=670*530*790 mm, καθαρό βάρος: 95 kg, συσκευασμένο σε κουτί από κόντρα πλακέ με αφρό μέσα για

προστατεύεται από μηχανή. Η σωστή διάσταση και το βάρος είναι βολικά για τους περισσότερους πάγκους εργασίας, ανεξάρτητα από το κατάστημα επισκευής

ή εργαστήριο.

Η αποστολή, η συσκευασία και οι πωλήσεις μετά το πέρας του αυτόματου σταθμού επανεπεξεργασίας οπτικών BGA

Μηχανήματα όπως αυτό το DH-A4D θα δονούνται για τουλάχιστον 24 ώρες πριν από την παράδοση, ανεξάρτητα από το παρελθόν ή το τώρα,

είμαστε οι μόνοι που κάνουμε δόνηση για το σταθμό επανεξέτασης BGA, μετά από αυτό, αφήστε τον να λειτουργεί συνεχώς τουλάχιστον 24 ώρες.

Για να βεβαιωθείτε ότι τα μηχανήματα θα λειτουργούν αποτελεσματικά.

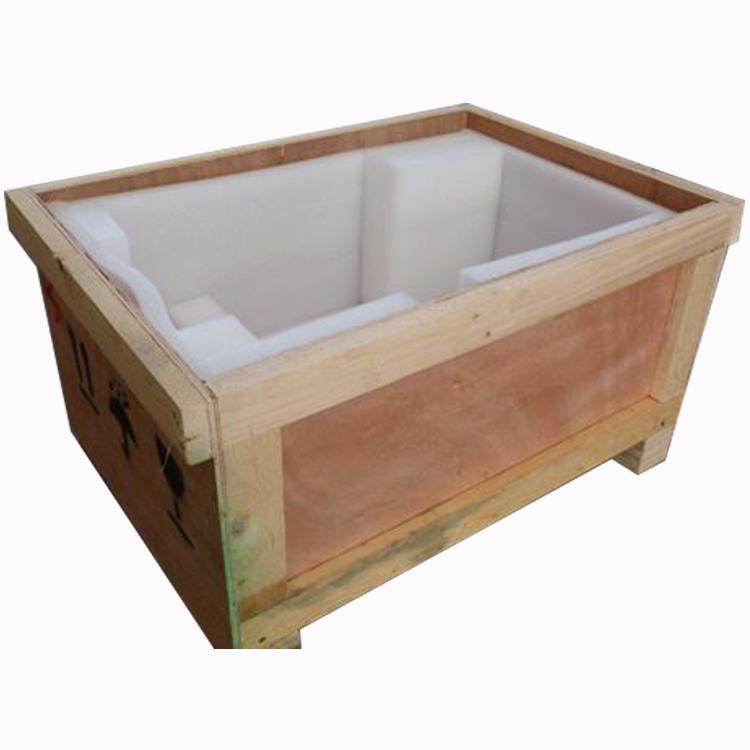

Συσκευασμένο σε κουτί από κόντρα πλακέ (καπνισμένο), ανεξάρτητα από το πού θα αποσταλεί, δεν υπάρχει περιορισμός για

Εισαγωγή. Οι παχιές ξύλινες σανίδες και ο εσωτερικός αφρός μπορούν να κάνουν ένα μηχάνημα καλά προστατευμένο και τα ενδεικνυόμενα σχέδια που δείχνουν την προειδοποίηση για μη ανάποδα, προς τα πάνω και ευθραυστότητα κ.λπ. Για καλύτερη προστασία του μηχανήματος κατά την παράδοση.

Οι πολύτιμοι πελάτες που χρησιμοποιούν το μηχάνημά μας

Αυτοί οι πελάτες, όπως παραπάνω, έχουν χρησιμοποιήσει το σταθμό επανεπεξεργασίας BGA, όχι μόνο στην Κίνα, αλλά και στο εξωτερικό, εάν είστε κλειστοί σε αυτούς, μπορείτε να προσπαθήσετε να τους συνάψετε σύμβαση και να πάτε για να δείτε περισσότερες λεπτομέρειες, επικοινωνήστε μαζί μας.

Οι συχνές ερωτήσεις του σταθμού αυτόματης επανεξέτασης BGA

1. Ε: Πώς να φτιάξετε τα εξαρτήματα γύρω από το τσιπ που θα συγκολληθούν ή θα αποκολληθούν;

Α: Τα προσαρμοσμένα ακροφύσια είναι απαραίτητα, εάν δεν υπάρχουν κατάλληλα ακροφύσια, επίσης, το υλικό ανθεκτικό στη θερμότητα, όπως,ταινία karpton.

2. Q:Αν είναι η πρώτη φορά πουπροσπαθώ ναξαναδουλέψτε έναν πίνακα, πώς πρέπει να το κάνω?

Α: Σας προτείνουμε να δοκιμάσετε να δουλέψετε ξανά μια σανίδα σκραπ στην αρχή.

3. Ε: Μπορώ να το χρησιμοποιήσω για επισκευή Iphone, Macbook και άλλων PCBA;

Α: Σίγουρα, εφόσον το PCB είναι μικρότερο από 410 * 450 mm, τότε μπορούν να επεξεργαστούν ξανά από αυτό το μηχάνημα.

4. Ε: Μπορώ να προσθέσω μια κάμερα στο πλάι για να παρακολουθώ την τήξη της μπάλας συγκόλλησης;

Α: Ναι, εάν χρειάζεται, μπορεί να εγκατασταθεί μία κάμερα για αυτό, η εικόνα θα εμφανίζεται σε αυτήν την οθόνη οθόνης.

Τεχνογνωσία σχετικά με τον σταθμό επανεπεξεργασίας οπτικού BGA Automatci:

1. Εξανθρωπισμένος σχεδιασμός:

Ενσωματωμένο με Industrial PC plus Stepper κινητήρα και έξυπνη μονάδα θερμοκρασίας, σταθερό και αξιόπιστο.

Διασύνδεση Windows IOS στα αγγλικά και κινέζικα και διεπαφή USB, εύκολη λειτουργία.

Υιοθετήστε δύο ζώνες θέρμανσης, τόσο η πάνω όσο και η κάτω θέρμανση είναι ζεστός αέρας,

Σύστημα υπαινιγμών ήχου. 5 δευτερόλεπτα-10 πριν από το τέλος της θέρμανσης

2. Ακριβής έλεγχος θερμοκρασίας:

Δύο ανεξάρτητες θέρμανσης θερμοκρασίας συν PID αυτορύθμιση και PLC, η ακρίβεια θερμοκρασίας θα είναι περίπου 2 μοίρες.

Μπορεί να ρυθμίσει 8 τμήματα θέρμανσης και μαζική αποθήκευση προφίλ θερμοκρασίας ομάδων.

Ρύθμιση καμπύλης θέρμανσης BGA άνετα και αναζήτηση ευρετηρίου.

3. Βολική οπτική ευθυγράμμιση:

Οπτική ευθυγράμμιση συν σύστημα έγχρωμων φακών CCD και τοποθέτηση λέιζερ

Διαχωρισμός 2 χρωμάτων, μεγέθυνση, μικρορύθμιση

Αυτόματη εστίαση, αυτόματη διόρθωση, αυτόματη διαφοροποίηση χρωμάτων.

Σύστημα ρύθμισης επιπέδου φωτός.

Η κάμερα της Ιαπωνίας μπορεί να κινηθεί εμπρός και πίσω.

Ενσωματωμένη αντλία κενού, σηκώνει αυτόματα το τσιπ BGA.

Έλεγχος Joystick, zoom in και zoom out, down and up.

4.Στοιχεία ακριβείας:

Ακριβής ρύθμιση του τσιπ BGA

Μικρόμετρα λεπτής ρύθμισης X, Y, Z, Η ακρίβεια τοποθέτησης θα είναι περίπου 0,01 mm

Σφιγκτήρας V-groove και γενικό εξάρτημα κατάλληλο για όλα τα είδη PCB.

Σύστημα θέρμανσης και κεφαλή στήριξης 2 σε 1 σχεδιασμός, ακριβής τοποθέτηση.

5. Τέλειο σχέδιο ασφάλειας:

Με προστασία αστοχίας ανεμιστήρα, λειτουργία προστασίας από αστοχία θερμοστοιχείου.

Προστασία από υπερθέρμανση, λειτουργία έκτακτης ανάγκης.

Εφαρμογή:

Κατάλληλο για όλα τα είδη BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, πακέτο POP)

Μόλυβδος και αμόλυβδος.
