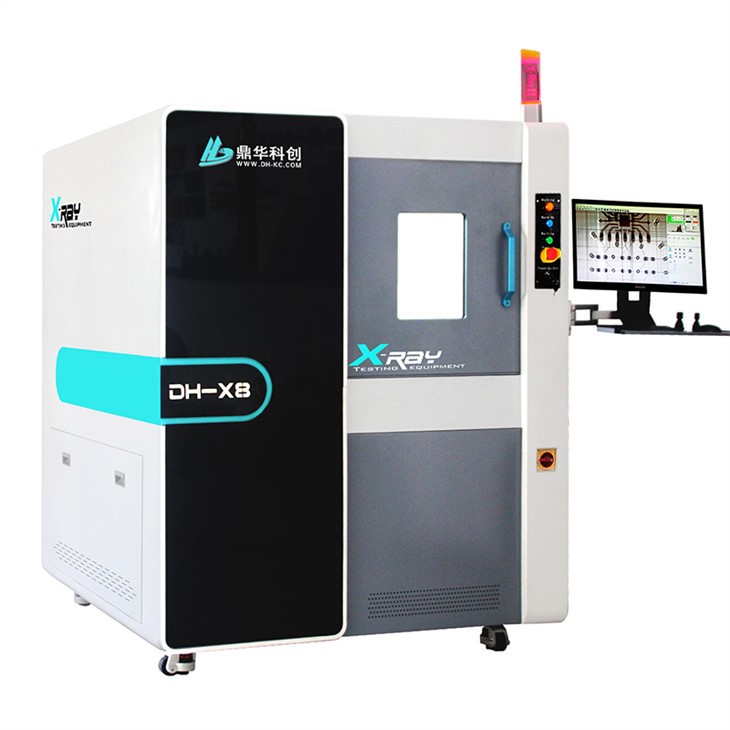

Επιθεώρηση μηχανήματος ακτίνων Χ

Η επιθεώρηση μηχανής ακτίνων Χ είναι η διαδικασία χρήσης ακτίνων Χ για την επιθεώρηση αντικειμένων ή υλικών για ελαττώματα ή ανωμαλίες. Αυτή η μέθοδος χρησιμοποιείται συνήθως σε βιομηχανίες όπως η μεταποίηση, η αεροπορία και η υγειονομική περίθαλψη.

Αποστολή ερώτησής

Περιγραφή

Επιθεώρηση μηχανής ακτίνων Χ

Στην κατασκευή, η επιθεώρηση μηχανής με ακτίνες Χ χρησιμοποιείται για την επιθεώρηση συγκολλημένων αρθρώσεων, χυτών και ηλεκτρονικών εξαρτημάτων για

ελαττώματα όπως ρωγμές, κενά και εγκλείσματα.

Χαρακτηριστικό:

Αυτός ο εξοπλισμός πληροί τις γενικές απαιτήσεις δοκιμών ακτίνων Χ και έχει ένα ευρύ φάσμα εφαρμογών.
Η πηγή ακτίνων Χ υιοθετεί έναν εισαγόμενο κλειστό σωλήνα ακτίνων Χ, 90KV.
Ο σχεδιασμός υψηλής ανάλυσης επιτυγχάνει την καλύτερη εικόνα σε πολύ σύντομο χρονικό διάστημα.
Η χωρητικότητα φόρτωσης είναι περίπου 10-20KG, με πλατφόρμα φόρτωσης 580 mm * 570 mm.
Θέση πλοήγησης δρομέα, γρήγορη επιλογή τοποθεσίας λήψης.
Αυτόματη πλοήγηση και εντοπισμός θέσης με λέιζερ, γρήγορη επιλογή τοποθεσίας λήψης.
Η κεκλιμένη ανίχνευση πολλαπλών γωνιών διευκολύνει τον εντοπισμό ελαττωμάτων του δείγματος, η επίπεδη πλάκα του σωλήνα φωτός μπορεί να περιστρέφεται
(0-60 βαθμός ), κάνοντας την εικόνα ανίχνευσης πιο καθαρή και διαισθητική.

Παράμετροι υλικού:


Πηγή ακτίνων Χ	Μάρκα ελαφρού σωλήνα	Χαμαμάτσου
	Τύπος σωλήνα φωτός	Μικροεστιακή πηγή ακτίνων Χ κλειστού στόχου ανάκλασης
	Τάση σωλήνα φωτός	90KV
	Ρεύμα φωτοσωλήνα	10~200μA
	Μέγεθος εστίασης	5μm
Επίπεδος ανιχνευτής	Τύπος ανιχνευτή	Ψηφιακός ανιχνευτής επίπεδης οθόνης υψηλής ανάλυσης (FPD)
	αναλογία ανάλυσης	85μm
	Μέγεθος πλατφόρμας	580*570 χλστ
	Μέγιστο φορτίο	20 κιλά
Περίβλημα μηχανής	Εσωτερική πλάκα μολύβδου	Πλάκα μολύβδου πάχους 5 mm
	Βάρος	1000 κιλά
	Διάσταση	1440L1530W1820H
Δύναμη και υγρασία	Τροφοδοτικό	110~220V +/-10% 5A
	Ονομαστική ισχύς	1000W
	Θερμοκρασία εργασίας	25 +/- 3 βαθμός
	Υγρασία	50%RH%γ2%β110%
Κανονισμοί ασφαλείας	Παράθυρο παρατήρησης μολύβδου	Διαφανές μολύβδινο γυαλί, το οποίο μπορεί να παρατηρήσει το μετρούμενο αντικείμενο
	Δόση ακτινοβολίας	Υιοθετώντας μια δομή προστασίας από χάλυβα μολύβδου, το παράθυρο της μπροστινής πόρτας είναι κατασκευασμένο από γυαλί που περιέχει μόλυβδο που προστατεύει από την ακτινοβολία. Σε οποιαδήποτε θέση 20 mm μακριά από το κουτί, ο ισοδύναμος ρυθμός της δοκιμασμένης δόσης ακτινοβολίας είναι μικρότερος ή ίσος με 1 μ SV/H πληροί τα πρότυπα
	Κλείδωμα ασφαλείας	Δύο τερματικοί διακόπτες υψηλής ευαισθησίας έχουν ρυθμιστεί στις θέσεις ανοίγματος της πόρτας για τη συντήρηση και τη συντήρηση του εξοπλισμού. Μόλις ανοίξει η πόρτα, η πηγή ακτινοβολίας προστατεύεται αυτόματα και δεν μπορεί να ανοίξει
	Κουμπί διακοπής έκτακτης ανάγκης	Βρίσκεται δίπλα στη θέση λειτουργίας, πατήστε για άμεση απενεργοποίηση.
	ορατό παράθυρο	Με ένα ορατό και διαφανές παράθυρο, είναι εύκολο να παρατηρήσετε την κατάσταση του δείγματος απευθείας από το παράθυρο κατά τη λειτουργία του εξοπλισμού
	Προστασία σωλήνα ακτίνων Χ	Μόνο μετά την απενεργοποίηση της ακτινογραφίας μπορείτε να αφήσετε το λογισμικό για άλλες λειτουργίες
