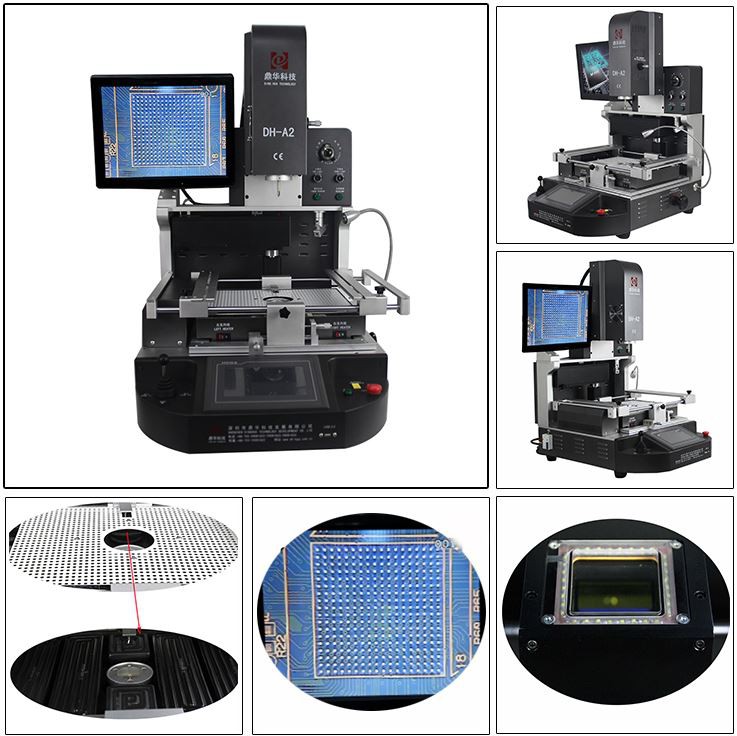

Κινητό Ic Αυτόματο Reballing Machine
1.HD CCD οπτικό σύστημα ευθυγράμμισης για τοποθέτηση2.ανώτερη λειτουργία ασφαλείας με προστασία έκτακτης ανάγκης3.επάνω θερμαντική κεφαλή και κεφαλή στήριξης σχεδιασμός 2 σε 14.πάνω ροή αέρα ρυθμιζόμενη για να καλύψει τη ζήτηση οποιωνδήποτε τσιπ
Περιγραφή

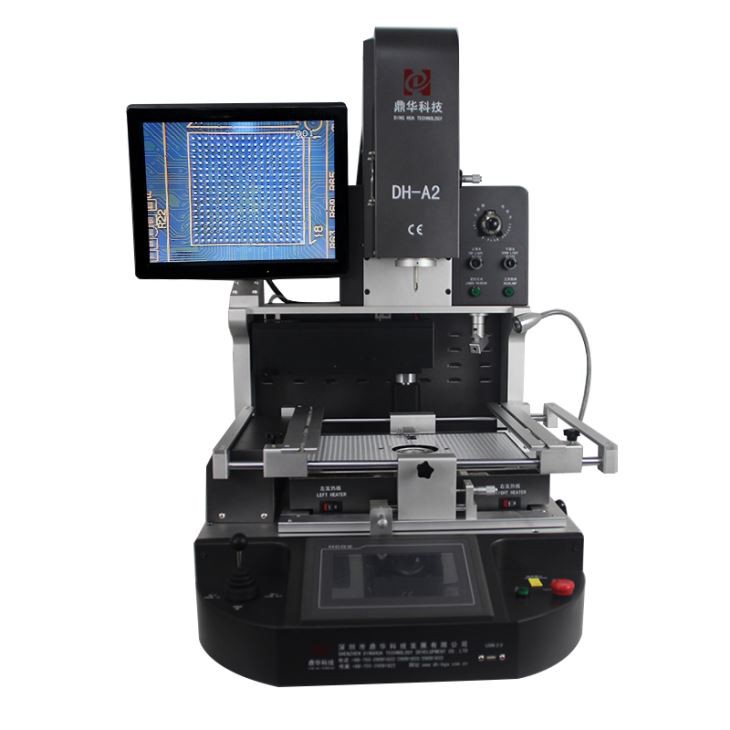

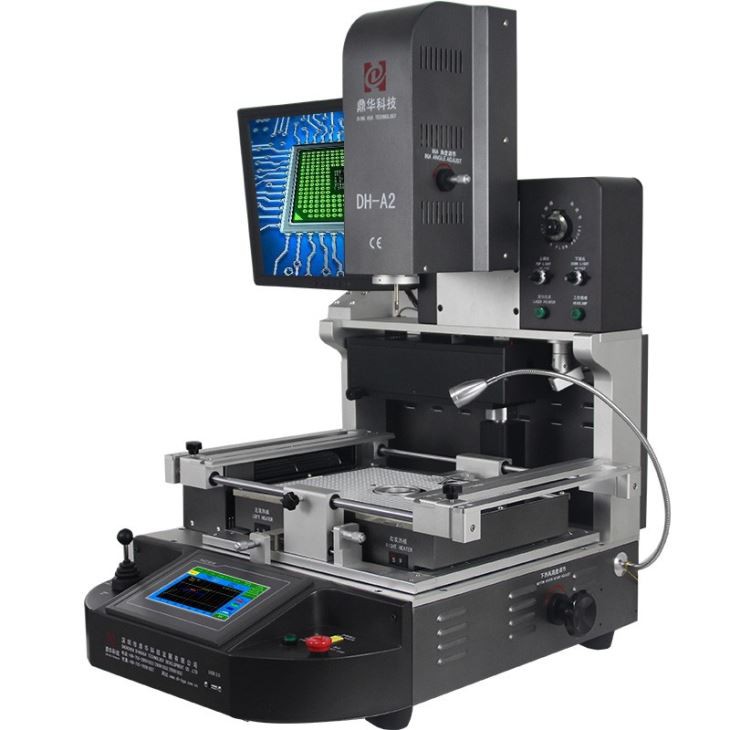

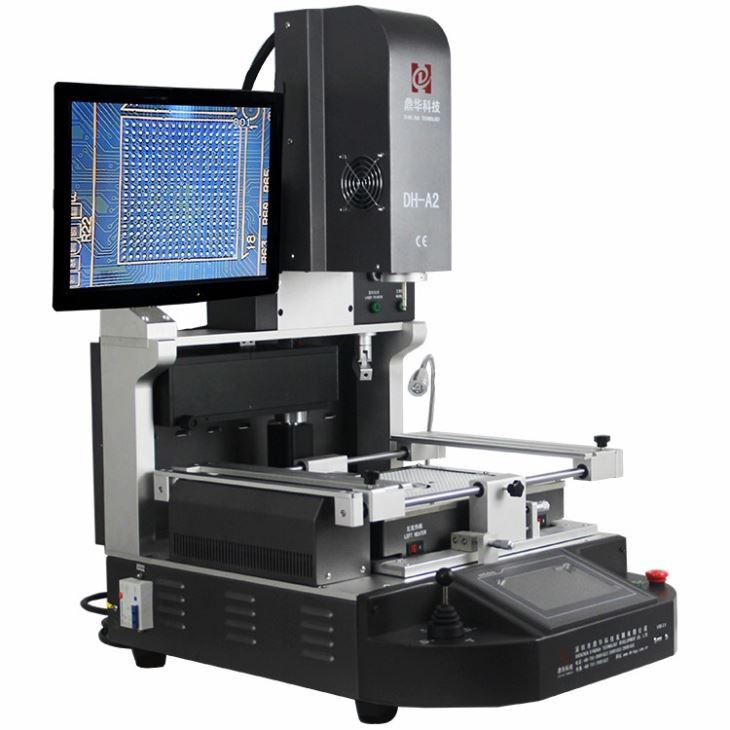

Κινητό ic αυτόματο reballing μηχάνημα
Μια φορητή μηχανή αυτόματης επανασφαιροποίησης IC είναι μια συσκευή που χρησιμοποιείται για την επισκευή ή την αντικατάσταση των ολοκληρωμένων κυκλωμάτων (IC) σε
μητρική πλακέτα κινητού τηλεφώνου. Είναι ένας αποτελεσματικός και οικονομικός τρόπος για να διορθώσετε τα κατεστραμμένα IC χωρίς να τα αντικαταστήσετε
ολόκληρη τη μητρική πλακέτα, μειώνοντας τον χρόνο και το κόστος επισκευής για τον τεχνικό.
Το μηχάνημα επανασφαιρισμού χρησιμοποιεί διαφορετικές διαδικασίες όπως προθέρμανση, ροή, ευθυγράμμιση, επαναροή και ψύξη για επισκευή
ή αντικαταστήστε το IC στην κινητή συσκευή. Η διαδικασία περιλαμβάνει την αφαίρεση του κατεστραμμένου IC από τη μητρική πλακέτα, καθαρισμό
στρώνοντας την περιοχή, ευθυγραμμίζοντας νέες μπάλες από ειδικό κράμα στην ακριβή θέση του αφαιρεθέντος IC και στη συνέχεια συγκόλληση
το νέο IC στη μητρική πλακέτα.
Το αυτόματο μηχάνημα επανασφαιρισμού εξοικονομεί χρόνο και μειώνει τον κίνδυνο ζημιάς στη μητρική πλακέτα όπως έχει σχεδιαστεί
κάντε αυτό αυτόματα, διασφαλίζοντας ότι η διαδικασία επανασφαίρας πραγματοποιείται αποτελεσματικά.
Συνοπτικά, το αυτόματο μηχάνημα επανασφαιρισμού κινητού IC είναι ένα απαραίτητο εργαλείο για τους τεχνικούς επισκευής κινητών τηλεφώνων, καθώς
επιταχύνει τη διαδικασία επισκευής και εξοικονομεί κόστος επισκευάζοντας τη μητρική πλακέτα αντί να την αντικαταστήσει πλήρως.
| Συνολική δύναμη | 5500W |
| 3 ανεξάρτητες θερμάστρες | Πάνω θερμός αέρας 1200w, χαμηλότερος θερμός αέρας 1200w, κάτω υπέρυθρη προθέρμανση 3000w |
| Τάση | 110~240V συν /{2}} τοις εκατό 50/60Hz |

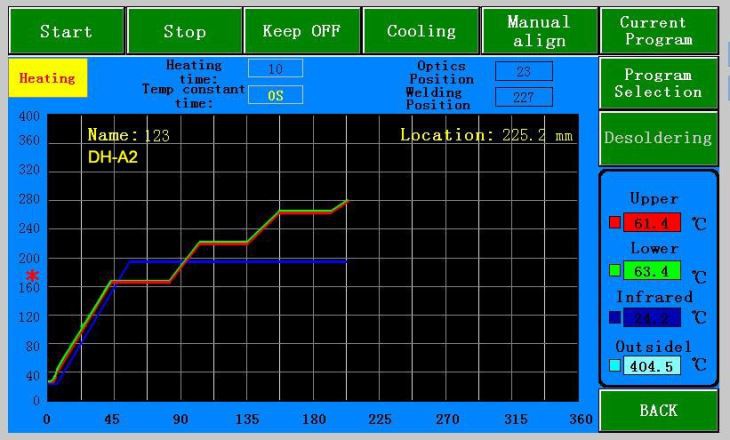

| Ηλεκτρικά μέρη | Οθόνη αφής 7 ιντσών και έξυπνη μονάδα ελέγχου θερμοκρασίας υψηλής ακρίβειας και οδηγός βηματικού κινητήρα συν PLC συν οθόνη LCD και οπτικό σύστημα CCD υψηλής ανάλυσης και τοποθέτηση λέιζερ |
| Ελεγχος θερμοκρασίας | K-Sensor κλειστού βρόχου συν PID αυτόματη αντιστάθμιση θερμοκρασίας συν μονάδα θερμοκρασίας, ακρίβεια θερμοκρασίας y εντός ±2 μοιρών. |
| Τοποθέτηση PCB | V-groove plus γενικό εξάρτημα και κινητό ράφι PCB |
| Ισχύον μέγεθος PCB | Μέγιστο 370x410mm Ελάχ. 22x22mm |
| Ισχύον μέγεθος BGA | 1*1mm~80x80mm |
| Διαστάσεις | 600x700x850mm (Μ*Π*Υ) |
| Καθαρό βάρος | 70 κιλά |

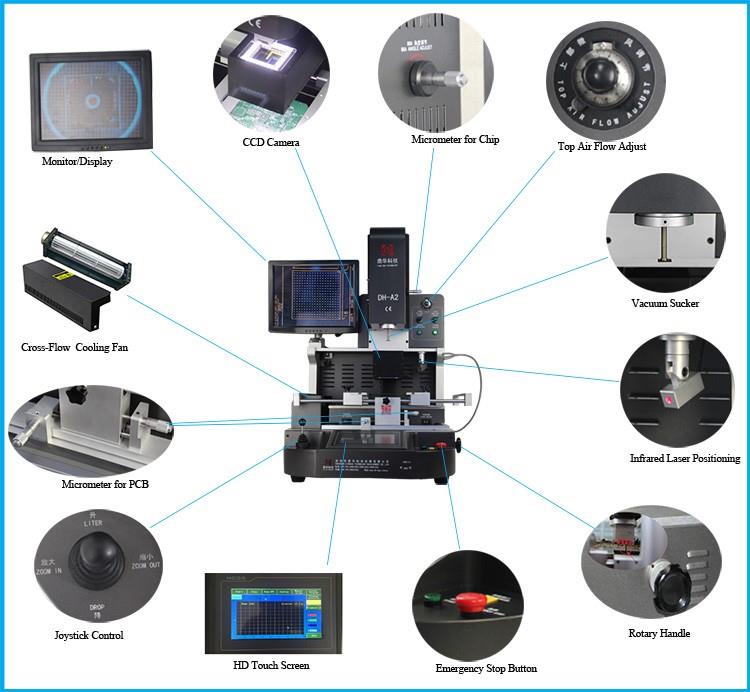

Προηγμένες δυνατότητες
① Η κορυφαία ροή ζεστού αέρα είναι ρυθμιζόμενη, για να καλύψει τη ζήτηση οποιωνδήποτε τσιπ.
② Αποκόλληση, τοποθέτηση και συγκόλληση αυτόματα.
③ Ενσωματωμένη τοποθέτηση λέιζερ, βοήθεια γρήγορης τοποθέτησης για PCB.
④ Σύστημα υπέρυθρης θέρμανσης με τρεις ανεξάρτητες θερμάστρες.
⑤ Κεφαλή τοποθέτησης με ενσωματωμένη συσκευή δοκιμής πίεσης, για προστασία του PCB από τη σύνθλιψη.

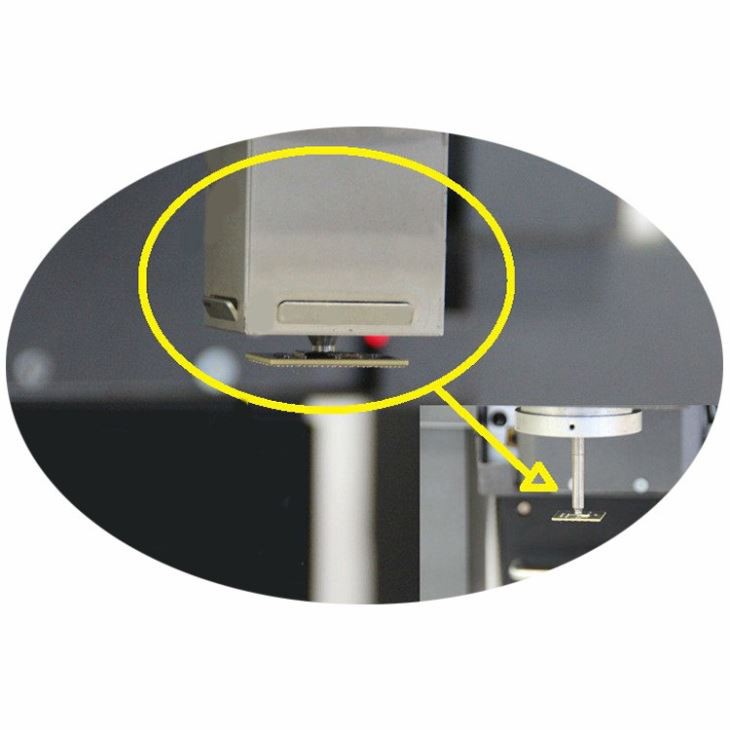

⑥ Το ενσωματωμένο κενό στην κεφαλή τοποθέτησης παίρνει αυτόματα το τσιπ BGA μετά την ολοκλήρωση της αποκόλλησης.

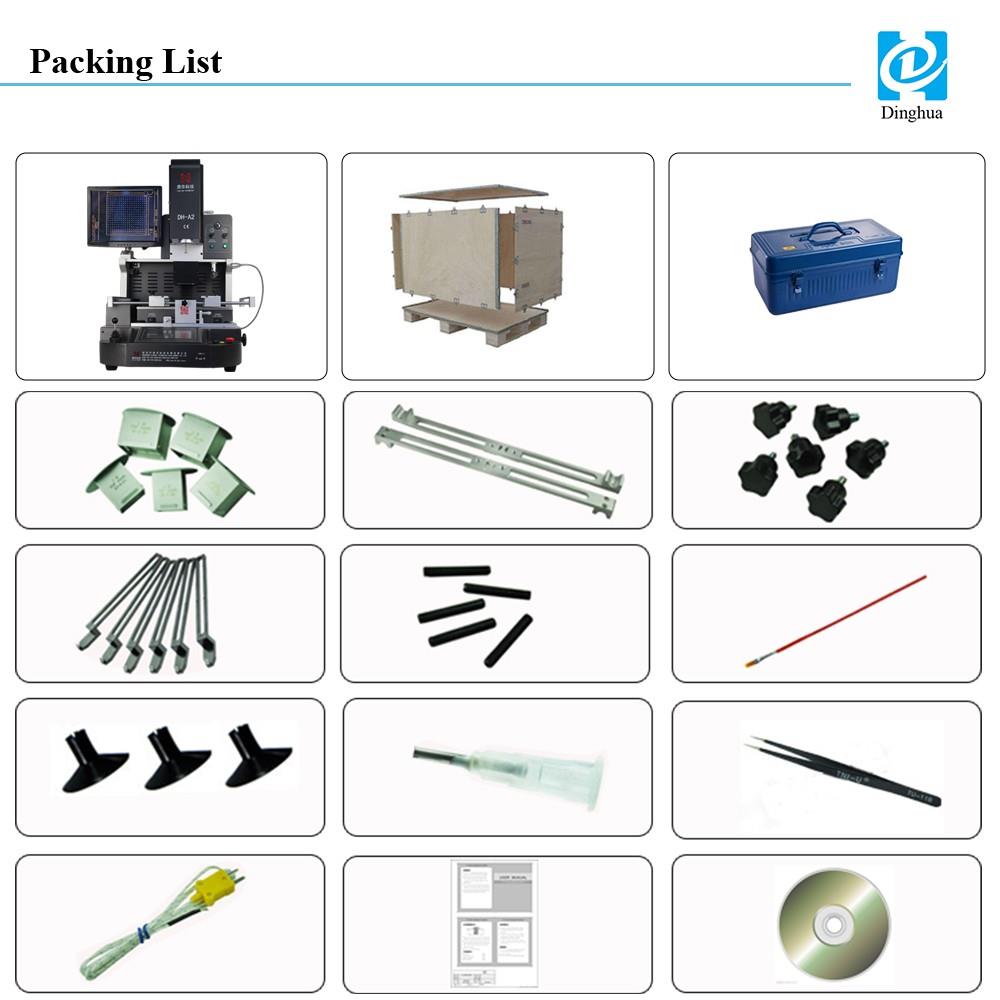

1. Μηχανή: 1 σετ
2. Όλα συσκευασμένα σε σταθερές και γερές ξύλινες θήκες, κατάλληλες για εισαγωγή και εξαγωγή.
3. Επάνω ακροφύσιο: 3 τμχ (31*31mm, 38*38mm, 41*41mm)
Κάτω ακροφύσιο: 2 τμχ (34 * 34 mm, 55 * 55 mm)
4. Δοκός:2 τεμ
5. Πόμολα δαμάσκηνου: 6 τεμ
6. Universal εξάρτημα: 6 τεμ
7. Βίδα στήριξης: 5 τεμ
8. Στυλό πινέλου: 1 τεμ
9. Κούπα κενού: 3 τεμ
10. Βελόνα κενού: 1 τεμ
11. Τσιμπιδάκι:1 τεμ
12. Καλώδιο αισθητήρα θερμοκρασίας: 1 τεμ
13. Βιβλίο επαγγελματικών οδηγιών: 1 τεμ
14. Διδακτικό CD: 1 τεμ
