Επισκευή CPU αυτοκινήτου
1. Αυτόματη μηχανή επανεπεξεργασίας BGA που χρησιμοποιείται για τη συσκευασία συστοιχιών πλέγματος στηλών, συσκευασίες κλίμακας τσιπ, τετραγωνικές επίπεδες συσκευασίες, συστοιχίες πλέγματος γης ή άλλες επισκευές SMD.
2.Οπτικό CCD με split-vision για τα μαξιλάρια συγκόλλησης τσιπ και μητρικής πλακέτας.
3. Τα προφίλ θερμοκρασίας μπορούν να αποθηκευτούν έως και 50000 ομάδες.
4. Ανεξάρτητη ονομασία για κάθε προφίλ θερμοκρασίας.
Περιγραφή
Αυτόματο μηχάνημα επεξεργασίας BGA για επισκευή cpu αυτοκινήτου
Μια CPU είναι ο πυρήνας της ECU, με αρκετούς πόρους και γνώσεις, η ECU μπορεί να επισκευαστεί,αλλά για διάγνωση και διόρθωση
το ελαττωματικό εξάρτημα απαιτεί πολλές δοκιμές, εξειδικευμένο εξοπλισμό,και ανάλογα με το τι προκάλεσε την αποτυχία,
πόσα εξαρτήματα είναι κατεστραμμένα καιποια εξαρτήματα χρειάζονται για αντικατάσταση κ.λπ. Εάν επισκευαστεί η CPU, ένα BGA
μηχανή επανεπεξεργασίαςείναι απαραίτητο να χρησιμοποιηθεί και η αυτόματη μηχανή επανεπεξεργασίας με σύστημα οπτικής ευθυγράμμισης CCD είναικαλύτερη επιλογή.

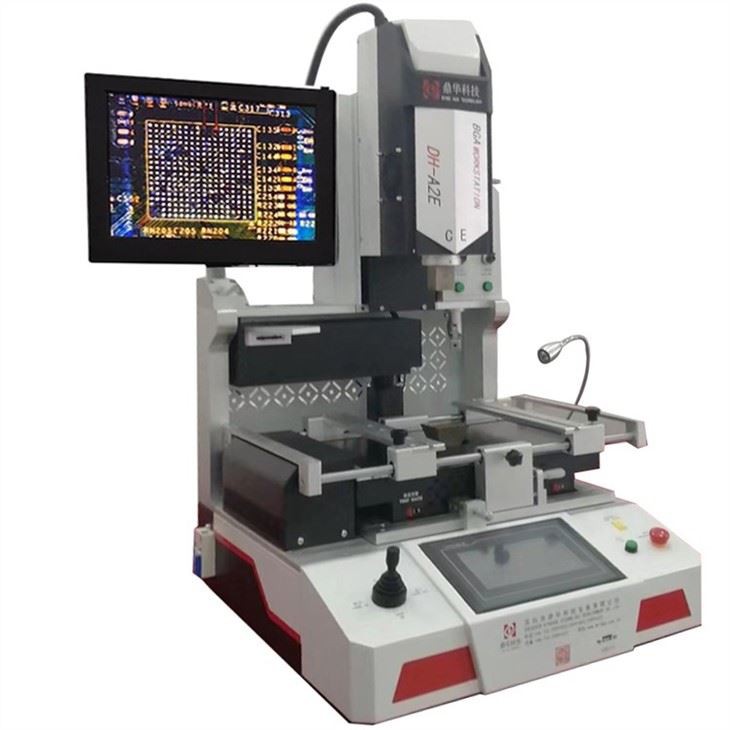

Για επισκευή CPU, το μοντέλο DH-A2E είναι εξαιρετικό:

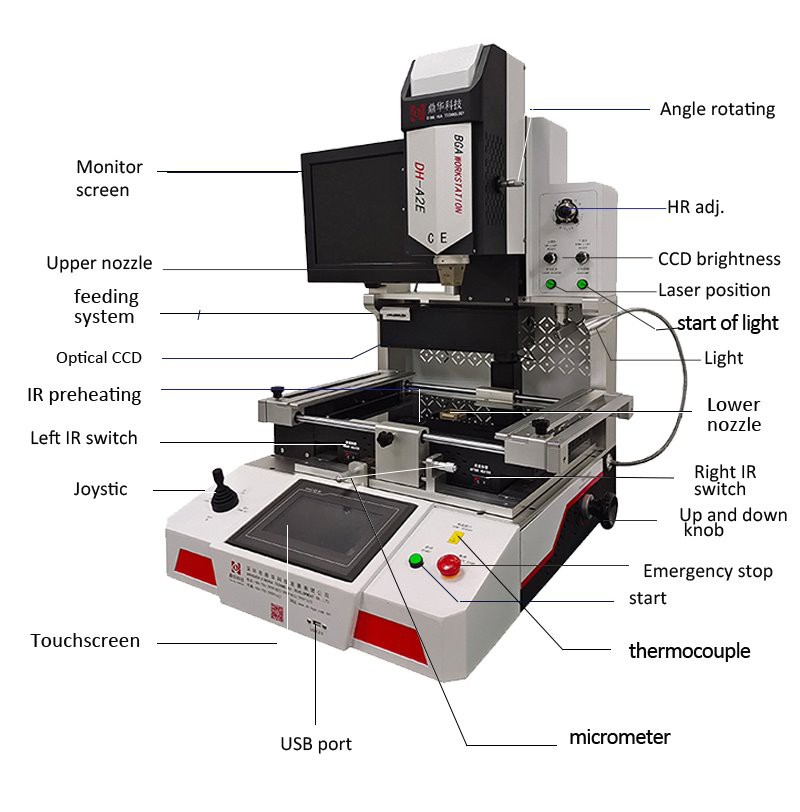

Εισαγωγή μηχανήματος:
| Είδη | Χρήση ή λειτουργία |
| Οθόνη οθόνης | Το τσιπ και η μητρική πλακέτα απεικονίζονται |
| Επάνω ακροφύσιο | Για τη συλλογή ζεστού αέρα για θέρμανση |
| Σύστημα τροφοδοσίας | Μεταφέρετε ή ανακυκλώστε αυτόματα μια τιμή σταθμού επανεργασίας bga chip |
| Οπτικό CCD | Ευθυγράμμιση και τοποθέτηση ορατών |
| IR προθέρμανση | Χώρος προθέρμανσης |
| Αριστερός διακόπτης υπερύθρων | Ενεργοποιήστε/απενεργοποιήστε το σταθμό συγκόλλησης bga |
| Joystic | Zoon σε/out |
| Οθόνη αφής | Για να ρυθμίσετε τη θερμοκρασία και το χρόνο bga σταθμού επανασφαιρισμού |
| Θύρα USB | Ανεβάστε λογισμικό ή κατεβάστε το προφίλ θερμοκρασίας |
| Μίμετρα | Βελτιστοποίηση +/-15χιλ |
| Θερμοστοιχείο | Δοκιμασμένες εξωτερικές θερμοκρασίες |
| Αρχή | Ξεκινήστε να εργάζεστε |
| Στάση έκτακτης ανάγκης | Σταμάτα να τρέχεις |
| Κουμπί πάνω και κάτω | Πάνω κάτω |
| Δεξί διακόπτης υπερύθρων | Ενεργοποίηση/απενεργοποίηση |
| Κάτω ακροφύσιο | Για τη συλλογή ζεστού αέρα για θέρμανση |
| Φως | Φωτισμός |
| Έναρξη φωτός | Ενεργοποίηση/απενεργοποίηση |
| Θέση λέιζερ | Για να εντοπίζονται γρήγορα |
| Φωτεινότητα CCD | Ρυθμισμένη φωτεινότητα |
| HR προσθ. | Ρυθμισμένη ροή ζεστού αέρα |
| Περιστροφή γωνίας | Περιστροφή τσιπ |
Οθόνη οθόνης
Μπορούν να απεικονιστούν τόσο τα μαξιλαράκια συγκόλλησης όσο και οι κουκκίδες της μητρικής πλακέταςτην οθόνη υγρών κρυστάλλων, με διαφορετικά χρώματα
για να είναι εύκολονα επικαλύπτονται.
Σήκωσε το τσιπ και κενό
Ο τροφοδότης τσιπ είναι αυτόματος για μεταφορά και επιστροφή τσιπ,το κενό και το επάνω ακροφύσιο είναι 2 σε 1, το οποίο μπορεί κάθετα
σηκώστε ένα τσιπ ή αντικαταστήστε ένα τσιπ στη μητρική πλακέτα.
Joystic της BGA rework macine για επισκευή cpu αυτοκινήτου.
Το joytic που έχει σχεδιαστεί για μια παλάμη μπορεί να χωρέσει πλήρωςμεγέθυνση ή σμίκρυνση κατά την ευθυγράμμιση σε μη αυτόματη κατάσταση.
Επιπλέον, το πάνω κεφάλι που ανεβαίνει ή προς τα κάτω μπορεί να είναιελέγχεται από το joytic καθώς και όταν είναι χειροκίνητο.

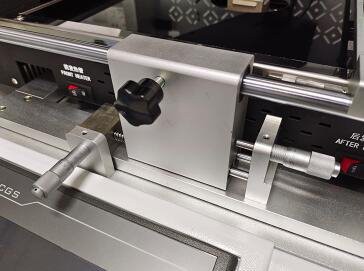

Μικρόμετρα για ευθυγράμμιση
Η επαναλαμβανόμενη ακρίβεια είναι έως 0,01 mm, η μητρική πλακέτα μπορείνα μετακινηθεί αριστερά ή δεξιά και πίσω ή πίσω 15mm, γωνία τσιπ
μπορεί να περιστραφεί περίπου 60 μοίρες.

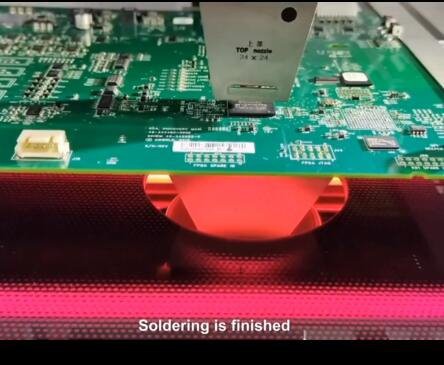

Θέρμανση για συγκόλληση
Υβριδική θέρμανση, συμπεριλαμβανομένης της θέρμανσης θερμού αέρα και υπέρυθρης θέρμανσης για το κάτω μέρος, για κατασκευήμητρική πλακέτα που προστατεύεται από τη μη θέρμανση.
Σχετικές γνώσεις σχετικά με τη μηχανή επανεπεξεργασίας BGA:
Συσκευές επιφανειακής τοποθέτησης και πλακέτες τυπωμένων κυκλωμάτων (PCB) με συσκευασία σφαιρικού πλέγματος (BGA)μπορούν και τα δύο να φινιριστούν ή να επισκευαστούν χρησιμοποιώντας ένα σταθμό επανεξέτασης BGA (SMD). Οι ειδικοί μπορούν να αντικαταστήσουντυχόν εξαρτήματα που λείπουν στα PCB χρησιμοποιώντας αυτούς τους σταθμούς επανεπεξεργασίας ή μπορούν να αφαιρέσουν ελαττωματικά κομμάτιακαι να τα αποκαταστήσει σε λάθος μέρη. Μπορούν επίσης να χρησιμοποιηθούν σταθμοί επανεργασίας
εργάζονται σε PCB πουνα έχετε άλλα SMD, πακέτα κλίμακας τσιπ, τετραπλά πακέτα, συσκευασίες συστοιχίας πλέγματος γης ή στήλη
Συσκευασία συστοιχίας πλέγματος. Επομένως, σταθμοί επανεπεξεργασίας SMD ή τεχνολογία επιφανειακής τοποθέτησης (SMT)ονομάζονται οι σταθμοί επανεργασίας
και για σταθμούς επανεργασίας BGA.
Το μέγεθος των PCB που μπορούν να υποβληθούν σε επεξεργασία, καθώς και τα είδη και ο αριθμός των εργασιών που μπορείγίνονται, καθορίζονται
από τα χαρακτηριστικά κάθε σταθμού επανεργασίας BGA. Για παράδειγμα, για πιο απλάλειτουργίες, οι σταθμοί επανεπεξεργασίας BGA χωρίς λειτουργικότητα split-vision λειτουργούν καλύτερα, αλλά αυτοί που το διαθέτουνδουλεύουν καλύτερα για πιο δύσκολες δουλειές. Επιπλέον, ορισμένοι σταθμοί επανεργασίας είναι πλήρως αυτοματοποιημένοι, άλλοιαπαιτούν πλήρη χειρωνακτική εργασία.
