Hot Air BGA Rework Station
1.Αυτόματη αποκόλληση, τοποθέτηση και συγκόλληση, αυτόματη συλλογή τσιπ όταν ολοκληρωθεί η αποκόλληση. 2.Εγκρίθηκε η πιστοποίηση CE. Διπλή προστασία (Προστατευτικό υπερθέρμανσης + λειτουργία διακοπής έκτακτης ανάγκης.)
Περιγραφή
Hot Air BGA Rework Station
1.Εφαρμογή Hot Air BGA Rework Station
Μητρική πλακέτα υπολογιστή, έξυπνο τηλέφωνο, φορητός υπολογιστής, πλακέτα λογικής MacBook, ψηφιακή κάμερα, κλιματιστικό, τηλεόραση και άλλα
ηλεκτρονικός εξοπλισμός από ιατρική βιομηχανία, βιομηχανία επικοινωνιών, αυτοκινητοβιομηχανία κ.λπ.

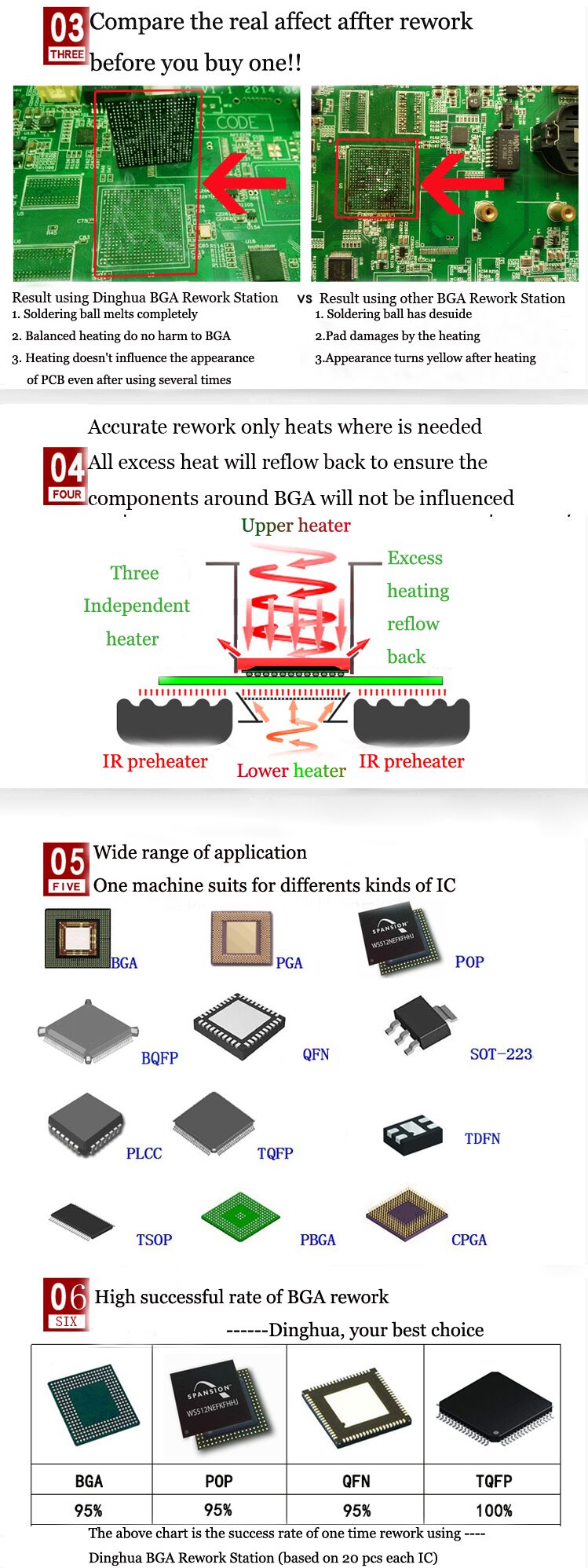

Κατάλληλο για διαφορετικά είδη τσιπ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, τσιπ LED.
2. Χαρακτηριστικά προϊόντος του σταθμού ανανέωσης θερμού αέρα BGA

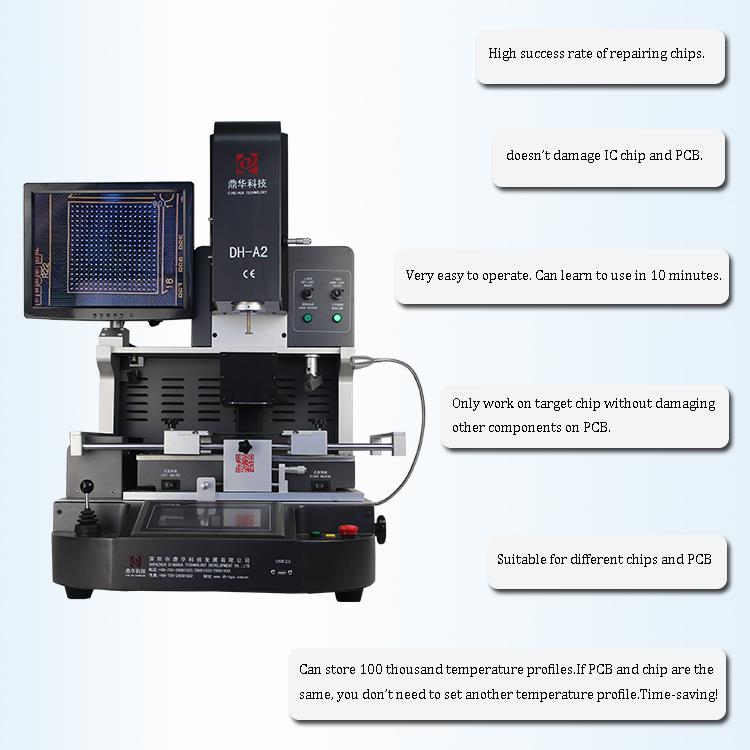

- Ακριβές σύστημα οπτικής ευθυγράμμισης

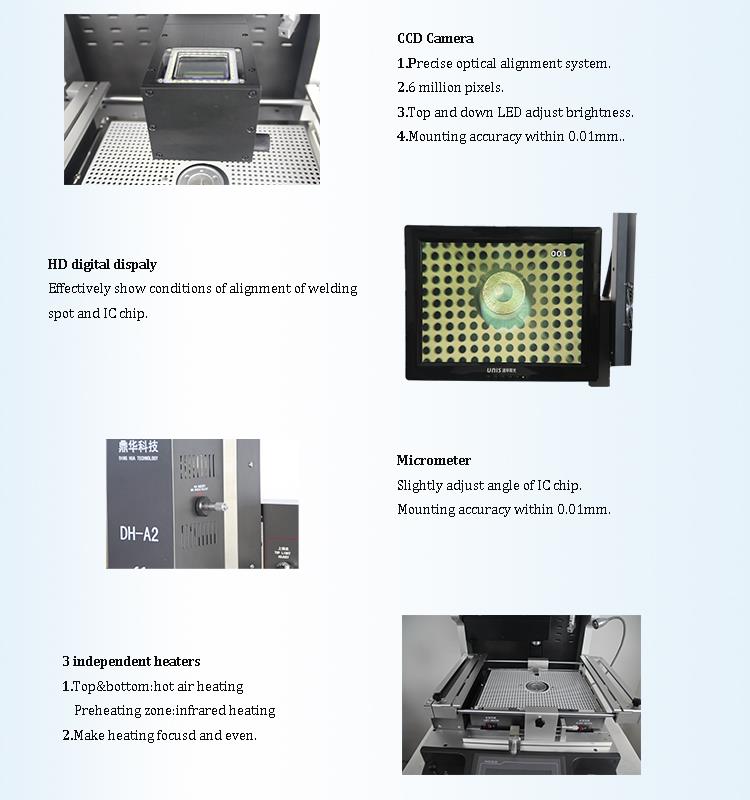

- Ενίσχυση κάμερας CCD έως και 200x, με λειτουργία ρύθμισης φωτεινότητας από πάνω/κάτω, η ακρίβεια τοποθέτησης είναι εντός 0,01 mm.

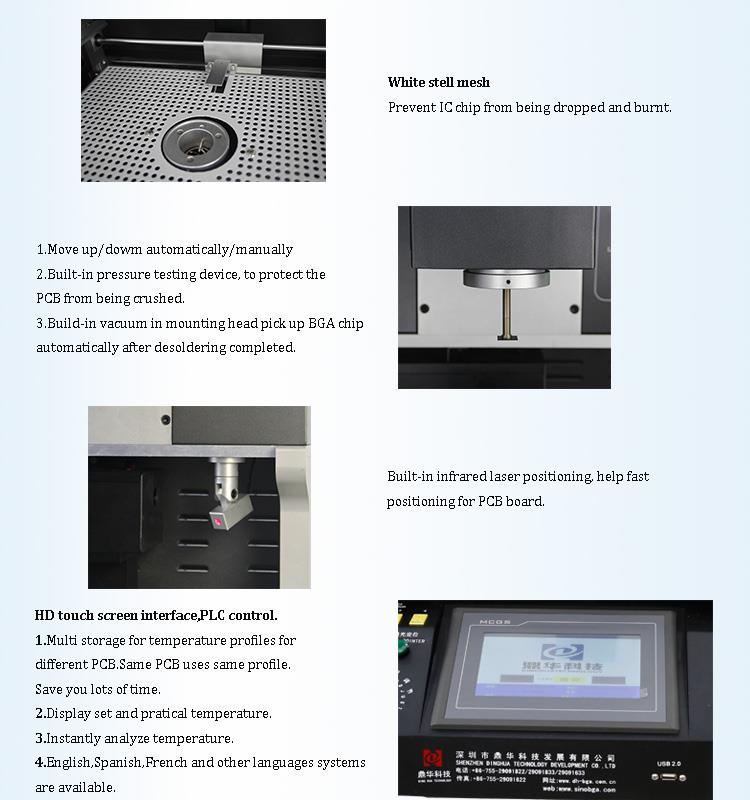

- Αυτόματη αποκόλληση, τοποθέτηση και συγκόλληση, αυτόματη συλλογή τσιπ όταν ολοκληρωθεί η αποκόλληση.
- Έρχεται με 5 διαφορετικά μεγέθη ακροφυσίων: Επάνω 31*31mm, 38*38mm, 41*41mm. Κάτω 34*34mm, 55*55mm

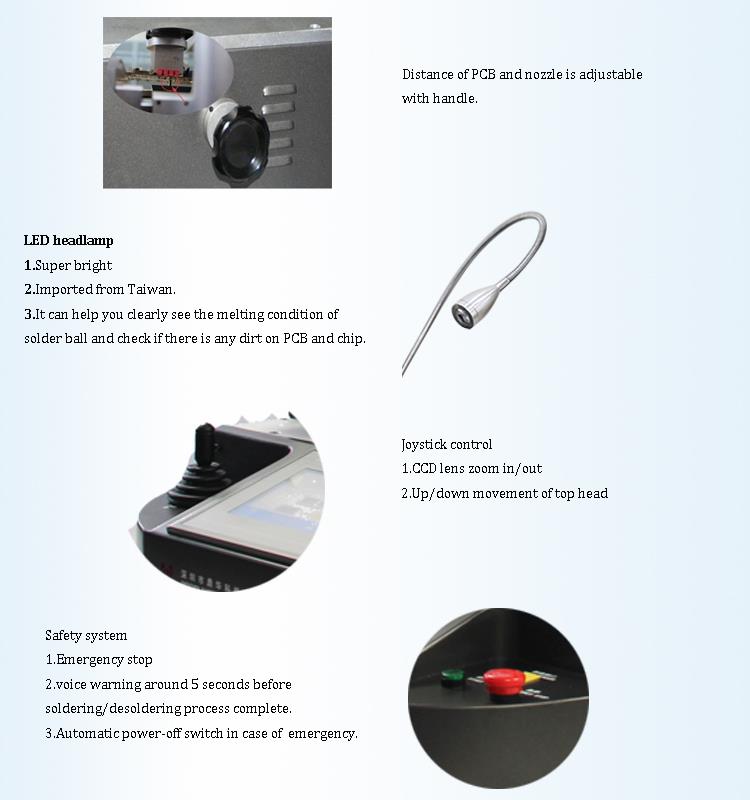

- Ανεμιστήρας υψηλής ισχύος διασταυρούμενης ροής, ψύχει το PCB πολύ γρήγορα, αποτρέποντάς το από παραμόρφωση.
3.Προδιαγραφές του σταθμού επανεργασίας θερμού αέρα BGA
| Εξουσία | 5300w |
| Κορυφαία θερμάστρα | Ζεστός αέρας 1200w |
| Κάτω θερμάστρα | Ζεστός αέρας 1200W. Υπέρυθρες 2700w |
| Τροφοδοτικό | AC220V±10% 50/60Hz |
| Διάσταση | Μ530*Π670*Υ790 χλστ |
| Τοποθέτηση | Υποστήριξη PCB με αυλάκι V και με εξωτερικό εξάρτημα γενικής χρήσης |
| Έλεγχος θερμοκρασίας | Θερμοστοιχείο τύπου K, έλεγχος κλειστού βρόχου, ανεξάρτητη θέρμανση |
| Ακρίβεια θερμοκρασίας | ±2 μοίρες |
| Μέγεθος PCB | Μέγιστο 450*490 mm, Ελάχ. 22 *22 mm |
| Βελτιστοποίηση πάγκου εργασίας | ±15mm εμπρός/πίσω, ±15mm δεξιά/αριστερά |
| Τσιπ BGA | 80*80-1*1 χιλ |
| Ελάχιστη απόσταση τσιπ | 0.15 χλστ |
| Αισθητήρας θερμοκρασίας | 1 (προαιρετικό) |
| Καθαρό βάρος | 70 κιλά |
4.Λεπτομέρειες Hot Air BGA Rework Station
5.Γιατί να επιλέξετε το Hot Air BGA Rework Station;
6.Πιστοποιητικό Hot Air BGA Rework Station
7.Συσκευασία & Αποστολή Hot Air BGA Rework Station
