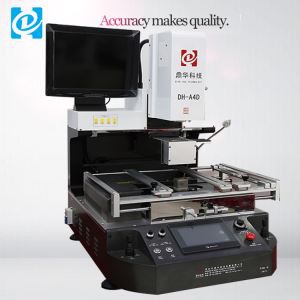

3 Ζώνες Θέρμανσης Οθόνη αφής BGA Μηχάνημα Rework

1. Εφαρμογή

Κατάλληλο για PCB διαφορετικών ηλεκτρονικών προϊόντων.

Η μητρική πλακέτα υπολογιστή, smartphone ( iPhone, Huawei, Samsung ), φορητός υπολογιστής, πλακέτα λογικής MacBook, ψηφιακή κάμερα, κλιματιστικό, τηλεόραση και άλλος ηλεκτρονικός εξοπλισμός από την ιατρική βιομηχανία, τη βιομηχανία επικοινωνιών, την αυτοκινητοβιομηχανία κ.λπ.

Κατάλληλο για διαφορετικά είδη τσιπ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, τσιπ LED.

2. Χαρακτηριστικά προϊόντος



• Αυτόματη αποκόλληση, τοποθέτηση και συγκόλληση.

• Το ακριβές σύστημα οπτικής ευθυγράμμισης

Ο φακός κάμερας CCD Panasonic αυξάνει αποτελεσματικά την ακρίβεια της ευθυγράμμισης και το ποσοστό επιτυχίας της επισκευής. Η εικόνα εμφανίζεται στην οθόνη της οθόνης.

• Η κορυφαία ροή ζεστού αέρα είναι ρυθμιζόμενη, για να καλύψει τη ζήτηση οποιωνδήποτε τσιπ

•Ενσωματωμένος εντοπισμός λέιζερ υπερύθρων, βοήθεια για γρήγορη τοποθέτηση για PCB.

•Σχεδίαση επάνω κεφαλή θέρμανσης και κεφαλή στήριξης 2 σε 1.

•Κεφαλή τοποθέτησης με ενσωματωμένη συσκευή δοκιμής πίεσης, για προστασία του PCB από σύνθλιψη.

3. Προδιαγραφή

Εξουσία	5300w
Κορυφαία θερμάστρα	Ζεστός αέρας 1200w
Κάτω θερμάστρα	Ζεστός αέρας 1200W. Υπέρυθρες 2700w
Τροφοδοτικό	AC220V±10% 50/60Hz
Διάσταση	Μ530*Π670*Υ790 χλστ
Τοποθέτηση	Υποστήριξη PCB με αυλάκι V και με εξωτερικό εξάρτημα γενικής χρήσης
Έλεγχος θερμοκρασίας	Θερμοστοιχείο τύπου K, έλεγχος κλειστού βρόχου, ανεξάρτητη θέρμανση
Ακρίβεια θερμοκρασίας	±2 μοίρες
Μέγεθος PCB	Μέγιστο 450*490 χλστ., Ελάχ. 22 *22 χλστ
Βελτιστοποίηση πάγκου εργασίας	±15mm εμπρός/πίσω, ±15mm δεξιά/αριστερά
Τσιπ BGA	80*80-1*1 χιλ
Ελάχιστη απόσταση τσιπ	0.15 χλστ
Αισθητήρας θερμοκρασίας	1 (προαιρετικό)
Καθαρό βάρος	70 κιλά

4. Λεπτομέρειες

1.CCD κάμερα (ακριβές σύστημα οπτικής ευθυγράμμισης)

2. Ψηφιακή οθόνη HD.

3. Μικρόμετρο (ρυθμίστε τη γωνία ενός τσιπ) ;

4.3 ανεξάρτητες θερμάστρες (ζεστός αέρας & υπέρυθρες).

5. Τοποθέτηση με λέιζερ.

6. Διεπαφή οθόνης αφής HD, έλεγχος PLC.

7. Προβολέας Led ;

8.Έλεγχος joystick.

5.Γιατί να επιλέξετε το μηχάνημα επανεπεξεργασίας οθόνης αφής 3 ζωνών θέρμανσης;



6. Πιστοποιητικό

Για να προσφέρει ποιοτικά προϊόντα, η SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD ήταν η πρώτη που πέρασε τα πιστοποιητικά UL, E-MARK, CCC, FCC, CE ROHS. Εν τω μεταξύ, για να βελτιώσει και να τελειοποιήσει το σύστημα ποιότητας, η Dinghua έχει περάσει την πιστοποίηση επιτόπου ελέγχου ISO, GMP, FCCA, C-TPAT.

7. Συσκευασία & αποστολή



8. Επικοινωνήστε μαζί μας

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.Συχνές ερωτήσεις

• Σε μια μηχανή επανεπεξεργασίας BGA, ποιοι είναι οι βασικοί παράγοντες για ένα υψηλό ποσοστό επιτυχίας επισκευής PCB και τσιπ;

Α: Έγχρωμο οπτικό σύστημα με λειτουργίες διαίρεσης όρασης, διαχωρισμού δύο χρωμάτων, zoom in/out και μικρορύθμιση, εξοπλισμένο με συσκευή ανίχνευσης εκτροπών, με αυτόματη εστίαση και λειτουργία λογισμικού

•Πώς εγγυάται η μηχανή επανεπεξεργασίας BGA την ευθυγράμμιση ακριβείας της σφαίρας συγκόλλησης στα τσιπ και της άρθρωσης συγκόλλησης σε PCB;

Α: Έγχρωμο σύστημα οπτικής όρασης, με χειροκίνητη κίνηση άξονα x, Y, με λειτουργία διχρωμίας split light, zoom in/out και μικροσυντονισμού, συμπεριλαμβανομένης της συσκευής ανάλυσης διαφοράς χρωμάτων. Η οθόνη εμφανίζει ξεκάθαρα την κατάσταση ευθυγράμμισης της σφαίρας συγκόλλησης στα τσιπ και του συνδέσμου συγκόλλησης σε PCB.

•Ποια είναι η αρχή της θέρμανσης ζεστού αέρα και υπέρυθρης ακτινοβολίας της μηχανής επανεπεξεργασίας BGA;

Α: Υπάρχουν τρεις ανεξάρτητες θερμάστρες. Top Hot Air + Bottom Hot Air + Υπέρυθρη πλατφόρμα προθέρμανσης. Ο ζεστός αέρας έχει το πλεονέκτημα της γρήγορης θέρμανσης και ψύξης. Η θερμοκρασία ελέγχεται πολύ εύκολα Το κάτω μέρος του υπέρυθρου για να αποφευχθεί η παραμόρφωση PCB (Γενικοί λόγοι παραμόρφωσης: Μεγάλη διαφορά θερμοκρασίας μεταξύ των τοποθεσιών του τσιπ PCB και στόχου BGA.) Αυτό το μοντέλο της μηχανής είναι σχετικά εύκολο στον έλεγχο και η θερμοκρασία είναι εύκολο στον έλεγχο.
