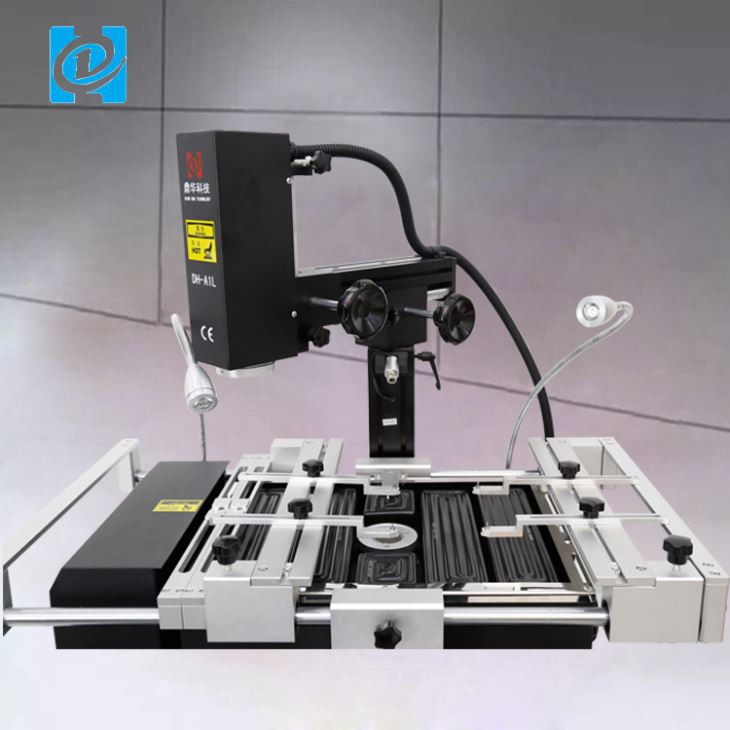

Οθόνη αφής θερμού αέρα BGA Rework Machine
Οθόνη αφής ζεστού αέρα bga μηχάνημα επανεργασίας Γρήγορη προεπισκόπηση: Διαφημιστική τιμή! Το DH-A1L BGA Rework Machine με λειτουργία reflow θέρμανσης είναι τώρα σε απόθεμα. Με καλύτερες σχεδιαστικές ιδέες, η ακρίβεια στερέωσης BGA του μηχανήματος παραμένει στα 0,01 mm. Αφοσιωθήκαμε στην επανεπεξεργασία bga & την αυτόματη...
Περιγραφή
Οθόνη αφής ζεστού αέρα bga μηχανή επανεπεξεργασίας
Γρήγορη προεπισκόπηση:
Τιμή προσφοράς! Το DH-A1L BGA Rework Machine με λειτουργία reflow θέρμανσης είναι τώρα σε απόθεμα. Με καλύτερο σχεδιασμό
Ιδέες, η ακρίβεια τοποθέτησης BGA του μηχανήματός μας παραμένει εντός 0,01 mm. Αφοσιωθήκαμε στο bga rework & automatic
μηχανήματα, που καλύπτουν το μεγαλύτερο μέρος της Ινδίας, της Ευρώπης και της αμερικανικής αγοράς. Αναμένουμε να γίνουμε ο επί μακρόν συνεργάτης σας
Κίνα.
| Προσδιορισμός | ||
|
1 |
Εξουσία |
4900W |
|
2 |
Κορυφαία θερμάστρα |
Ζεστός αέρας 800W |
|
3 |
Κάτω θερμάστρα Σιδερένιο καλοριφέρ |
Ζεστός αέρας 1200W, Υπέρυθρες 2800W 90w |
|
4 |
Τροφοδοτικό |
AC220V±10%50/60Hz |
|
5 |
Διάσταση |
640*730*580 χλστ |
|
6 |
Τοποθέτηση |
Η αυλάκωση V, η υποστήριξη PCB μπορεί να ρυθμιστεί προς οποιαδήποτε κατεύθυνση με εξωτερικό εξάρτημα γενικής χρήσης |
|
7 |
Έλεγχος θερμοκρασίας |
Θερμοστοιχείο τύπου Κ, έλεγχος κλειστού βρόχου, αυτόνομη θέρμανση |
|
8 |
Ακρίβεια θερμοκρασίας |
±2 μοίρες |
|
9 |
Μέγεθος PCB |
Μέγιστο 500*400 mm Ελάχ. 22*22 mm |
|
10 |
Τσιπ BGA |
2*2-80*80 χλστ |
|
11 |
Ελάχιστη απόσταση τσιπ |
0.15 χλστ |
|
12 |
Εξωτερικός αισθητήρας θερμοκρασίας |
1 (προαιρετικό) |
|
13 |
Καθαρό βάρος |
45 κιλά |
2.Κύρια χαρακτηριστικά του σταθμού επανεργασίας DH-A1L BGA

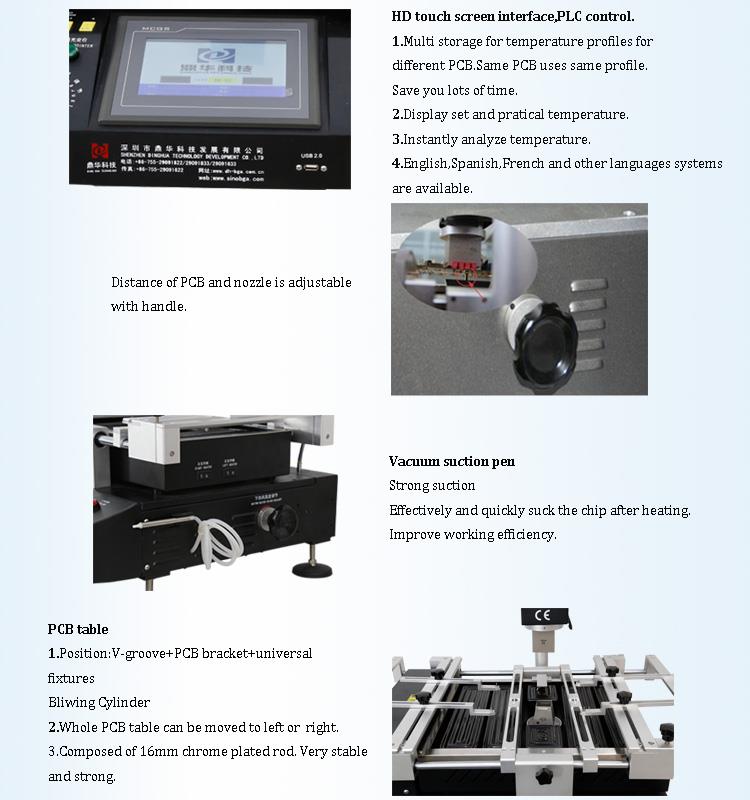

Οθόνη αφής υψηλής ευκρίνειας, έλεγχος PLC, μπορεί να αποθηκεύσει προφίλ πολλαπλών ομάδων. Εμφάνιση του σετ και μετρημένου σε πραγματικό χρόνο
θερμοκρασία με λειτουργία ανάλυσης στιγμιαίας καμπύλης θερμοκρασίας. Μπορεί να δείξει την καθορισμένη και μετρημένη θερμοκρασία.
Για αλλαγή και ανάλυση του προφίλ.
Θερμοστοιχείο τύπου K υψηλής ακρίβειας με έλεγχο στενού βρόχου, ισχύ εξόδου και σύστημα ελέγχου υιοθετούν οπτική απομόνωση
τεχνολογία. Το αυτορυθμιζόμενο σύστημα PID ελέγχει τη θερμοκρασία με ακρίβεια και η απόκλιση θερμοκρασίας είναι εντός 2 μοιρών.
Εν τω μεταξύ, ο εξωτερικός αισθητήρας θερμοκρασίας καθιστά δυνατή την ανάλυση και την αναθεώρηση θερμοκρασίας σε πραγματικό χρόνο.
Το PCB V-groove μπορεί να ρυθμιστεί προς οποιαδήποτε κατεύθυνση με εξωτερικό εξάρτημα γενικής χρήσης, κατάλληλο για όλα τα είδη επισκευής BGA.
Το ευέλικτο και αφαιρούμενο εξάρτημα γενικής χρήσης μπορεί να προστατεύσει την πλακέτα PCB από παραμόρφωση και φθορά, ακανόνιστη πλακέτα
μπορεί εύκολα να τοποθετηθεί μαζί του.
Προσφέρετε όλα τα είδη ακροφυσίων θερμού αέρα, με περιστροφή 360 μοιρών. εύκολο στην εγκατάσταση και αλλαγή, προσαρμοσμένο είναι διαθέσιμο.
Εφαρμογή
Αυτό το μηχάνημα χρησιμοποιείται για την επισκευή του σπασμένου chipset BGA (Ball Grid Array) στη μητρική πλακέτα PCB.
Εφαρμογή BGA
1.PCBA φορητών υπολογιστών & επιτραπέζιων υπολογιστών
2. Κονσόλα παιχνιδιών, όπως το Xbox one, το Play Station 4
3.Κινητό τηλέφωνο PCBA
4.Μητρική πλακέτα αποκωδικοποιητή τηλεόρασης και τηλεόρασης
5.Διακομιστής, Εκτυπωτής, Κάμερα κλπ μητρική πλακέτα

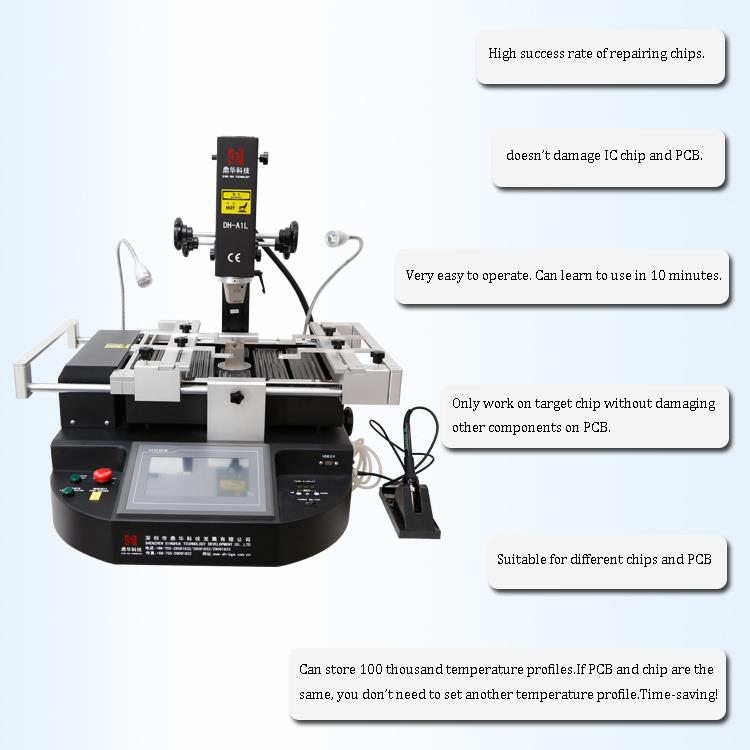

3.Γιατί θα πρέπει να επιλέξετε το σταθμό επανεργασίας DH-A1L BGA;
4. Σχετικές γνώσεις:
Πλεονεκτήματα του BGA
Το BGA είναι μια λύση στο πρόβλημα της παραγωγής ενός μικροσκοπικού πακέτου για ένα ολοκληρωμένο κύκλωμα με πολλές εκατοντάδες
καρφίτσες. Οι συστοιχίες πλέγματος καρφιτσών και τα πακέτα τοποθέτησης επιφάνειας διπλής σε σειρά (SOIC) παράγονταν με όλο και περισσότερες ακίδες,
και με μειωμένη απόσταση μεταξύ των ακίδων, αλλά αυτό προκαλούσε δυσκολίες στη διαδικασία συγκόλλησης. Ως πακέτο
Οι ακίδες πλησίασαν περισσότερο μεταξύ τους, ο κίνδυνος να γεφυρωθούν κατά λάθος οι γειτονικοί πείροι με συγκόλληση μεγάλωνε.
Ένα επιπλέον πλεονέκτημα των πακέτων BGA έναντι των συσκευασιών με διακριτά καλώδια (δηλ. πακέτα με πόδια) είναι η χαμηλότερη θερμική
αντίσταση μεταξύ της συσκευασίας και του PCB. Αυτό επιτρέπει τη θερμότητα που παράγεται από το ολοκληρωμένο κύκλωμα μέσα στη συσκευασία
να ρέει πιο εύκολα στο PCB, αποτρέποντας την υπερθέρμανση του τσιπ.
Όσο πιο κοντός είναι ένας ηλεκτρικός αγωγός, τόσο μικρότερη είναι η ανεπιθύμητη αυτεπαγωγή του, ιδιότητα που προκαλεί ανεπιθύμητη παραμόρφωση
των σημάτων σε ηλεκτρονικά κυκλώματα υψηλής ταχύτητας. Τα BGA, με την πολύ μικρή τους απόσταση μεταξύ της συσκευασίας και του PCB, έχουν χαμηλή αυτεπαγωγή μολύβδου, δίνοντάς τους ανώτερη ηλεκτρική απόδοση σε σχέση με τις καρφιτσωμένες συσκευές.

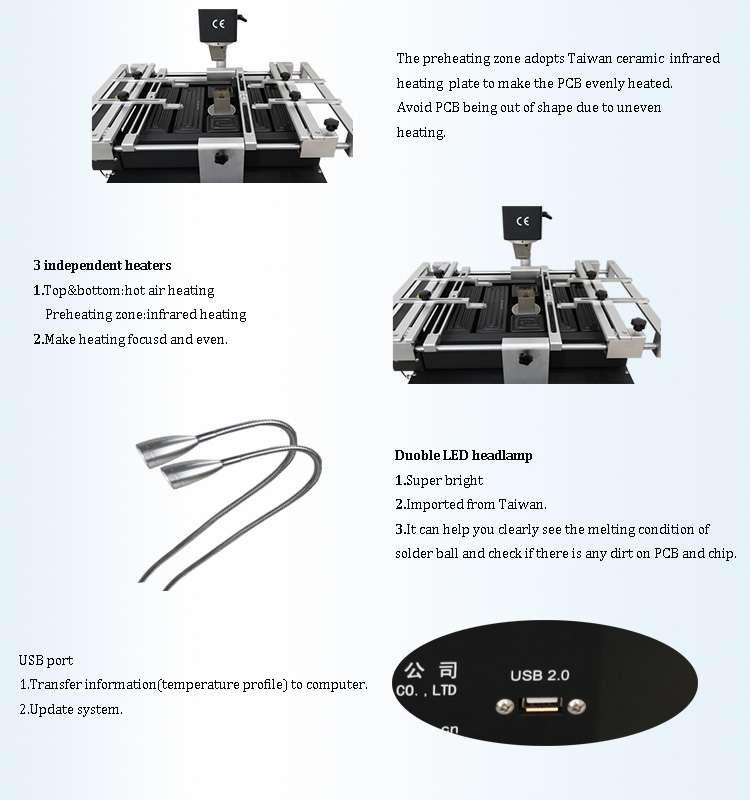

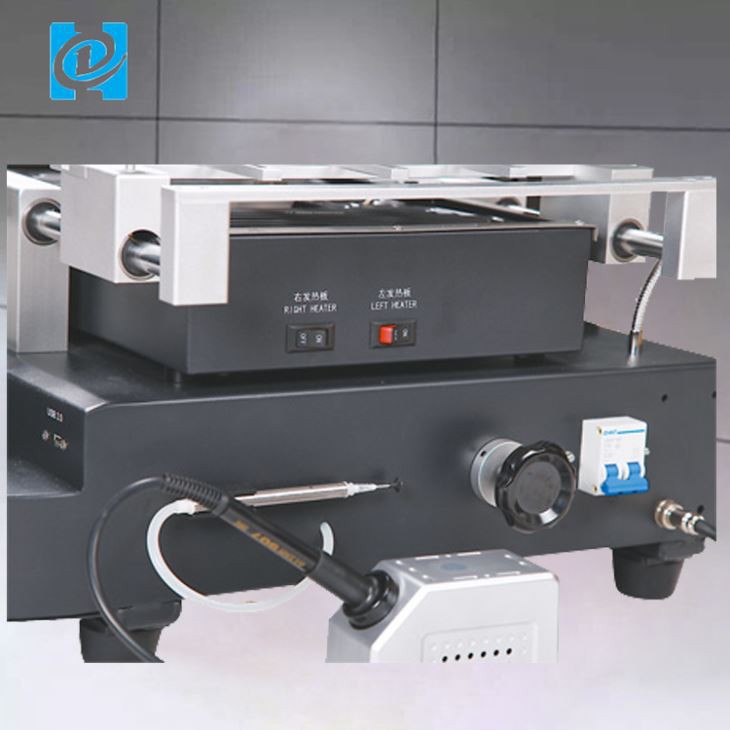

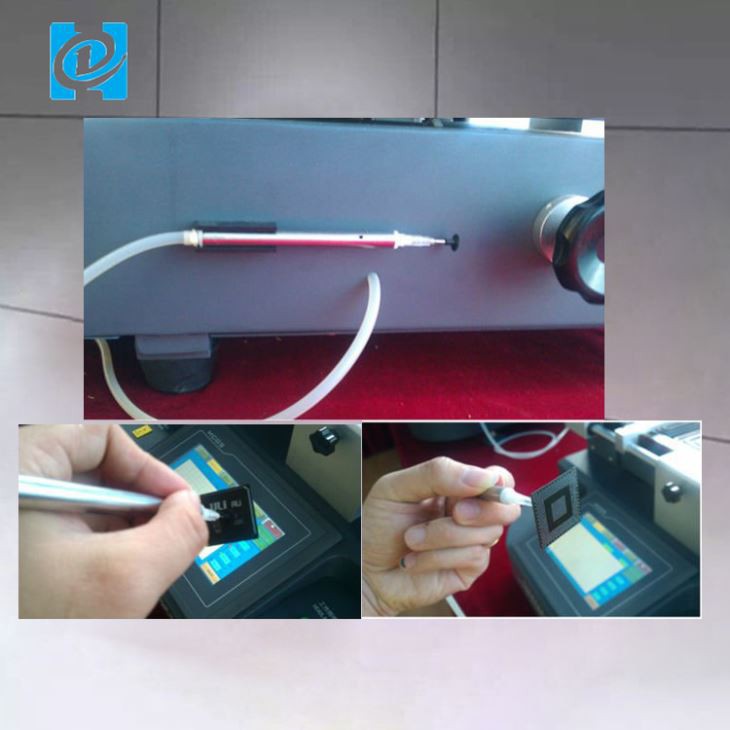

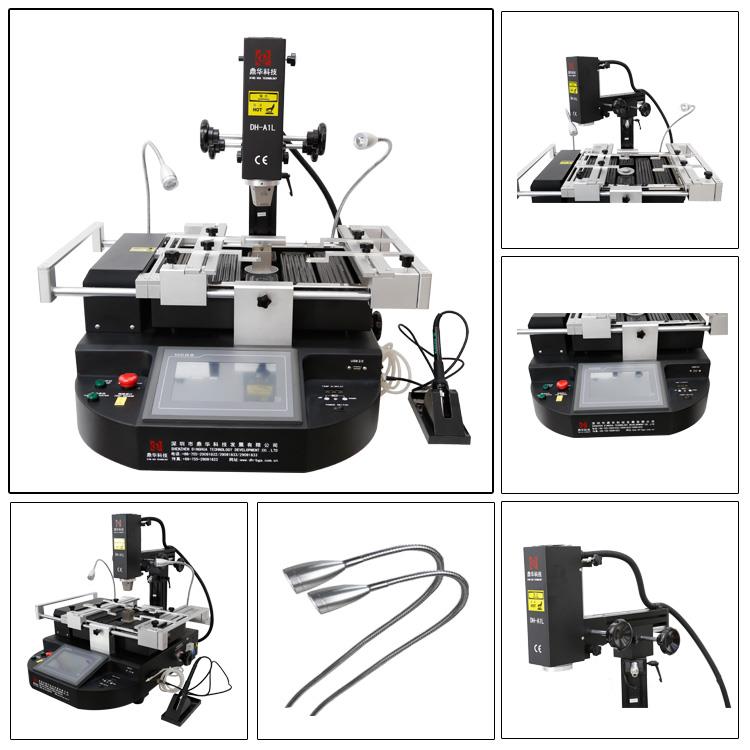

5.Αναλυτικές Εικόνες DH-A1L BGA REWORK STATION

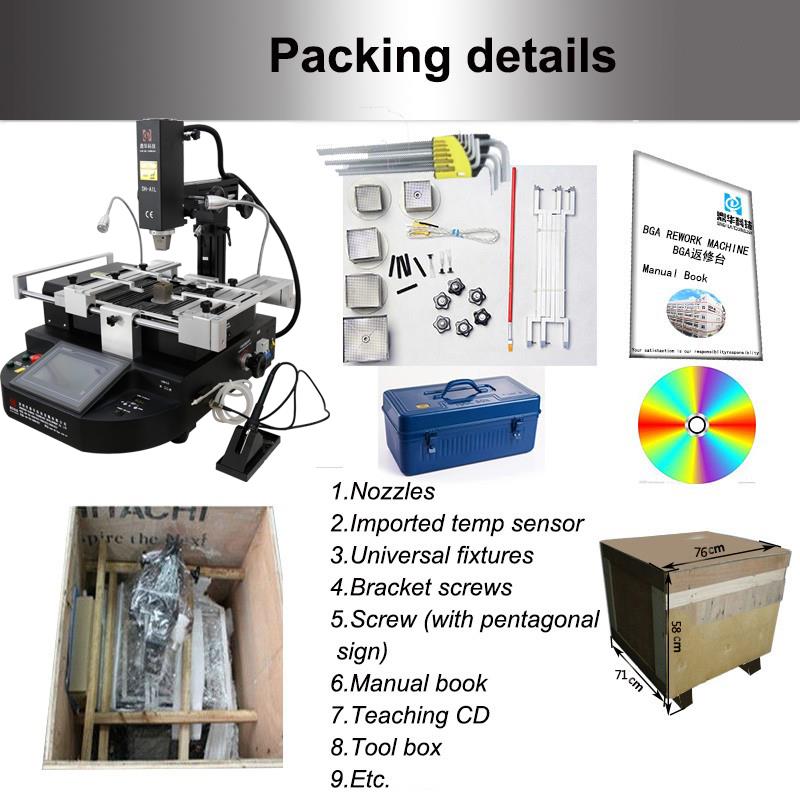

6.Στοιχεία συσκευασίας & παράδοσης DH-A1L BGA REWORK STATION
Στοιχεία παράδοσης DH-A1L BGA REWORK STATION
|
Αποστολή: |
|
1.Η αποστολή θα γίνει εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής. |
|
2. Αποστολή γρήγορης παράδοσης με DHL, FedEX, TNT, UPS και άλλους τρόπους, συμπεριλαμβανομένων δια θαλάσσης ή αεροπορικώς. |
7.Συχνές ερωτήσεις
Ε: Γιατί να μας επιλέξετε;
Ε: Πώς κάνω την πληρωμή; Ποιος τρόπος είναι καλύτερος;
Ε: Τι λέτε για το πακέτο; Είναι ασφαλές κατά την παράδοση;
Ε: Είναι εύκολο να λειτουργήσει αυτό το μηχάνημα; αν δεν έχω εμπειρία, μπορώ να το λειτουργήσω καλά;
Παρέχετε το εγχειρίδιο χρήσης και τα βίντεο λειτουργίας για να μας υποστηρίξετε;
