Υπέρυθρη οθόνη αφής SMD Rework Station
Το Rework Station είναι το σύστημα που προορίζεται για τη συγκόλληση και την αποκόλληση στα εξαρτήματα της μονάδας στην πλακέτα. Τα εξαρτήματα της μονάδας θα είναι κανονικά πολύ μικρή επιφάνεια στην πλακέτα, επομένως, η πλακέτα θα θερμαίνεται σε μια μικρή μόνο περιοχή. Σε αυτή την περίπτωση, η πλακέτα μπορεί να παραμορφωθεί από τη θερμότητα και τα παρακείμενα μέρη μπορεί να υποστούν ζημιά λόγω θερμότητας.
Περιγραφή

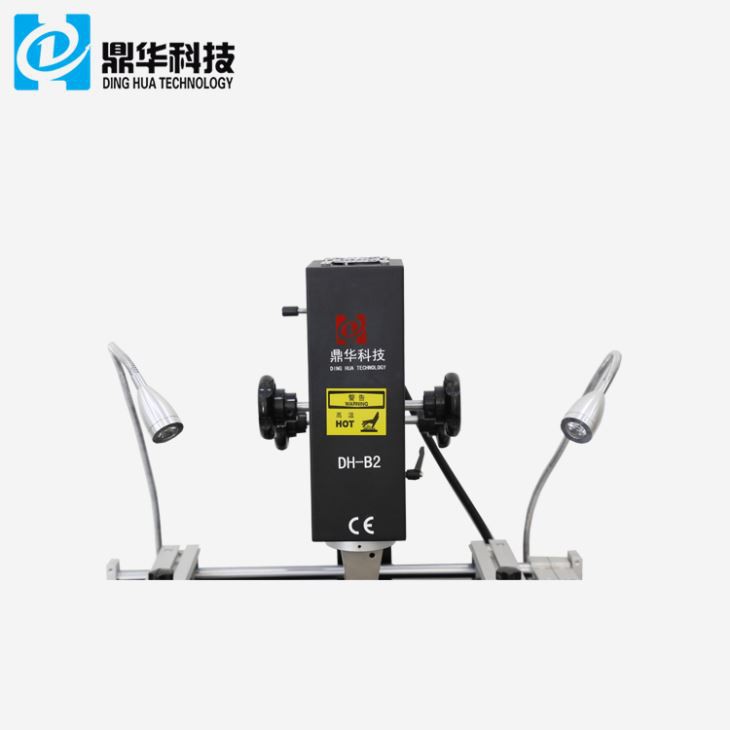

Υπέρυθρη οθόνη αφής SMD Rework Station
1. Χαρακτηριστικά προϊόντος του σταθμού επανεργασίας SMD οθόνης αφής υπερύθρων
1. Η ροή του αέρα και η θερμοκρασία είναι ρυθμιζόμενα σε ένα ευρύ φάσμα για να σχηματίσουν ένα αεράκι υψηλής θερμοκρασίας.
2. Η κινητή κεφαλή θέρμανσης είναι εύκολη στη λειτουργία, η κεφαλή ζεστού αέρα και η κεφαλή τοποθέτησης είναι χειροκίνητα
ελεγχόμενη, συρόμενη σχάρα PCB είναι μικρο-ρυθμιζόμενη με x. Και. Άξονας Υ.
3. Διεπαφή οθόνης αφής, έλεγχος plc, ικανός να εμφανίζει καμπύλες θερμοκρασίας και δύο καμπύλες ανίχνευσης
Την ίδια στιγμή.
4. Εμφανίζονται ψηφιακά δύο ανεξάρτητες περιοχές θέρμανσης, θερμοκρασία και χρόνος.
5. Τα στηρίγματα για το πλαίσιο στήριξης συγκόλλησης BGA είναι μικρο-ρυθμιζόμενα για να περιορίζουν την τοπική βύθιση
στην περιοχή συγκόλλησης.
2.Προδιαγραφή του σταθμού επανεργασίας SMD οθόνης αφής υπερύθρων

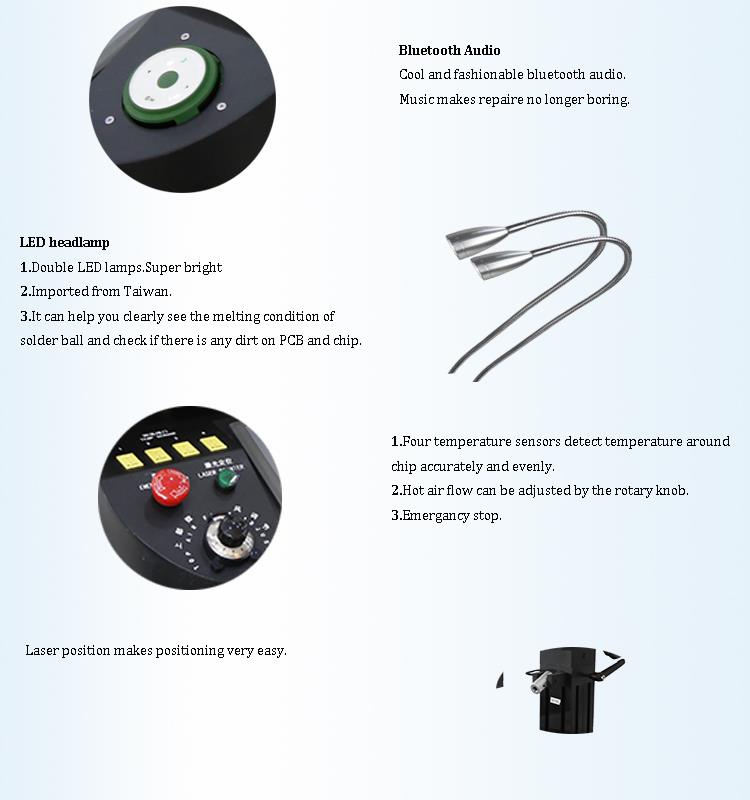

3.Λεπτομέρειες υπέρυθρης οθόνης αφής smd rework σταθμό
Διασύνδεση οθόνης αφής HD.
2.Three ανεξάρτητες θερμάστρες (ζεστός αέρας & υπέρυθρες)?
3. Στυλό κενού.
4. Προβολέας Led.

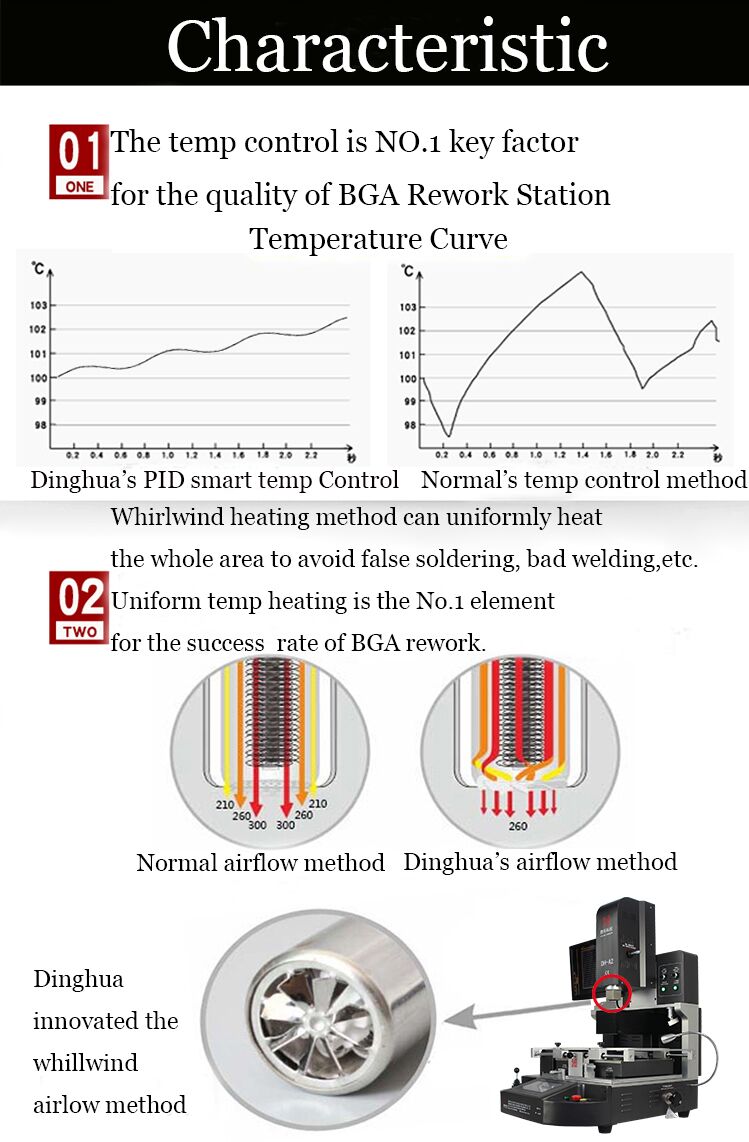

4.Γιατί να επιλέξετε τον σταθμό επανεργασίας smd της οθόνης αφής υπερύθρων μας;
5.Πιστοποιητικό υπέρυθρης οθόνης αφής smd rework station
6.Συσκευασία & Αποστολή σταθμού επανεργασίας smd οθόνης αφής υπερύθρων
7. Επικοινωνήστε μαζί μας
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.Σχετικές γνώσεις
Προφύλαξη επανεπεξεργασίας BGA
1.Ορισμός προθέρμανσης: Η προθέρμανση θερμαίνει ολόκληρο το συγκρότημα κάτω από το σημείο τήξης της συγκόλλησης και του
θερμοκρασία αναρροής.
Πλεονεκτήματα της προθέρμανσης: Ενεργοποιήστε τη ροή, αφαιρέστε τα οξείδια και τις επιφανειακές μεμβράνες του μετάλλου που πρόκειται να συγκολληθεί
και τα πτητικά της ίδιας της ροής, ενισχύουν το φαινόμενο διαβροχής, μειώνουν τη διαφορά θερμοκρασίας μεταξύ
το άνω και το κάτω PCB, αποτρέπουν τη ζημιά λόγω θερμότητας, αφαιρούν την υγρασία και αποτρέπουν το φαινόμενο ποπ κορν,
μειώστε τη διαφορά θερμοκρασίας.
Μέθοδος προθέρμανσης: Τοποθετήστε το PCB στον επωαστήρα για 8 έως 20 ώρες σε θερμοκρασία 80 έως 100 βαθμούς
(ανάλογα με το μέγεθος PCB).
2. "Ποπ κορν": αναφέρεται στην παρουσία υγρασίας σε ένα ολοκληρωμένο κύκλωμα ή συσκευή SMD κατά τη διάρκεια της συγκόλλησης
διαδικασία θερμαίνεται γρήγορα, έτσι ώστε η διαστολή της υγρασίας, το φαινόμενο της μικρο-ρωγμής.
3. Η θερμική ζημιά περιλαμβάνει: παραμόρφωση μολύβδου. αποκόλληση του υποστρώματος, λευκές κηλίδες, φουσκάλες ή αποχρωματισμός.
Η ενδογενής παραμόρφωση του υποστρώματος και η υποβάθμιση των στοιχείων του κυκλώματος προκαλούνται από προβλήματα «αορατότητας»,
λόγω διαφορετικών συντελεστών διαστολής διαφορετικών υλικών.
4. Τρεις μέθοδοι για προθέρμανση PCB σε τοποθέτηση ή επανεπεξεργασία:
Φούρνος: Η εσωτερική υγρασία του BGA μπορεί να ψηθεί για να αποφευχθούν τα ποπ κορν και άλλα φαινόμενα
Θερμές πλάκες: Αυτή η μέθοδος δεν υιοθετείται επειδή η υπολειπόμενη θερμότητα στην εστία εμποδίζει τον ρυθμό ψύξης του
ο σύνδεσμος συγκόλλησης, οδηγεί στην καθίζηση του μολύβδου, σχηματίζει μια δεξαμενή μολύβδου και μειώνει την αντοχή του συνδέσμου συγκόλλησης.
Θύρα ζεστού αέρα: Ανεξάρτητα από το σχήμα και τη δομή του πυθμένα του συγκροτήματος PCB, η ενέργεια του θερμού ανέμου μπορεί
εισάγετε απευθείας όλες τις γωνίες και τις ρωγμές του συγκροτήματος PCB, έτσι ώστε το PCB να μπορεί να θερμανθεί ομοιόμορφα και η θέρμανση
ο χρόνος μπορεί να μειωθεί.
