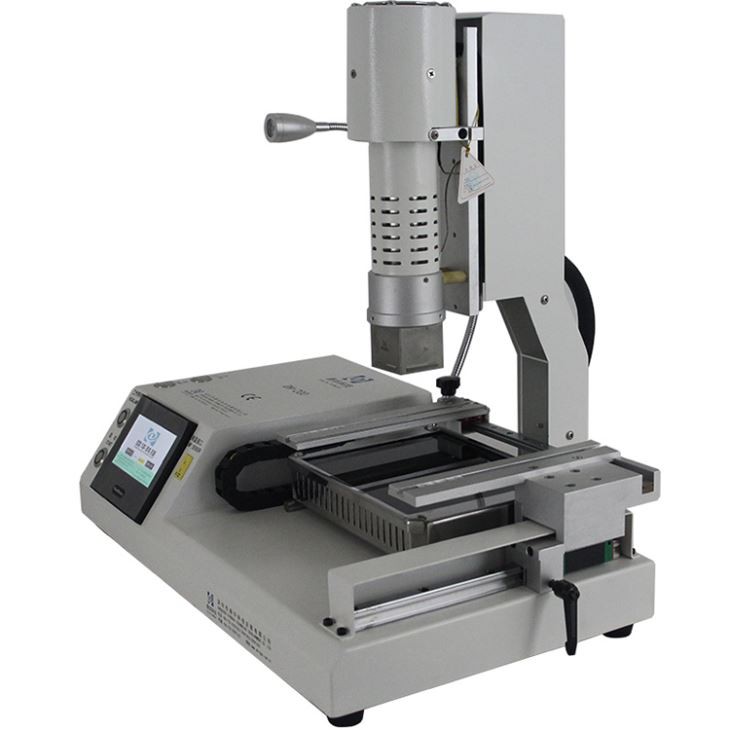

HD Touch Screen Bga Soldering Station

Σταθμός συγκόλλησης BGA οθόνης αφής HD



Μικρό μηχάνημα επανεπεξεργασίας κινητού τηλεφώνου, που κινείται αυτόματα πάνω/κάτω στο επάνω μέρος της κεφαλής και μπορεί να μετακινηθεί προς τα αριστερά ή προς τα δεξιά με το χέρι,

εκτός από κινητό τηλέφωνο, επισκευή επίσης webcamera, Wifi box και κάποιο μικρό εξοπλισμό επικοινωνίας κ.λπ.

Η παράμετρος προϊόντος του σταθμού συγκόλλησης οθόνης αφής HD BGA

Συνολική ισχύς	2300W
Κορυφαίος θερμαντήρας ζεστού αέρα	450W
Θερμαντήρας κάτω διόδου	1800W
Εξουσία	AC110/220V±10％50/60Hz
Φωτισμός	Φως εργασίας led της Ταϊβάν, ρυθμισμένη οποιαδήποτε γωνία.
Τρόπος λειτουργίας	Οθόνη αφής υψηλής ευκρίνειας, έξυπνη διεπαφή συνομιλίας, ρύθμιση ψηφιακού συστήματος
Αποθήκευση	5000 ομάδες
Κίνηση κορυφαίου θερμαντήρα	Αυτόματο πάνω/κάτω με κουμπί, χειροκίνητο Δεξιά/αριστερά,
Χαμηλότερη περιοχή προθέρμανσης υπερύθρων	Χειροκίνητη κίνηση πίσω/μπροστά.
Τοποθέτηση	Έξυπνη τοποθέτηση, το PCB μπορεί να ρυθμιστεί σε κατεύθυνση X, Y με "5 σημεία υποστήριξης" + βραχίονας PCB V-groov + καθολικά φωτιστικά.
Έλεγχος θερμοκρασίας	Αισθητήρας Κ, κλειστός βρόχος
Ακρίβεια θερμοκρασίας	±2 μοίρες
Μέγεθος PCB	Μέγιστο 170×220 mm Ελάχ. 22×22 mm
Τσιπ BGA	2x2 mm - 80x80 mm
Ελάχιστη απόσταση τσιπ	0.15 χλστ
Εξωτερικός αισθητήρας θερμοκρασίας	1 τεμ
Διαστάσεις	Υ540*Π310*Υ500χιλ
Καθαρό βάρος	16 κιλά



Οι λεπτομέρειες προϊόντος του σταθμού συγκόλλησης BGA οθόνης αφής HD

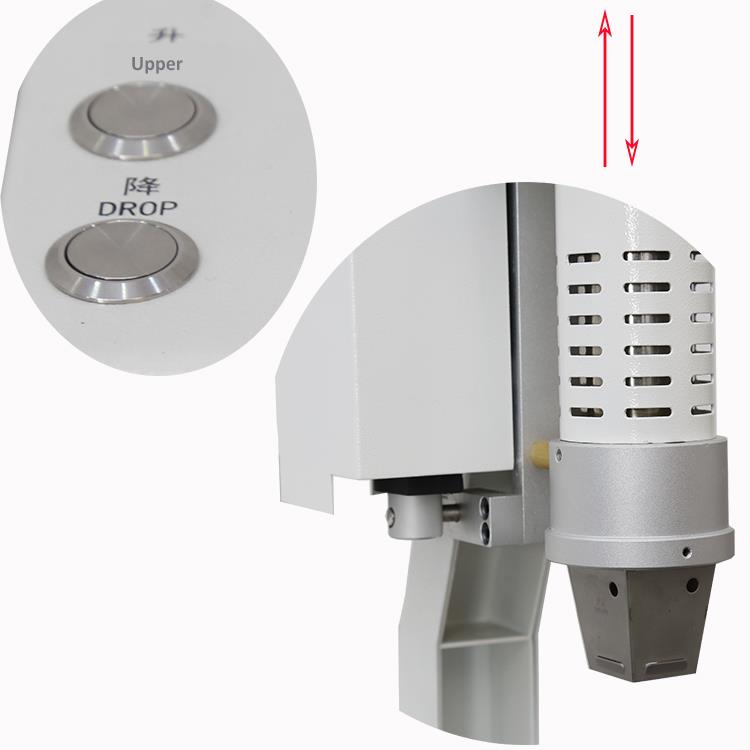

Αυτόματη επάνω κεφαλή, που μετακινείται προς τα πάνω ή προς τα κάτω πατώντας κουμπιά για συγκόλληση ή αποκόλληση τσιπ κινητού τηλεφώνου, όπως, Iphone,

Samsung και Huawei κ.λπ.

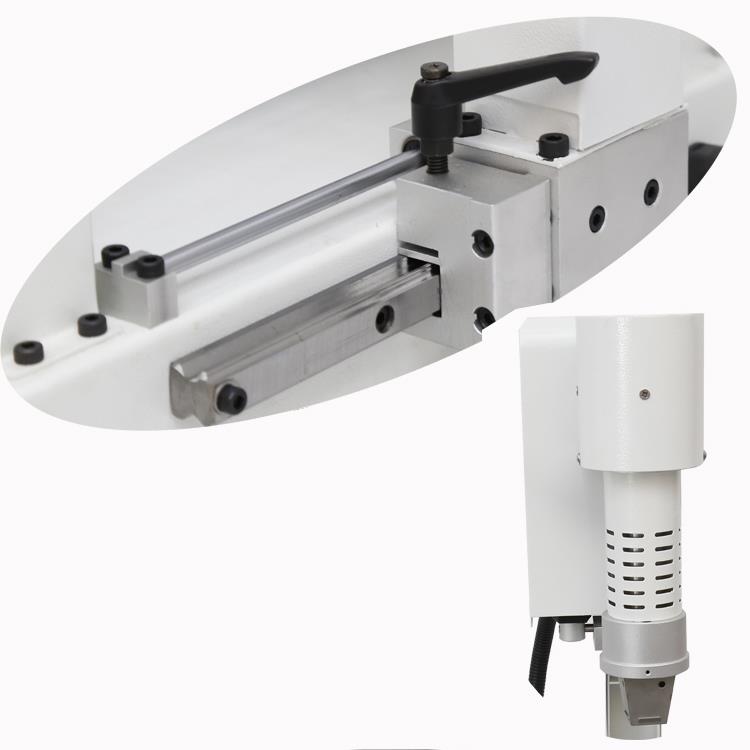

Οδηγός ράγας για την επάνω κεφαλή που μετακινείται εύκολα προς τα αριστερά ή προς τα δεξιά

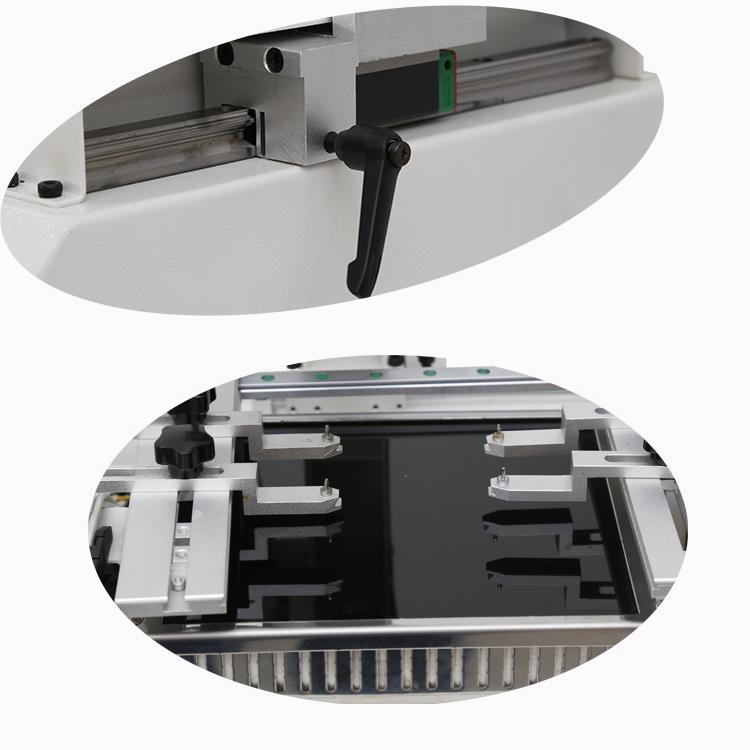

Η ράγα οδήγησης για την περιοχή προθέρμανσης υπερύθρων μετακινήθηκε προς τα πίσω ή προς τα εμπρός

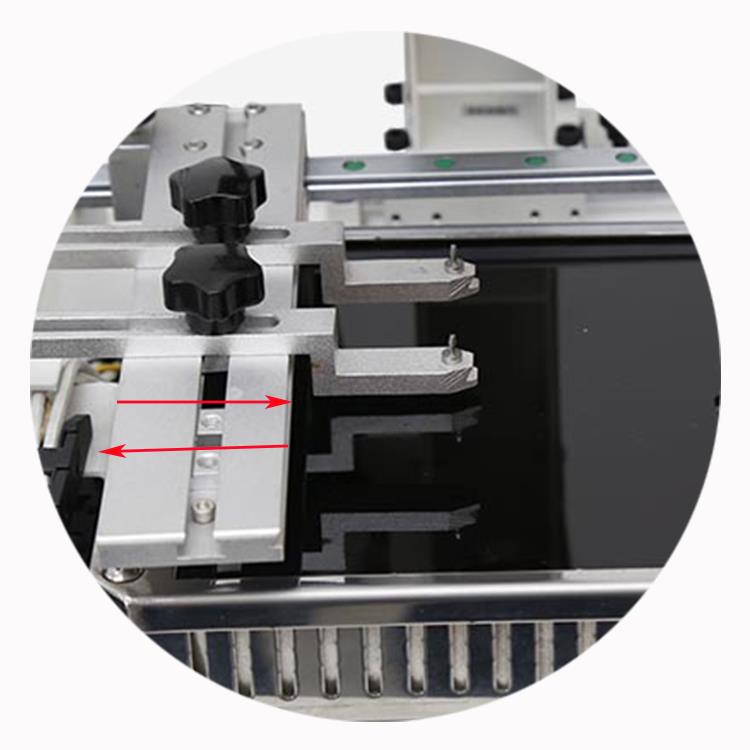

Η δέσμη τοποθετείται σε PCB, μπορεί να μετακινηθεί προς τα αριστερά ή προς τα δεξιά για σταθερό PCB



Σωλήνες θέρμανσης από ανθρακονήματα που εισάγονται από τη Γερμανία, για προθέρμανση κινητού τηλεφώνου και άλλων μικρών PCB, anti high

γυάλινο κάλυμμα θερμοκρασίας, για να αποτρέψετε τυχόν πτώση μικρού εξαρτήματος ή σκόνης μέσα.

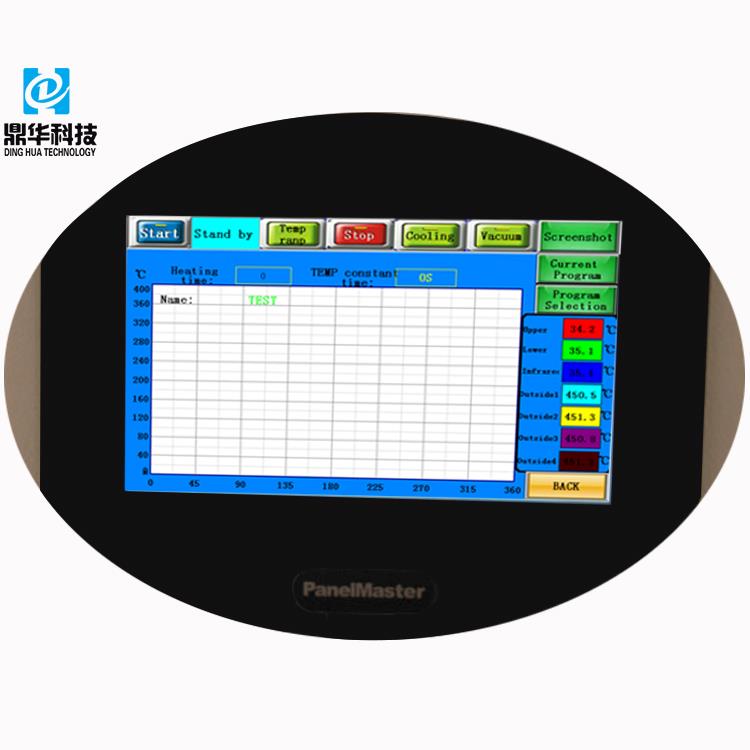

Υπολογιστής μάρκας PanelMaster, όλες οι παράμετροι έχουν οριστεί, κάντε κλικ στο "start" για να ξεκινήσετε το μηχάνημα, ο έλεγχος θερμοκρασίας είναι περισσότερο

ακριβής, η συχνότητα σύλληψης θερμοκρασίας είναι ταχύτερη.

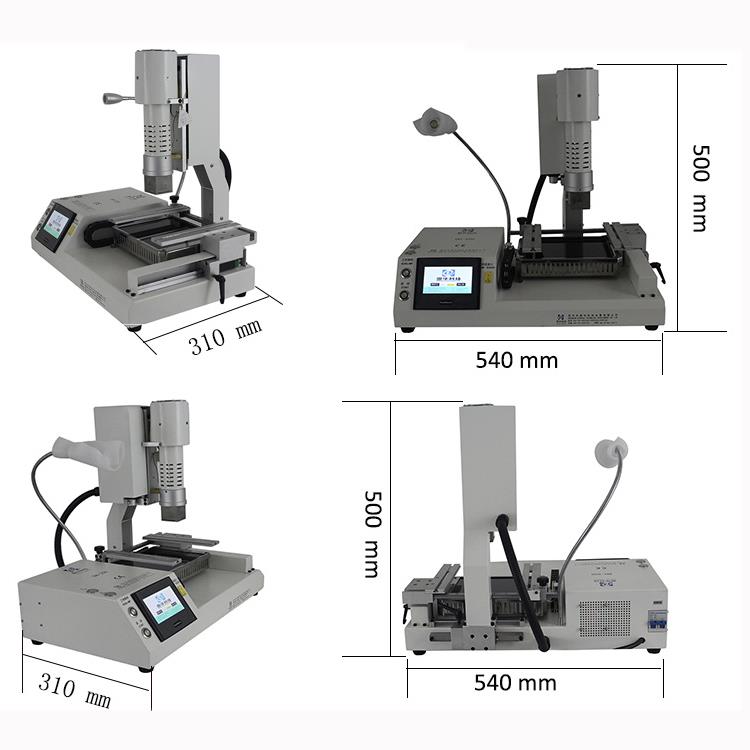

Διαστάσεις BGA Rework Station DH-200:

• LWΥ (mm): 540 * 310 * 500 mm
• Συμπαγές μηχάνημα, μικρό κουτί από χαρτόνι και χαμηλότερο κόστος αποστολής.

Παράδοση, αποστολή και σέρβις του σταθμού συγκόλλησης HD Touch Screen BGA

• Δοκιμή κραδασμών πριν από την παράδοση.
• Το μηχάνημα είναι συσκευασμένο σε κουτί από χαρτόνι: 63 * 44 * 58 cm.
• Μεικτό βάρος: 33 κιλά.
• Περιλαμβάνει: Διδακτικό CD και εγχειρίδιο.
• Εάν αντιμετωπίσετε προβλήματα που δεν μπορείτε να λύσετε, προσφέρουμε βιντεοκλήσεις Skype, βιντεοκλήσεις WhatsApp και άλλες επιλογές υποστήριξης.



FAQ

Ε: Μπορεί αυτός ο σταθμός επαναλειτουργίας να επισκευάσει όλα τα κινητά τηλέφωνα;
A:Ναι, μπορεί να επισκευάσει τηλέφωνα όπως iPhone, Samsung, Huawei, Vivo κ.λπ.

Ε: Κάνει μόνο αποκόλληση;
A:Όχι, μπορεί να κολλήσει και να ξεκολλήσει.

Ε: Θα συσκευαστεί σε κουτί από κόντρα πλακέ;
A:Όχι, θα συσκευαστεί σε χαρτοκιβώτιο με αφρό μέσα. Είναι ελαφρύ και βοηθά στη μείωση του κόστους αποστολής.

Ε: Πώς επιλέγω τα σωστά ακροφύσια;
A:Είναι καλύτερο να επιλέξετε ένα ακροφύσιο που είναι ελαφρώς μεγαλύτερο από το τσιπ (π.χ. IC, BGA).



Τεχνογνωσία σχετικά με το σταθμό συγκόλλησης BGA

Οι απαιτήσεις επισκευής για πακέτα συστοιχίας περιοχής επηρεάζονται από τους τρέχοντες περιορισμούς της συγκόλλησης με επαναροή. Αν και η αποκόλληση μπορεί να γίνει με τον περισσότερο υπάρχοντα εξοπλισμό ζεστού αέρα, ο έλεγχος της διαδικασίας αποκόλλησης είναι μια από τις πιο δύσκολες εργασίες. Στην επανεπεξεργασία, όπως και στην παραγωγή, η ποιότητα είναι ο απώτερος στόχος. Η υψηλής ποιότητας συγκόλληση BGA μπορεί να επιτευχθεί στο κλειστό περιβάλλον ενός φούρνου επαναροής κατά την παραγωγή.

Ωστόσο, η επανεπεξεργασία δεν μπορεί να εκτελεστεί σε εντελώς κλειστό περιβάλλον, καθώς η επίτευξη των απαραίτητων συνθηκών θέρμανσης για την αναρροή BGA είναι δύσκολη όταν διοχετεύεται ζεστός αέρας μέσα από ένα ακροφύσιο. Η επιτυχία στην επανεπεξεργασία εξαρτάται από την επίτευξη ομοιόμορφης κατανομής θερμότητας σε όλη τη συσκευασία και τα τακάκια PCB χωρίς να προκαλείται μετατόπιση ή εκτόξευση εξαρτημάτων κατά τη διάρκεια της επαναροής.

Η μεταφορά θερμότητας κατά τη διάρκεια της διαδικασίας επισκευής περιλαμβάνει την εμφύσηση ζεστού αέρα μέσω ενός ακροφυσίου. Η δυναμική της ροής αέρα, συμπεριλαμβανομένης της στρωτής ροής, των ζωνών υψηλής και χαμηλής πίεσης και της ταχύτητας κυκλοφορίας, είναι πολύπλοκη. Όταν αυτές οι φυσικές επιδράσεις συνδυάζονται με την απορρόφηση και τη διανομή θερμότητας και τη δομή του ακροφυσίου θερμού αέρα για τοπική θέρμανση, η σωστή επισκευή BGA καθίσταται δύσκολη. Οποιεσδήποτε διακυμάνσεις στην πίεση ή προβλήματα με την πηγή ή την αντλία πεπιεσμένου αέρα στο σύστημα θερμού αέρα μπορεί να μειώσουν σημαντικά την απόδοση της μηχανής επανεπεξεργασίας.

Ορισμένα ακροφύσια θερμού αέρα που έρχονται σε επαφή με το PCB για να παρέχουν πιο ομοιόμορφη κυκλοφορία αέρα και κατανομή θερμότητας ενδέχεται να αντιμετωπίσουν προκλήσεις εάν τα παρακείμενα εξαρτήματα είναι πολύ κοντά. Αυτά τα ακροφύσια ενδέχεται να μην αγγίζουν απευθείας το PCB, διαταράσσοντας το προβλεπόμενο μοτίβο κυκλοφορίας αέρα και προκαλώντας ανομοιόμορφη θέρμανση του BGA. Επιπλέον, ο ζεστός αέρας από τα ακροφύσια μπορεί μερικές φορές να φυσήξει κοντινά εξαρτήματα ή να καταστρέψει τα παρακείμενα πλαστικά μέρη.

Πολλά συστήματα επανεπεξεργασίας αποθηκεύουν πολλαπλές ρυθμίσεις θερμοκρασίας, αλλά αυτό μπορεί να είναι παραπλανητικό, εκτός εάν ο σκοπός της καμπύλης θερμοκρασίας είναι σαφώς κατανοητός. Στον εξοπλισμό παραγωγής, μια ακριβής καμπύλη θερμοκρασίας είναι ζωτικής σημασίας για τον έλεγχο της διαδικασίας, επειδή διασφαλίζει ότι όλοι οι σύνδεσμοι συγκόλλησης θερμαίνονται ομοιόμορφα και επιτυγχάνουν την απαιτούμενη μέγιστη θερμοκρασία. Το σημείο εκκίνησης για τη ρύθμιση των παραμέτρων παραγωγής είναι η πραγματική θερμοκρασία της πλακέτας. Αναλύοντας τη θερμοκρασία του υλικού, οι μηχανικοί διεργασίας μπορούν να προσαρμόσουν τις παραμέτρους θέρμανσης για να επιτύχουν το επιθυμητό προφίλ θερμοκρασίας.

Ο εξοπλισμός επανεπεξεργασίας με συναγωγή που αποθηκεύει διάφορα θερμαντικά στοιχεία ή ρυθμίσεις θερμοκρασίας αέρα μπορεί μόνο να προσεγγίζει τις συνθήκες θερμοκρασίας στην πλακέτα. Μια πιο ακριβής μέθοδος είναι η παρακολούθηση και η καταγραφή του πραγματικού προφίλ θερμοκρασίας της πλακέτας ή του εξαρτήματος προσαρτώντας ένα θερμοστοιχείο τύπου Κ στο PCB κατά τη διάρκεια της επαναροής. Κατά τη διάρκεια της επαναροής, η πραγματική επιθεώρηση των αρμών συγκόλλησης είναι η θεμελιώδης μορφή ελέγχου της διαδικασίας.
