3 Ζώνες Θέρμανσης Οθόνη αφής Bga Σταθμός συγκόλλησης

3 ζώνες θέρμανσης οθόνη αφής bga σταθμός συγκόλλησης

Αυτό είναι ένα χειροκίνητο μηχάνημα προηγμένης τεχνολογίας, περιλαμβάνει έναν σταθμό επανεπεξεργασίας BGA, ένα σετ κολλητήρι, μια κάμερα και οθόνη οθόνης,

και πολύ δημοφιλές για επισκευές Xbox, macbook και PS3/4 κ.λπ. στη Νότια Αμερική, τη Μέση Ανατολή και τη Νοτιοανατολική Ασία κ.λπ.

Η παράμετρος προϊόντος του σταθμού συγκόλλησης οθόνης αφής 3 ζωνών θέρμανσης BGA

Χαρακτηριστικά προϊόντος και εφαρμογήΣταθμός συγκόλλησης με οθόνη αφής 3 ζωνών θέρμανσης BGA

· Τοποθέτηση με λέιζερ, γρήγορη και ακριβής τοποθέτηση του bga και του pcb.

· Εξωτερικό ψηφιακό κολλητήρι, βοηθά στον άνετο καθαρισμό του bga και της μητρικής πλακέτας.

· Με το σωλήνα κενού, σηκώστε εύκολα το τσιπ bga.

· Με διεπαφή USB 2.0, μπορεί να συνδεθεί με υπολογιστή, ελεγχόμενη από λογισμικό.

· Οι ρυθμίσεις σε πραγματικό χρόνο και η εμφάνιση του προφίλ της πραγματικής θερμοκρασίας μπορούν να χρησιμοποιηθούν για την ανάλυση και τη διόρθωση των παραμέτρων.

· Ο εξωτερικός αισθητήρας θερμοκρασίας επιτρέπει την παρακολούθηση θερμοκρασίας και την ακριβή ανάλυση του προφίλ θερμοκρασίας σε πραγματικό χρόνο.

· Οθόνη αφής HD και κωδικός πρόσβασης εκκίνησης για προστασία και τροποποίηση, έλεγχος PLC, αυτορύθμιση παραμέτρων PID,

ακριβής μονάδα θερμοκρασίας.

· Υιοθετήστε τρεις ζώνες θέρμανσης, η επάνω θερμάστρα και η χαμηλή θέρμανση είναι ζεστός αέρας, η κάτω θέρμανση είναι η υπέρυθρη ζώνη προθέρμανσης.

· Έλεγχος κλειστού βρόχου τύπου K, η ακρίβεια θερμοκρασίας θα είναι στους ±2 βαθμούς

· Ανεμιστήρας ψύξης διασταυρούμενης ροής υψηλής ισχύος, αποτρέπει την παραμόρφωση του PCB.

· Σύστημα ηχητικής υπόδειξης: υπάρχει φωνητική υπενθύμιση 5 δευτερόλεπτα-10 πριν από την ολοκλήρωση της θέρμανσης, για να προετοιμαστεί ο χειριστής

· Μέτρο ασφαλείας: προστασία υπερθέρμανσης και λειτουργία διακοπής έκτακτης ανάγκης

Εφαρμογή:
1. Αυτός ο σταθμός επανεπεξεργασίας κατάλληλος για μητρική πλακέτα κινητού τηλεφώνου, κύκλωμα αποκωδικοποιητή, πλακέτα κυκλώματος δρομολογητή, XBOX 360,

ψηφιακά προϊόντα και ούτω καθεξής
2. Τρεις ζώνες θερμοκρασίας ανεξάρτητης θέρμανσης, κορυφαία θέρμανση 800W, περιοχή προθέρμανσης υπερύθρων 2700W, κάτω θερμάστρα 1200W
3. Η μέγιστη θερμοκρασία: 400 βαθμοί
4. Βιομηχανικός υπολογιστής εγκατεστημένος στη μηχανή για έλεγχο θερμοκρασίας, καμπύλη θερμοκρασίας, αυτόματη συγκόλληση τσιπ,

προθέρμανση, ψύξη, έξυπνος ελεγκτής θερμοκρασίας υψηλής ακρίβειας, για να κάνει τον έλεγχο θερμοκρασίας πολύ ακριβή
5. Κινητή κεφαλή θέρμανσης, βολική λειτουργία
6. Πλακέτα κυκλώματος ψύξης ανεμιστήρα εγκάρσιας ροής υψηλής ισχύος
7. Ενσωματωμένο στυλό αναρρόφησης κενού για να σηκώνει το τσιπ BGA
8. Η πλάκα υπέρυθρης θέρμανσης μπορεί να είναι ατομικά ελεγχόμενη θέρμανση
9. Σχεδιασμένος σφιγκτήρας κατόχου γενικής χρήσης PCB, περιοχή συγκόλλησης που δεν χρειάζεται πλαίσιο
10. Ο κάτω προθερμαντήρας χρησιμοποιεί για την προθέρμανση πλακέτας PCB, βεβαιωθείτε ότι η πλάκα PCB δεν παραμορφώνεται, υποστηρίζει μέγιστο μέγεθος

PCB 420*400mm

11. Κατάλληλο για όλα τα είδη επισκευής BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Μόλυβδος και αμόλυβδος

Τα στοιχεία του προϊόντος του σταθμού συγκόλλησης οθόνης αφής 3 ζωνών θέρμανσης BGA

Οθόνη οθόνης (οθόνη οθόνης), 1080P, 15 ίντσες, μπορούμε να παρατηρήσουμε τη διαδικασία τήξης κατά τη συγκόλληση.

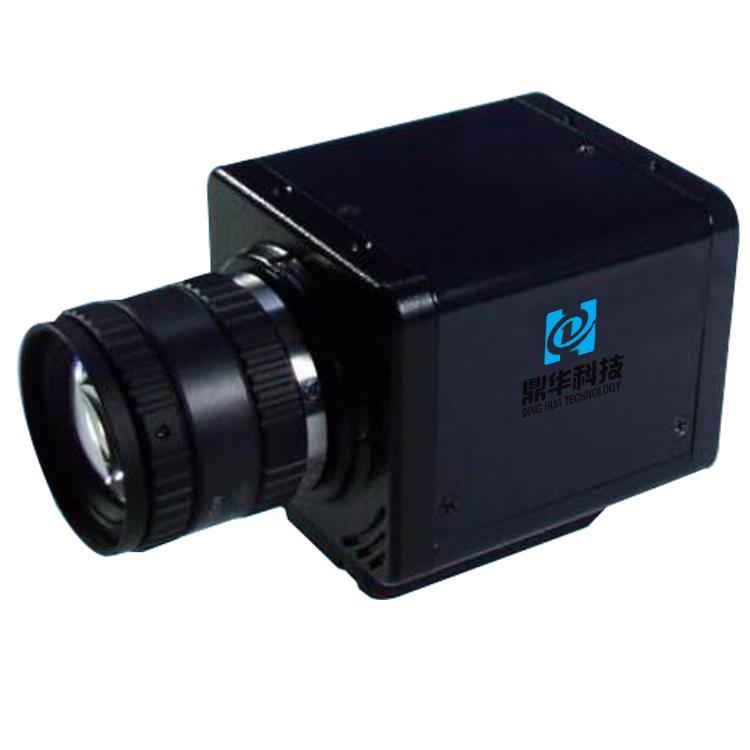

Κάμερα, 2 εκατομμυρίων pixel, που χρησιμοποιείται με οθόνη οθόνης για συγκόλληση με μπάλα συγκόλλησης BGA παρατήρηση .

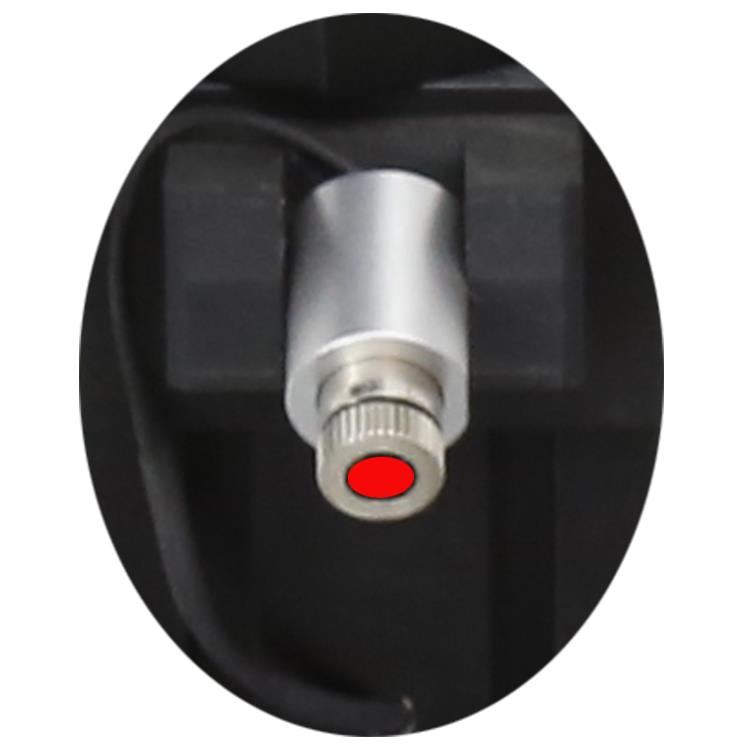

Τοποθέτηση λέιζερ, για PCB και τσιπ για γρήγορη τοποθέτηση στη σωστή θέση.

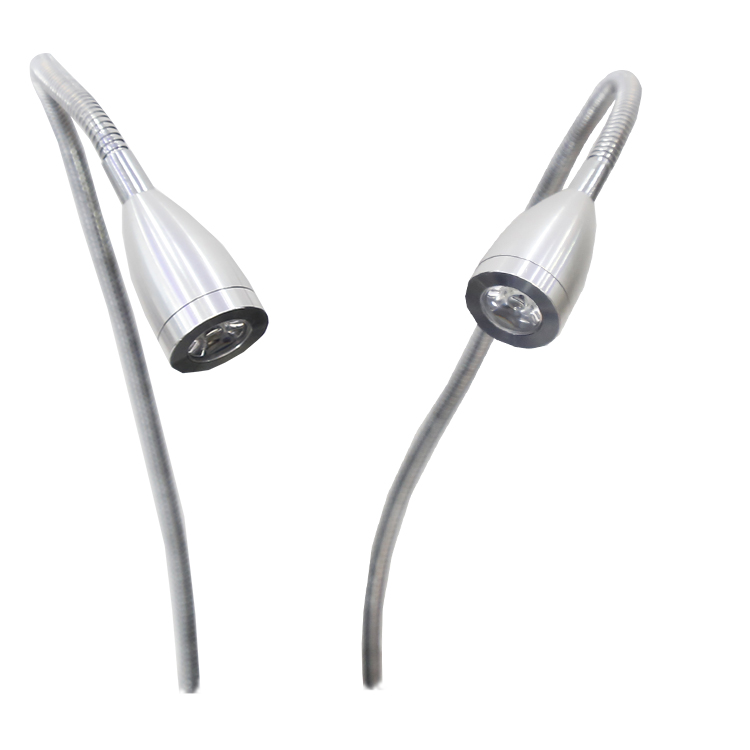

Διπλά φώτα χωρίς σκιά, 5W, ανεξάρτητα από το πού στέκεται ο μηχανικός, δεν υπάρχει σκιά στο PCB, κάτι που θα ήταν χρήσιμο

για την παρατήρηση της διαδικασίας συγκόλλησης.

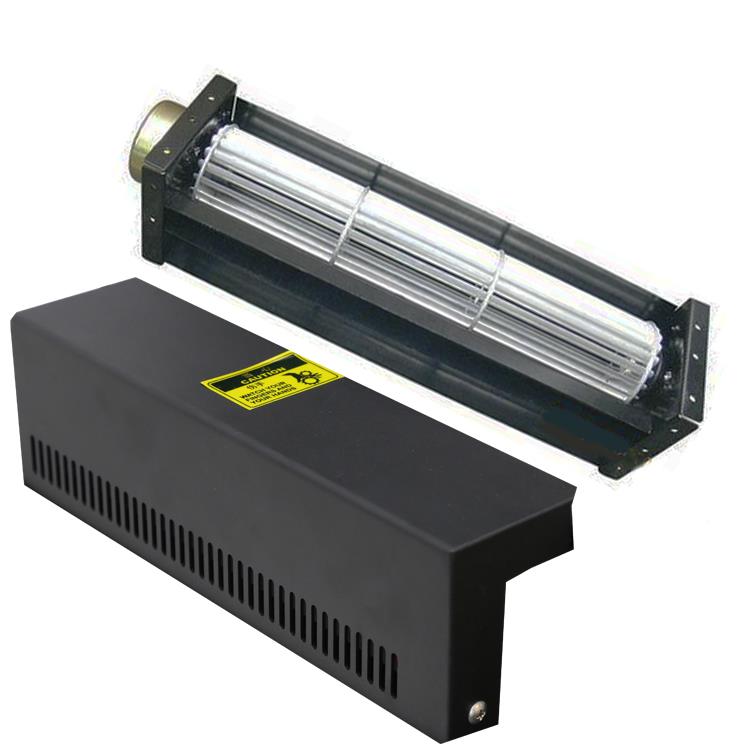

Ανεμιστήρας ψύξης πολλαπλής ροής, τροφοδοσία: 24V, ταχύτητα: Μέγιστη 2500±10%RPM, όταν το μηχάνημα σταματά ή πατιέται το κουμπί έκτακτης ανάγκης,

θα αρχίσει να λειτουργεί αυτόματα.

Υπηρεσία παράδοσης, αποστολής των 3 ζωνών θέρμανσης οθόνη αφής bga συγκόλλησης

1. 1~3 ημέρες για λιγότερο από 5 σετ, 5~10 σετ για 3~5 ημέρες, περισσότερα από 10 σετ, εξαρτώνται από την πραγματική ποσότητα.

2. Προσφέρετε δωρεάν εκπαίδευση, εγκατάσταση και λειτουργία

3. Για τους διανομείς, περισσότερη περίοδος εγγύησης.

Σχετικά με το εργοστάσιό μας

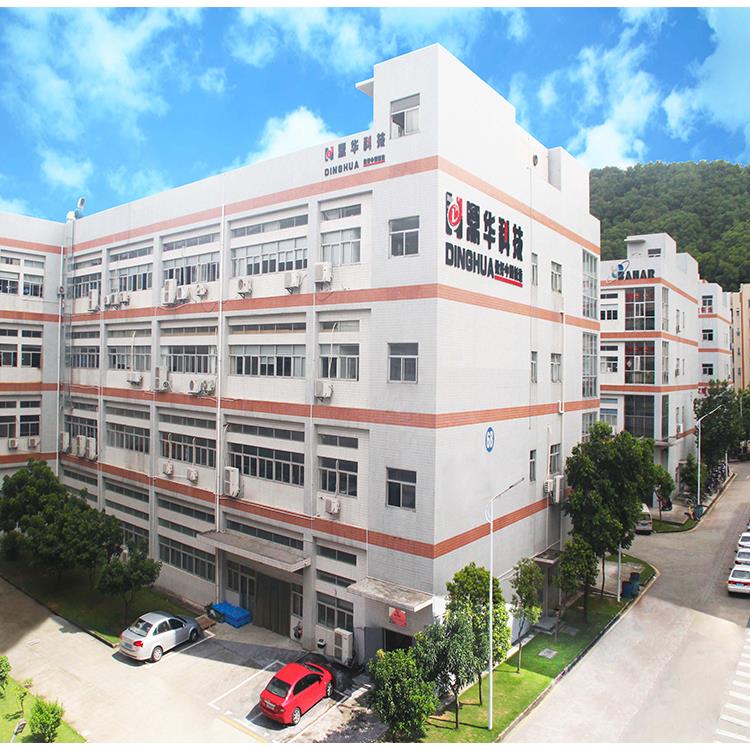

το εργοστάσιό μας έξω

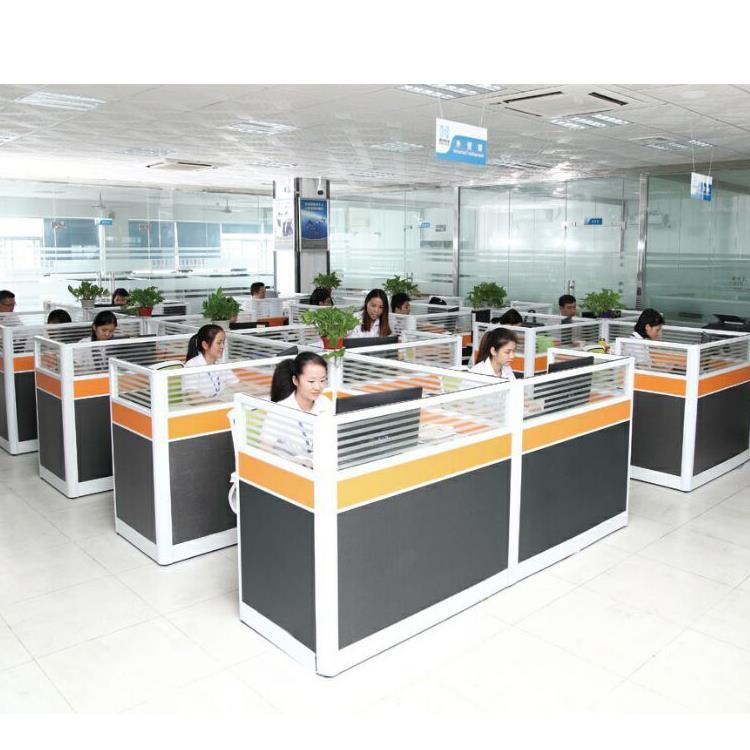

Το γραφείο μας

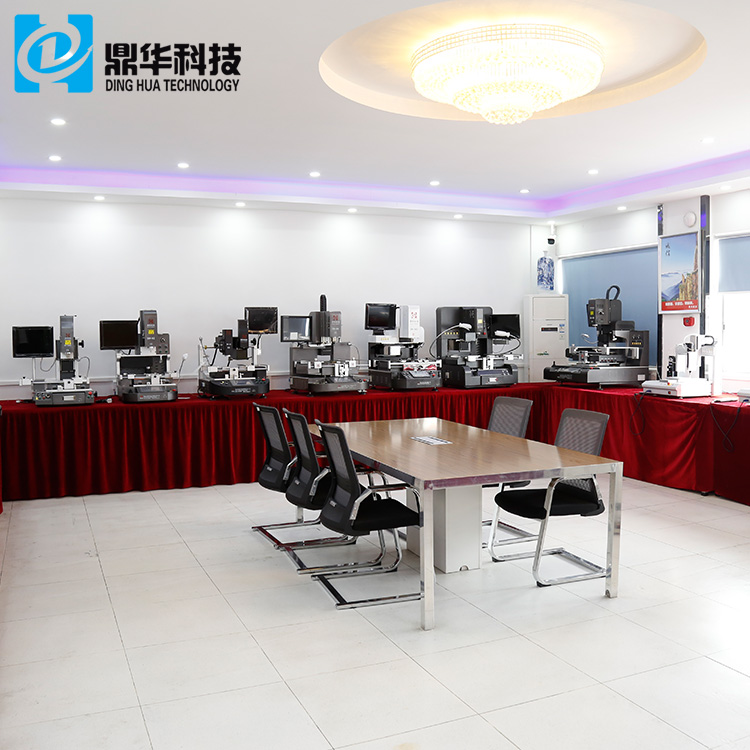

Το εκθεσιακό μας δωμάτιο

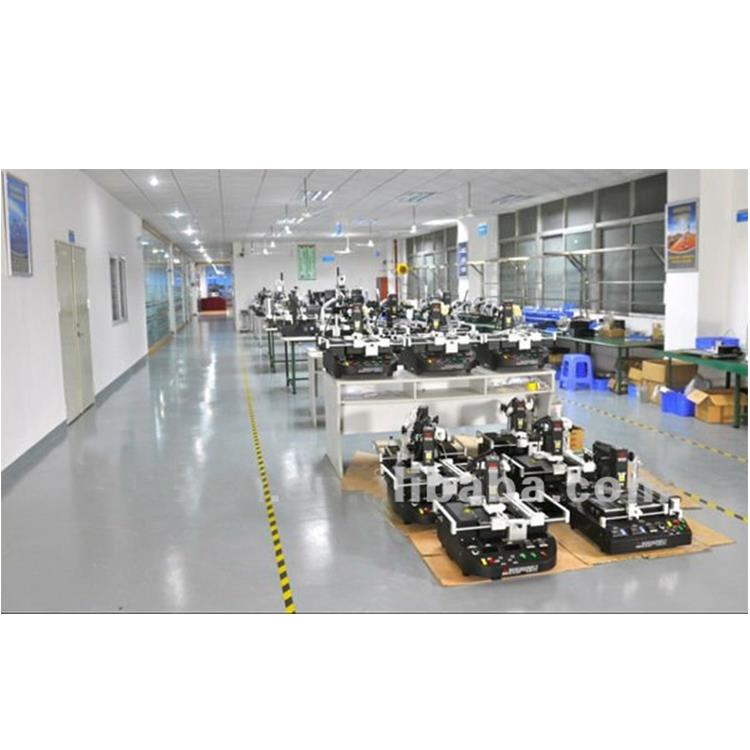

Εργαστήριο για την κατασκευή σταθμών επανεργασίας BGA

Συχνές ερωτήσεις για τις 3 ζώνες θέρμανσης οθόνη αφής bga σταθμό συγκόλλησης

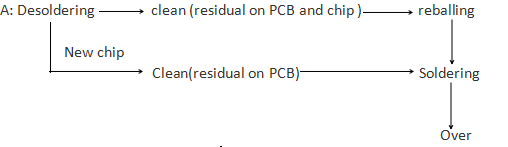

1. Ε: Πόσα βήματα πρέπει να κάνω για την επισκευή ενός τσιπ;

2. Ε: Μπορώ να το λειτουργήσω χωρίς καμία εμπειρία;

Α: Φυσικά, υπάρχει ένα διδακτικό CD με μηχάνημα που σας αποστέλλεται, επίσης, το δικό μας

Η επαγγελματική ομάδα εξυπηρέτησης μετά την πώληση μπορεί να σας προσφέρει την καλύτερη υποστήριξη.

3. Ε: Ποιο είναι το πλεονέκτημα για τα προϊόντα σας;

Α: Έχουμε το δικό μας συνεργείο CNC που μπορεί να κατασκευάσει όλα τα ανταλλακτικά για αυτούς τους σταθμούς επανεπεξεργασίας BGA, την ποιότητα

τα προϊόντα μπορούν να ελεγχθούν από τον επιθεωρητή μας στην αρχή, επομένως είμαστε πρωτότυπο εργοστάσιο με ανταγωνιστική τιμή.

4. Ε: Θα σπάσει το μηχάνημα κατά την αποστολή;

Α: Όχι, θα κάνουμε δοκιμή κραδασμών για τουλάχιστον 24 ώρες πριν από την παράδοση και, στη συνέχεια, ελέγξτε ξανά το μηχάνημα για να βεβαιωθείτε ότι τα πάντα

είναι εντάξει.

οσχετικές συμβουλές επισκευής

Επισκευή ανυψωμένων αγωγών, μέθοδος εποξειδικής σφράγισης

ΔΙΑΔΙΚΑΣΙΑ

1. Καθαρίστε την περιοχή.

2. Αφαιρέστε τυχόν εμπόδια που εμποδίζουν το ανυψωμένο κύκλωμα να έρθει σε επαφή με την επιφάνεια της πλακέτας βάσης.

ΠΡΟΣΟΧΗ

Να είστε προσεκτικοί κατά τον καθαρισμό και την αφαίρεση όλων των εμποδίων, να μην τεντώσετε ή προκαλέσετε ζημιά στον ανυψωμένο αγωγό.

3. Ανακατέψτε το εποξειδικό.

4. Εφαρμόστε προσεκτικά μια μικρή ποσότητα εποξειδικού σε όλο το μήκος του ανυψωμένου κυκλώματος. Η άκρη του μαχαιριού ακριβείας μπορεί να είναι

χρησιμοποιείται για την εφαρμογή της εποξειδικής. (Βλ. Εικόνα 1).

5. Πιέστε το ανυψωμένο κύκλωμα προς τα κάτω μέσα στο εποξειδικό και σε επαφή με το υλικό της πλακέτας βάσης.

6. Εφαρμόστε πρόσθετο εποξειδικό στην επιφάνεια του ανυψωμένου κυκλώματος και σε όλες τις πλευρές όπως χρειάζεται.

7. Πολυμερίστε το εποξειδικό ανά Διαδικασία 2.7 Εποξειδική Ανάμιξη και Χειρισμός. Ορισμένα εξαρτήματα μπορεί να είναι ευαίσθητα σε υψηλή θερμοκρασία.

8. Εφαρμόστε επίστρωση επιφάνειας ώστε να ταιριάζει με την προηγούμενη επίστρωση όπως απαιτείται.
