Ημιαυτόματο Οπτικό Συγκολλητικό Μηχάνημα BGA
1. Εισαγωγή προϊόντος Σχεδιασμός τοποθέτησης και συγκόλλησης με έναν άξονα Split Vision Optics με φωτισμό LED Τοποθέτηση ακριβείας εντός +/- 0.0002" ή 5 microns Σύστημα μέτρησης δύναμης με έλεγχο λογισμικού Πίνακας ελέγχου οθόνης αφής 7", ανάλυση 800*480 Κλειστό Έλεγχος διαδικασίας βρόχου σε...
Περιγραφή
1. Εισαγωγή προϊόντος
- Σχεδιασμός τοποθέτησης και συγκόλλησης μονού άξονα
- Οπτικά split-vision με φωτισμό LED
- Ακρίβεια τοποθέτησης με ακρίβεια +/- 0,0002" (5 μικρά)
- Σύστημα μέτρησης δύναμης με έλεγχο λογισμικού
- Πίνακας ελέγχου οθόνης αφής 7" με ανάλυση 800x480
- Έλεγχος διαδικασίας κλειστού βρόχου
- Τρέξιμο κατά τη διαδικασία της κεφαλής επαναροής
- Δείκτης λέιζερ για τοποθέτηση PCBA
2.Προδιαγραφές προϊόντος
| Διαστάσεις (Π x Β x Υ) σε mm | 660 x 620 x850 |
| Βάρος σε κιλά | 70 |
| Αντιστατικός σχεδιασμός (y/n) | y |
| Βαθμολογία ισχύος σε W | 5300 |
| Ονομαστική τάση σε VAC | 220 |
| Άνω θέρμανση | Ζεστός αέρας 1200w |
| Χαμηλότερη θέρμανση | Ζεστός αέρας 1200w |
| Χώρος προθέρμανσης | Υπέρυθρες 2700w, μέγεθος 250 x330mm |
| Μέγεθος PCB σε mm | από 20 x 20 έως 370 x 410 (+x) |
| Μέγεθος εξαρτήματος σε mm | από 1 x 1 έως 80 x 80 |
| Λειτουργία | Ενσωματωμένη οθόνη αφής 7 ιντσών, ανάλυση 800*480 |
| Σύμβολο δοκιμής | CE |

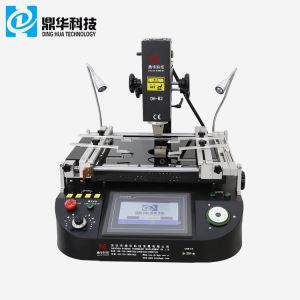

ΟΣταθμοί επανεργασίας DH-A2 SMD/BGAδιαθέτουν τις πιο πρόσφατες τεχνολογίες ελέγχου όρασης και θερμικής διεργασίας. Οι πλακέτες και τα υποστρώματα τυπωμένων κυκλωμάτων, συμπεριλαμβανομένων εξαρτημάτων όπως BGA, CSP, QFN, Flip Chips, PoP, Wafer-Level Dies και πολλά άλλα SMD, υποβάλλονται σε επεξεργασία με αποτελέσματα σταθερά υψηλής ποιότητας. Η ακριβής μηχανική και το προηγμένο λογισμικό απλοποιούν την τοποθέτηση, τη συγκόλληση και την εκ νέου επεξεργασία εξαρτημάτων. Η συμμετοχή των χειριστών είναι ελάχιστη, καθιστώντας αυτά τα συστήματα εύκολο να εγκατασταθούν και να χρησιμοποιηθούν. Διαθέσιμα τόσο σε πάγκο όσο και σε αυτόνομες διαμορφώσεις, αυτά τα μηχανήματα είναι ιδανικά για πρωτότυπα Ε&Α, NPI, μηχανική, εργαστήρια ανάλυσης αστοχιών, καθώς και για περιβάλλοντα παραγωγής OEM και CEM. Ο αυτοματισμός, οι δυνατότητες της μηχανής και η ευκολία χρήσης είναι ζωτικής σημασίας τόσο για εφαρμογές πρωτοτύπων όσο και για εφαρμογές όγκου παραγωγής που απαιτούν συνέπεια και ποιότητα.
4.Λεπτομέρειες προϊόντος
5.Προσόντα προϊόντος
6. Οι υπηρεσίες μας
Η Dinghua Technology είναι κορυφαίος κατασκευαστής εξοπλισμού για συγκόλληση μήτρας υπομικρών και προηγμένη επεξεργασία SMD.
Τα μηχανήματα μας είναι εξίσου κατάλληλα για χρήση σε ερευνητικά εργαστήρια όπως και στη βιομηχανική παραγωγή.
Προσφέρουμε δωρεάν εκπαίδευση στους πελάτες μας, παρέχουμε 1-ετή εγγύηση και προσφέρουμε τεχνική υποστήριξη εφ' όρου ζωής.
7. FAQ
Η επανεπεξεργασία εξαρτημάτων BGA με μεγάλες συστοιχίες μπάλας, μονάδες επεξεργαστή (CPU), τσιπ γραφικών (GPU) και CSP με συστοιχίες λεπτού βήματος απαιτεί ειδικές διαμορφώσεις συσκευών που συνδυάζουν ακριβή θερμική διαχείριση με υψηλή ακρίβεια τοποθέτησης και οπτικά υψηλής ανάλυσης για να διασφαλιστεί η επανεξέταση διεργασίες με συγκολλήσεις χωρίς κενά και ακριβή ευθυγράμμιση. Η ζήτηση για περισσότερη λειτουργικότητα και απόδοση σε μικρότερα PCB συνεχίζει την τάση των μικροσκοπικών, όλο και πιο πολύπλοκων συσκευών με εξαιρετική πυκνότητα συσκευασίας και αυξανόμενο αριθμό εισόδων/εξόδων.
Συχνά, η επανεργασία BGA χρησιμοποιείται ως συνώνυμο της επανάληψης της SMD. Επομένως, πολλές από τις πληροφορίες σε αυτό το έγγραφο δεν ισχύουν μόνο για πακέτα συστοιχιών αλλά και για επανεπεξεργασία SMD γενικά, παρουσιάζοντας στρατηγικές επανεπεξεργασίας για τέτοια εξαρτήματα και εγκεκριμένες λύσεις Dinghua.
