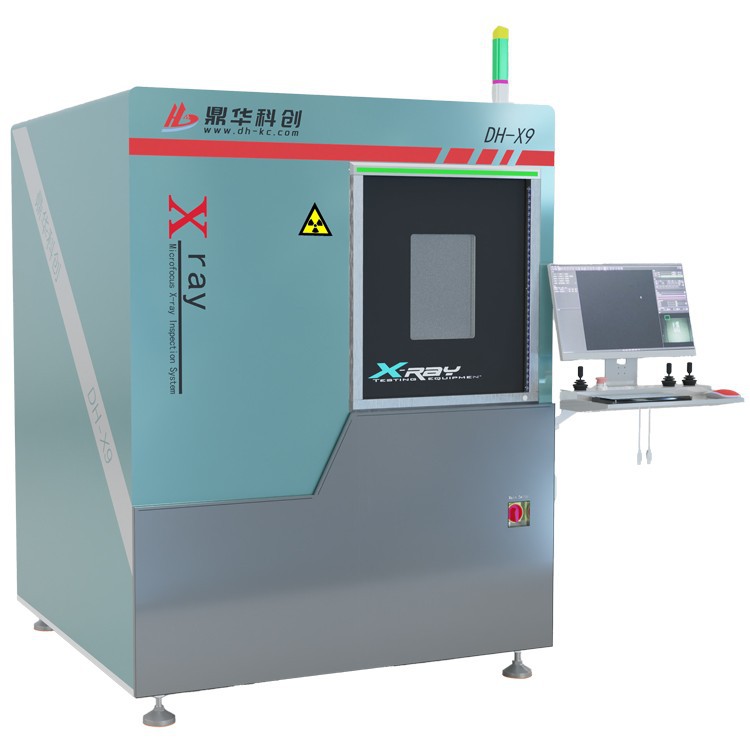

Σύστημα επιθεώρησης XRAY
Η πλατφόρμα φόρτωσης μπορεί να περιστραφεί 360º, ο ανιχνευτής εικόνων της μπορεί να κλίνει στους 60º, η πηγή ακτίνων Χ που υιοθετήθηκε κλειστό σωλήνα φωτός, που χρησιμοποιείται για κινητοποιημένο, ημιαγωγό και ανίχνευση LED κλπ.
Περιγραφή
XRAY Η μηχανή επιθεώρησης σας βοηθά να αποκτήσετε καλύτερη ποιότητα
Η τεχνολογία Dinghua χρησιμοποιεί τον πιο προηγμένο εξοπλισμό και τεχνολογία για να εξασφαλίσει το υψηλότερο επίπεδο ποιότητας και ακρίβειας. Τα συστήματα επιθεώρησης ακτίνων Χ είναι κατάλληλα για ένα ευρύ φάσμα βιομηχανιών, όπως η αυτοκινητοβιομηχανία, η ηλεκτρονική, η αυτοκινητοβιομηχανία και ο ημιαγωγός. Στον τομέα της αυτοκινητοβιομηχανίας και στον βιομηχανικό τομέα, τα συστήματα επιθεώρησης ακτίνων Χ χρησιμοποιούνται για την ανίχνευση ελαττωμάτων σε εξαρτήματα όπως αερόσακους, χύτευση, μεταλλικά μέρη, εξαρτήματα αλουμινίου κλπ. Ρωγμές, χύτευση, κλπ. Των μερών αλουμινίου.
Ένα πλεονέκτημα των συστημάτων επιθεώρησης ακτίνων Χ είναι ότι είναι μη καταστρεπτικά, που σημαίνει ότι δεν βλάπτουμε το προϊόν που δοκιμάζεται. Αυτό εξοικονομεί χρόνο επειδή τα ελαττωματικά μέρη μπορούν να αναγνωριστούν γρήγορα και να αντικατασταθούν πριν προκαλέσουν προβλήματα.
Παράμετροι της μηχανής επιθεώρησης XRAY
|
Κατάσταση μηχανής |
Σωλήνας ακτίνων Χ |
|||
|
Τροφοδοσία: |
AC220V 10A |
Τύπος σωλήνα ακτίνων Χ: |
κλειστό |
|
|
Ισχύς: |
1,9kW |
Ρεύμα: |
200ɥA |
|
|
Άνοιγμα πόρτας: |
Εγχειρίδιο μεθόδου |
Δυναμικό: |
90kv -130 kv |
|
|
Μέθοδος ανίχνευσης: |
εκτός σύνδεσης |
Μέγεθος εστίασης: |
5UM |
|
|
Διάσταση: |
1475 × 1465 × 1930mm |
Γεωμετρική μεγέθυνση: |
300 φορές |
|
|
Βάρος: |
Περίπου 2100 κιλά |
Μέθοδος ψύξης: |
αερόψυξη |
|
|
Σύστημα απεικόνισης |
||||
|
Αποτελεσματική περιοχή απεικόνισης: |
130 × 130mm |
Ανοχή ακτινοβολίας: |
10000GGY |
|
|
Pixel Matrix: |
1536 ×1536 |
Μέγεθος: |
176 ×176 ×47 |
|
|
Μέγεθος εικονοστοιχείων: |
85µm |
Ανιχνευτής: |
Νέο TFT |
|
|
χωρική ανάλυση: |
5.8LP\/mm |
Θερμοκρασία λειτουργίας: |
10-40 βαθμός |
|
επιτυχημένες περιπτώσεις
Επιλέξτε το σύστημα που σας ταιριάζει καλύτερα.
Σύρμα χρυσού
Τα χρυσά καλώδια επιθεωρούνται, βλέποντας ότι κάθε καλώδιο είναι ακριβές, όχι σύντομο ή σπασμένο.
Μεταλλικά μέρη
Υπάρχει μια γωνία που εξαφανίστηκε σε ένα χαλύβδινο μέρος των προϊόντων ηλεκτρονικών ειδών
Μεταλλικός μεντεσέδων
Αυτό θα διπλωθεί χιλιάδες, όταν συναρμολογείται σε κινητό τηλέφωνο,
Χρειάζεται να επιθεωρήσετε, να βεβαιωθείτε ότι δεν υπάρχουν ρωγμές ή ελάττωμα.
Λυχνία LED
Για να επιθεωρήσετε τις φυσαλίδες του, σύντομες, βεβαιωθείτε ότι πληροί το πρότυπο χρήσης.
Το εργοστάσιο και το quipment μας
Αυτο-R & D και κατασκευής στην Κίνα
Συχνές ερωτήσεις
Εάν δεν υπάρχουν απαντήσεις σας, απλώς επικοινωνήστε μαζί μας
Τι είναι η επιθεώρηση ακτίνων Χ και πώς λειτουργεί;
+
-
Η επιθεώρηση ακτίνων Χ είναι μια μέθοδος μη καταστρεπτικών δοκιμών που χρησιμοποιεί ηλεκτρομαγνητική ακτινοβολία
Διεισδύει σε ένα αντικείμενο και παράγει μια εικόνα της εσωτερικής του δομής. Στο πλαίσιο του PCB,
Οι μηχανές επιθεώρησης ακτίνων Χ μπορούν να αποκαλύψουν αόρατα κρυμμένα χαρακτηριστικά σε πίνακες κυκλωμάτων ορατά στο
γυμνό μάτι. Σίγουρα, άλλα αντικείμενα, για παράδειγμα, ανταλλακτικά αλουμινίου, battert και dis-asting μέρη
Μπορεί επίσης να επιθεωρηθεί.
Ποια είναι τα οφέλη της επιθεώρησης ακτίνων Χ του PCB;
+
-
Οι μηχανές επιθεώρησης ακτίνων Χ παρέχουν πολλά οφέλη για τα PCB. Πρώτον, παρέχουν έναν τρόπο απεικόνισης των εξαρτημάτων και των εντοπών κρυμμένων κάτω από την επιφάνεια PCB. Αυτό βοηθά στην επιβεβαίωση των εσωτερικών συνδέσεων του συστατικού και στην ανίχνευση τυχόν ελαττωμάτων.
Δεύτερον, οι μηχανές επιθεώρησης ακτίνων Χ μπορούν να επιθεωρήσουν γρήγορα και με ακρίβεια τα PCB, εξοικονομώντας έτσι το κόστος, το χρόνο και τους πόρους για τους κατασκευαστές.
Τέλος, οι μηχανές επιθεώρησης ακτίνων Χ μπορούν να ανιχνεύσουν μια σειρά ελαττωμάτων, συμπεριλαμβανομένων των ρωγμών, των κενών και των προβλημάτων συγκόλλησης, μπορούν να μειώσουν τον κίνδυνο αποτυχίας του προϊόντος.
Ποιοι τύποι ελαττωμάτων μπορούν να ανιχνεύσουν η επιθεώρηση ακτίνων Χ;
+
-
Οι μηχανές επιθεώρησης ακτίνων Χ μπορούν να εντοπίσουν μια σειρά ελαττωμάτων σε PCB, συμπεριλαμβανομένων των κενών σε αρθρώσεις συγκόλλησης, τα εξαρτήματα που αναπτύσσονται ρωγμές, οι οδηγοί ανυψώθηκαν και τα κυκλώματα έσπασαν. Μπορούν επίσης να ανιχνεύσουν το υποκεφάλαιο, την παρουσία και την επαλήθευση των εξαρτημάτων, τα ζητήματα συγκόλλησης καλωδίων και τα παραποιημένα εξαρτήματα.
Μπορεί η επιθεώρηση ακτίνων Χ να ανιχνεύσουν τα πλαστά εξαρτήματα;
+
-
Ναι, η επιθεώρηση ακτίνων Χ μπορεί να βοηθήσει στον εντοπισμό παραποιημένων εξαρτημάτων. Διαφορετικά εξαρτήματα, οι ηλεκτρικές ιδιότητες, η σύνθεση του υλικού και οι διαστάσεις σε σύγκριση με τα γνήσια συστατικά μπορούν να ανιχνευθούν χρησιμοποιώντας εικόνες ακτίνων Χ.
Ποιοι είναι οι περιορισμοί της εξέτασης ακτίνων Χ;
+
-
Η εξέταση ακτίνων Χ δεν είναι μια ανόητη μέθοδος και έχει τους περιορισμούς της. Δεν μπορεί να ανιχνεύσει ελαττώματα μέσα στο στοιχείο
Χρησιμοποιώντας πιο προηγμένες μεθόδους όπως 3D ακτίνες Χ ή CT σαρώσεις. Επιπλέον, η ανάλυση της μηχανής επιθεώρησης ακτίνων Χ μπορεί επίσης να είναι περιορισμένη, η οποία μπορεί να μην σας βοηθήσει να αναλύσετε τα εξαρτήματα.
