Semi-auto Optical BGA Rework Station
1. Εισαγωγή προϊόντος Νέος ορισμός επισκευής πλακέτας - αυτόματη, ευέλικτη και αξιόπιστη διαδικασία! · Υψηλής απόδοσης υβριδική κεφαλή θέρμανσης 1200 W, κάτω θέρμανση μεγάλης επιφάνειας IR με 3 ζώνες θέρμανσης 3000W) · Αυτόματη και ακριβής ευθυγράμμιση εξαρτημάτων με τη βοήθεια μηχανής...
Περιγραφή
Semi-auto Optical BGA Rework Station
1. Εισαγωγή προϊόντος
Ένας νέος ορισμός της επισκευής πλακέτας: αυτόματη, ευέλικτη και αξιόπιστη στη διαδικασία!
- Υψηλής απόδοσης υβριδική κεφαλή θέρμανσης 1200 W
- Ομοιογενής, μεγάλης επιφάνειας IR κάτω θέρμανση με 3 ζώνες θέρμανσης (800 W η καθεμία)
- Αυτόματη και ακριβής ευθυγράμμιση εξαρτημάτων με τη βοήθεια της μηχανικής όρασης
- Υψηλής ακρίβειας, μηχανοκίνητο σύστημα αξόνων για τοποθέτηση εξαρτημάτων (+/- 0,025 mm)
- Εγγυημένα αποτελέσματα επισκευής ανεξάρτητα από το χρήστη, αναπαραγώγιμα
- Έλεγχος διαδικασίας και τεκμηρίωση μέσω του λογισμικού χειριστή HRSoft
- Πλήρως αυτόματη ή ημιαυτόματη λειτουργία
- Κατάλληλο για χρήση με το Dip&Print Station
2. Προδιαγραφές προϊόντος
|
Διαστάσεις (Π x Β x Υ) σε mm |
660 * 620 * 850 mm |
|
Βάρος σε κιλά |
70 κιλά |
|
Αντιστατικός σχεδιασμός (y/n) |
y |
|
Βαθμολογία ισχύος σε W |
5300W |
|
Ονομαστική τάση σε V/AC |
110~220V 50/60Hz |
|
Άνω θέρμανση |
Ζεστός αέρας 1200W |
|
Χαμηλότερη θέρμανση |
Ζεστός αέρας 1200W |
|
Χώρος προθέρμανσης |
Υπέρυθρες 2700W, μέγεθος: 250 x 330mm |
|
Μέγεθος PCB σε mm |
από 20*20~370*450 χλστ |
|
Μέγεθος εξαρτήματος σε mm |
από 1*1 80*80 |
|
Λειτουργία |
7-ενσωματωμένη οθόνη αφής ιντσών, ανάλυση 800*480 |
|
Σύμβολο δοκιμής |
CE |

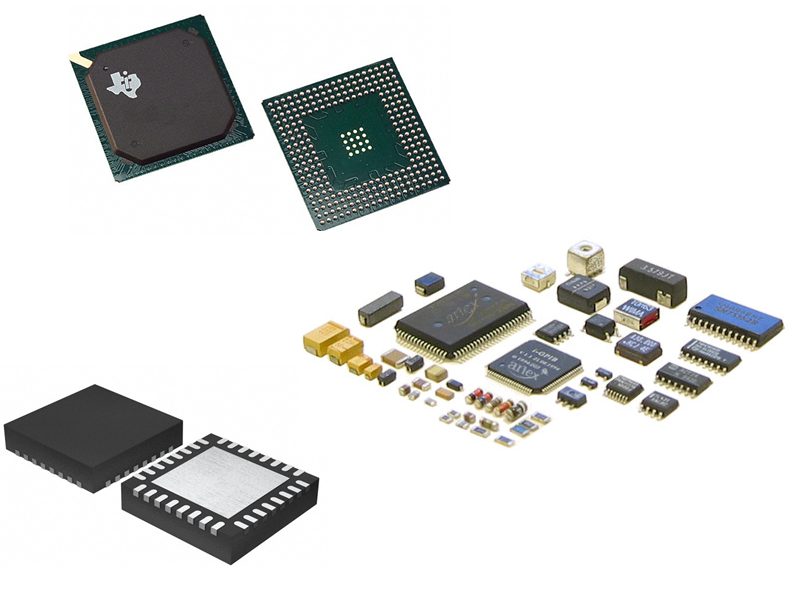

3. Εφαρμογές προϊόντων
Αποκόλληση, τοποθέτηση και συγκόλληση όλων των τύπων επιφανειακών συσκευών (SMD): BGA, μεταλλικό BGA, CGA,
Υποδοχή BGA, QFP, PLCC, MLF και μικροσκοπικά εξαρτήματα με μήκος άκρης έως 1 x 1 mm.

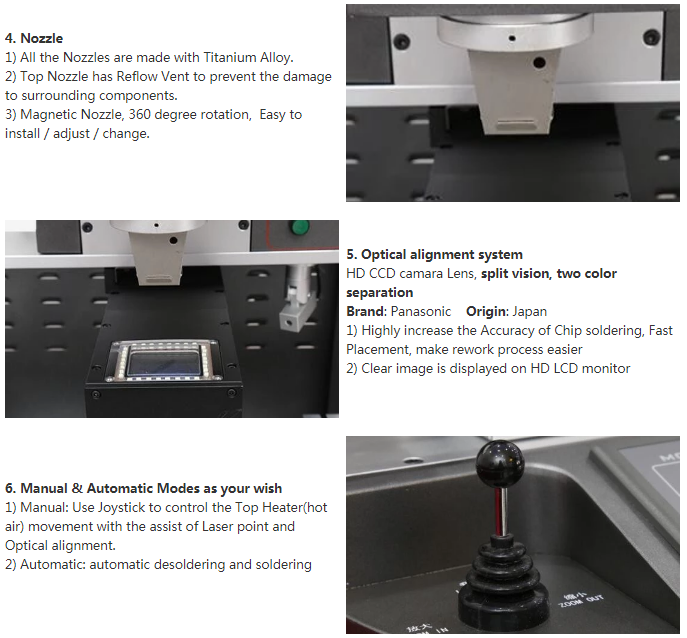

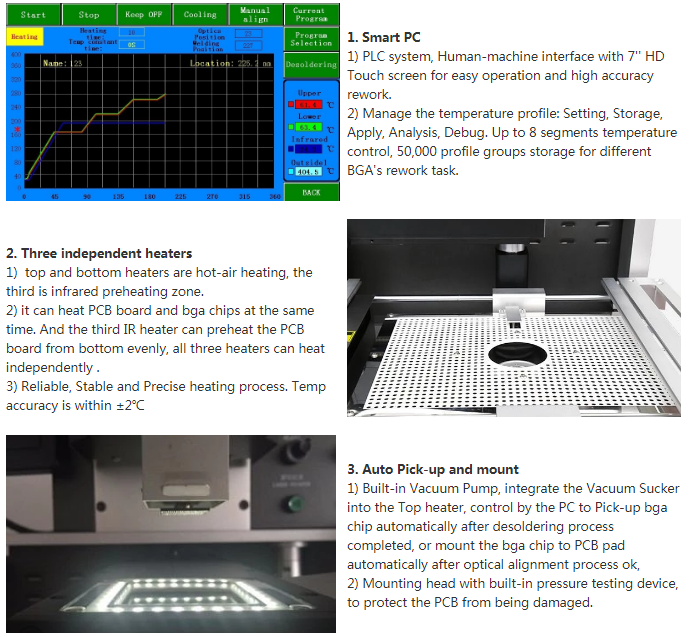

4. Λεπτομέρειες προϊόντος
5. Προσόντα προϊόντος

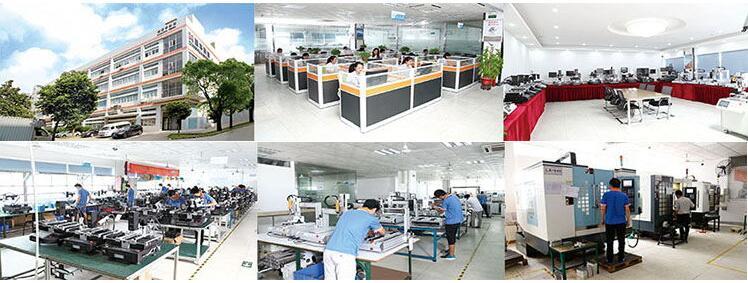

6. Οι υπηρεσίες μας
Για να υποστηρίξουμε τους πελάτες μας, παρέχουμε υπηρεσίες πωλήσεων και τεχνικής υποστήριξης Gold Standard από τα γραφεία μας στην Dinghua.
Οι άρτια εκπαιδευμένοι μηχανικοί μας είναι έμπειροι σε όλους τους τύπους εφαρμογών επανεπεξεργασίας και μπορούν να βοηθήσουν με διαδικασίες, ακροφύσια, στένσιλ, ανταλλακτικά και προσαρμογή.
7. Συχνές ερωτήσεις
Ε: Πώς ελέγχει τη θερμοκρασία του μηχανήματος επανεπεξεργασίας Dinghua BGA; Θα ζεσταθεί πολύ το μηχάνημα και θα καταστρέψει το PCB ή το τσιπ;
Α: Η μηχανή επανεπεξεργασίας Dinghua BGA μπορεί να θερμάνει τα τσιπ PCB και BGA ταυτόχρονα. Ο τρίτος θερμαντήρας υπερύθρων προθερμαίνει το PCB από το κάτω μέρος ομοιόμορφα για να αποφύγει την παραμόρφωση του PCB κατά τη διαδικασία επισκευής. Και οι τρεις θερμάστρες μπορούν να ελεγχθούν ανεξάρτητα.
Χρησιμοποιεί θερμοστοιχείο τύπου Κ με έλεγχο κλειστού βρόχου και σύστημα αυτόματης αντιστάθμισης θερμοκρασίας PID, μαζί με PLC και μονάδα θερμοκρασίας, για να εξασφαλίσει ακριβή έλεγχο θερμοκρασίας με απόκλιση ±2 μοίρες.
Ε: Πώς εγγυάται η μηχανή επανεπεξεργασίας Dinghua BGA την ασφάλεια για την προστασία του χειριστή σε περίπτωση έκτακτης ανάγκης;
Α: Το μηχάνημα έχει πιστοποίηση CE και είναι εξοπλισμένο με κουμπί έκτακτης ανάγκης. Επιπλέον, υπάρχει μια φωνητική προειδοποίηση που ενεργοποιείται περίπου 5 δευτερόλεπτα πριν ολοκληρωθεί η διαδικασία συγκόλλησης/αποκόλλησης. Διαθέτει επίσης σύστημα προστασίας αυτόματης απενεργοποίησης σε περίπτωση μη φυσιολογικού συμβάντος, με διπλά χειριστήρια προστασίας από υπερθέρμανση.
