LGA Rework
1. Το LGA είναι το Land Grid Array που είναι ένας τύπος τεχνολογίας πακέτου. Δεν χρειάζεται να αποκολλήσετε το μικρό PCBa του σε LGA;3. Ολόκληρο το LGA θα αφαιρεθεί αυτόματα χρησιμοποιώντας ειδικό jig;4. Προστατέψτε καλύτερα το LGA από τη θέρμανση.
Περιγραφή

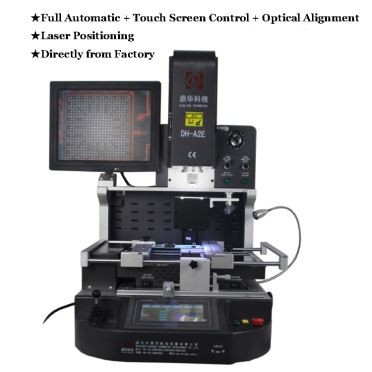

Πλήρως αυτόματη μηχανή επανεπεξεργασίας LGA με επαγγελματικό jig και ακροφύσια
(Land Grid Array) Ένα πακέτο τσιπ με πολύ υψηλή πυκνότητα επαφών. Τα LGA διαφέρουν από τα παραδοσιακά τσιπ με προεξέχουσες ακίδες που εισάγονται σε μια υποδοχή. Ένα τσιπ LGA έχει επίπεδα μαξιλαράκια στο κάτω μέρος της συσκευασίας του που αγγίζουν τις επαφές στην υποδοχή της μητρικής πλακέτας.
Λόγω της ειδικής δομής της LGA και της γρήγορης επανεπεξεργασίας και της υψηλής απόδοσης στην επισκευή, παρέχουμε εξατομικευμένες υπηρεσίες για την επισκευή διαφορετικών τσιπ LGA.
Αφαίρεση τσιπ LGA
Βασικές πληροφορίες
|

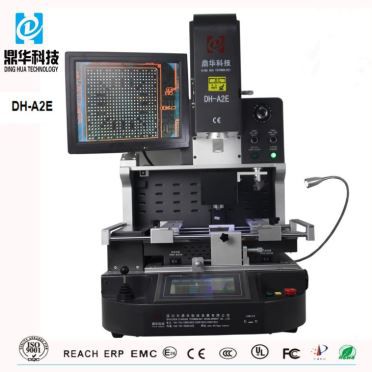

Μοντέλο |
DH-A2E |
|
Τροφοδοτικό |
110~220V +/- 10% 50/60Hz |
|
Ονομαστική ισχύς |
5000W |
|
Άνω θέρμανση |
Ζεστός αέρας που μπορεί να ρυθμιστεί |
|
Κάτω θέρμανση |
υβριδική θέρμανση για PCBa και επίπεδο chip |
|
Βάση |
Οπτική ευθυγράμμιση, ορατές διαδικασίες, ακρίβεια 0.01mm |
|
Μέγεθος PCB |
10*10~450*500 χλστ |
|
Διαθέσιμα τσιπ |
1*1~80*80 (πάνω από 80*80mm, προαιρετικό) |
|
Επίπεδο αυτοματισμού |
Υψηλό αυτόματο |
|
Τοποθέτηση LGA |
Αυτόματη παραλαβή και αντικατάσταση στη μητρική πλακέτα |
|
Μπάλα συγκόλλησης |
Χωρίς μόλυβδο ή πάστα συγκόλλησης (παρέχεται από τον χρήστη) |
|
Βύσμα ρεύματος |
Ως απαίτηση του πελάτη |
|
Συχνότητα |
3 ώρες δουλειά, 10 λεπτά ξεκούραση |
|
Τσιπ-τροφοδότης |
Μεταφέρετε αυτόματα ένα τσιπ για συγκόλληση ή λήψη και επιστροφή |
|
Ακροφύσια Jigs |
Προσαρμογή 20*20~100*120mm (προαιρετικό) Προσαρμοσμένο για διαφορετικά LGA που παραλαμβάνονται ή αντικαθίστανται |
|
Διάσταση |
600*700*850 χλστ |
|
Βάρος |
70 κιλά |
Διαδικασίες για την επανεπεξεργασία LGA
1. προετοιμάζοντας ένα τζίγκ όπως παρακάτω:
Προσαρμογή ενός jig σύμφωνα με τη δομή LGA, το πλάτος, το μήκος και το ύψος κ.λπ. που μπορεί
βεβαιωθείτε ότι μπορείτε να συλλέξετε ολόκληρο το LGA και να μην καταστρέψετε τα εσωτερικά εξαρτήματα του τσιπ.
2. Αφαίρεση/αποκόλληση
Μετά την αποκόλληση του LGA, τοποθετήθηκε αυτόματα ολόκληρο το κράτημα LGA με μια σέγα
ο τροφοδότης τσιπ αυτού του μηχανήματος περιμένει τον καθαρισμό.
Ο τροφοδότης τσιπ και η οπτική κάμερα CCD συνεργάζονται, πάντα αυτόματα
ανοιγοκλείνω.
3. Χρησιμοποιώντας ένα ανανεωμένο τσιπ ή απλώς ένα εντελώς νέο τσιπ.
Μπορείτε να αποφύγετε εβδομάδες καθυστερήσεων και ένα συγκριτικά σημαντικό χρηματικό ποσόμε τη χρήση LGA rework. Όταν μια καθυστέρηση φαίνεται αναπόφευκτη, μια καλά εκτελεσμένηη επανεπεξεργασία θα σας επιτρέψει να τηρήσετε τις προθεσμίες του πελάτη σας. Το DH(Dinghua) έχειεπιτυχώς ολοκληρωμένη εμπειρία για σημαντικό αριθμό πελατών, που κυμαίνονταιαπό μεγάλες επιχειρήσεις, για παράδειγμα, Google, Teleplan, Huawei και Foxconn κ.λπ.,σε μικρά καταστήματα, όπως, προσωπικό συνεργείο επισκευής, διορισμένους χώρους εξυπηρέτησης μετά την πώλησηκαι ούτω καθεξής, πολλοί από τους οποίους είχαν περίπλοκη τεκμηρίωση που απαιτούνταν για διασφάλισησε κρίσιμες για την αξιοπιστία βιομηχανίες.
4. Ορατή οπτική διαδικασία ευθυγράμμισης CCD
Μετά την ευθυγράμμιση (το τσιπ θα τοποθετηθεί εντελώς στη σωστή του θέσησε μητρική πλακέτα), το τσιπ θα μεταφερθεί αυτόματανα κολλήσει.
5. Αυτόματη συγκόλληση
Τοποθετείται αυτόματα στη μητρική του πλακέτα, θερμαίνεται αυτόματαχρησιμοποιώντας θερμό αέρα και θέρμανση υπερύθρων, ακόμα και αυτόματα ψύξη μετάφινίρισμα εργασίας.
Γιατί να χρησιμοποιήσετε το DH(Dinghua) για επανεπεξεργασία LGA;
Κατασκευάζονται προηγμένες τεχνικές συγκόλλησης και μηχανή υψηλής εξειδίκευσης,και συνεπής, επαναλαμβανόμενη, και πάνω απ' όλα αξιόπιστη επανεπεξεργασία LGA, η οποία συχνάκαθιστά αναγκαία τη δημιουργία μοναδικών jig και στένσιλ, συγκολλητική κάλυψη σανίδων,
και συχνά ακόμη και τοσυγκόλληση νέων μαξιλαριώνστο PCB. Αφού τελειώσει η επανάληψη-υπόστεγο, η σανίδα εξετάζεται με χρήση ενδοσκοπίων και ακτίνων Χ για να εξασφαλιστεί η επανάληψητην αξιοπιστία και την ακεραιότητα του rk. Οι εταιρείες βασίζονται στην DH(Dinghua) για να το εκτελέσουν
σερ-βίτσιο λόγω της ικανότητας και της προσοχής μας στη λεπτομέρεια κατά τη συλλογή LGA απόπίνακες εργαλείων όταν τα εξαρτήματα δεν είναι άμεσα διαθέσιμα.
DH (Dinghua)έχει εις βάθος εμπειρία στην ανάπτυξη λύσεων για αξιόπιστη επανεπεξεργασία LGA
και άλλος εξοπλισμός, όπως μηχάνημα επιθεωρητή ακτίνων Χ και μηχανή μέτρησης ακτίνων Χ κ.λπ.
