Ball Grid Array Rework Station
Το DH-A2E αντιπροσωπεύει ένα άλμα προς τα εμπρός στην τεχνολογία επανεπεξεργασίας, συνδυάζοντας τον βιομηχανικό αυτοματισμό με ακρίβεια μικρότερη από-χιλιοστά για την αντιμετώπιση των πιο απαιτητικών επισκευών PCB. Αυτός ο πλήρως-σταθμός επανεπεξεργασίας συστοιχίας πλέγματος μπάλας έχει σχεδιαστεί για περιβάλλοντα όπου η επαναληψιμότητα, ο χρόνος λειτουργίας και τα άψογα αποτελέσματα είναι αδιαπραγμάτευτα.
Περιγραφή

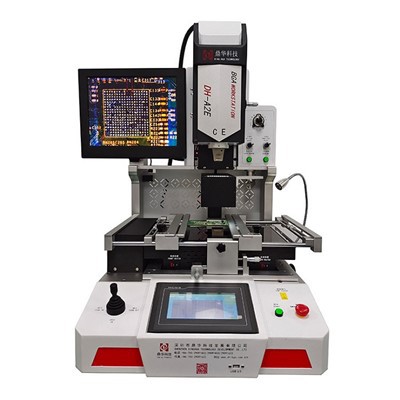

DH-A2E: Η επόμενη εξέλιξη στην αυτοματοποιημένη επανεργασία ακριβείας
Το DH-A2E θέτει ένα νέο σημείο αναφοράς για την αυτοματοποιημένη,-επισκευή PCB υψηλής ακρίβειας. Σχεδιασμένο ως προηγμένοσταθμός επανεργασίας συστοιχίας πλέγματος μπάλας, ενσωματώνει την οπτική ευθυγράμμιση με πλήρως αυτοματοποιημένους κύκλους επιλογής-και-τοποθέτησης, αποκόλλησης και συγκόλλησης, μειώνοντας σημαντικά την εξάρτηση από τον χειριστή και το ανθρώπινο σφάλμα.
Σχεδιασμένο τόσο για ακρίβεια όσο και για ευκολία στη χρήση, αυτόΣταθμός επεξεργασίας smdεπιτυγχάνει αξιοσημείωτες προδιαγραφές: έλεγχος θερμοκρασίας εντός ±1 μοιρών και ακρίβεια τοποθέτησης 0,01mm. Η διαισθητική διεπαφή οθόνης αφής-με προ-φορτωμένα προγράμματα επιτρέπει σε τεχνικούς όλων των επιπέδων δεξιοτήτων να εκτελούν πολύπλοκαεπαναλειτουργία bga αυτόματηδιαδικασίες με σιγουριά. Από ευαίσθητα micro-BGA έως μεγάλα εξαρτήματα, το DH-A2E χειρίζεται ένα ευρύ φάσμα επισκευών SMT, καθιστώντας το τον ιδανικό ακρογωνιαίο λίθο για κάθε σύγχρονο εργαστήριο επισκευής ηλεκτρονικών ή γραμμή παραγωγής που επιδιώκει να ενισχύσει την απόδοση και τη συνέπεια.
Πλεονεκτήματα προϊόντων

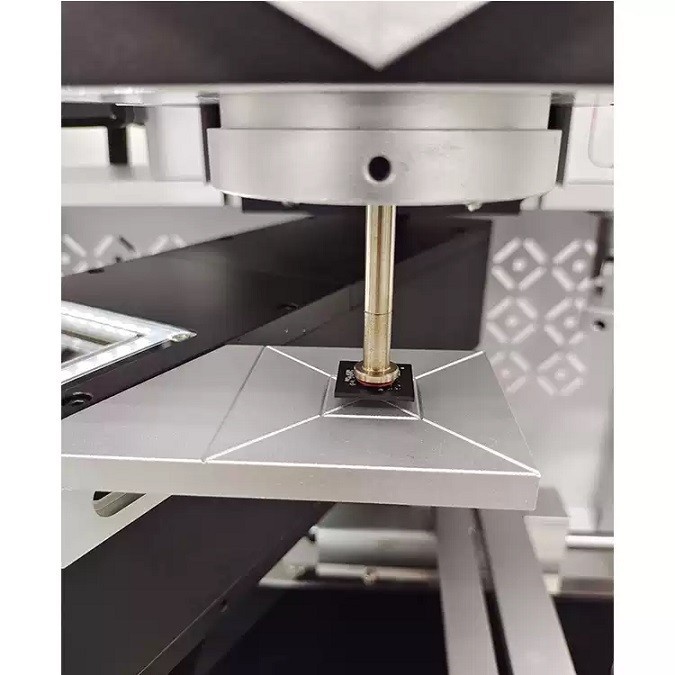

1. Πλήρως αυτοματοποιημένος κύκλος επανεργασίας:Απολαύστε τη λειτουργία με την αυτόματη αφαίρεση, τοποθέτηση και συγκόλληση τσιπ-. Το ολοκληρωμένο σύστημα όρασης και ο αυτοματοποιημένος χειρισμός υλικού (επιλογή, τροφοδοσία, τοποθέτηση κάμερας) ολοκληρώνουν αεπαναλειτουργία bga αυτόματηδιαδικασία που ελαχιστοποιεί τη χειρωνακτική παρέμβαση και μεγιστοποιεί την απόδοση.

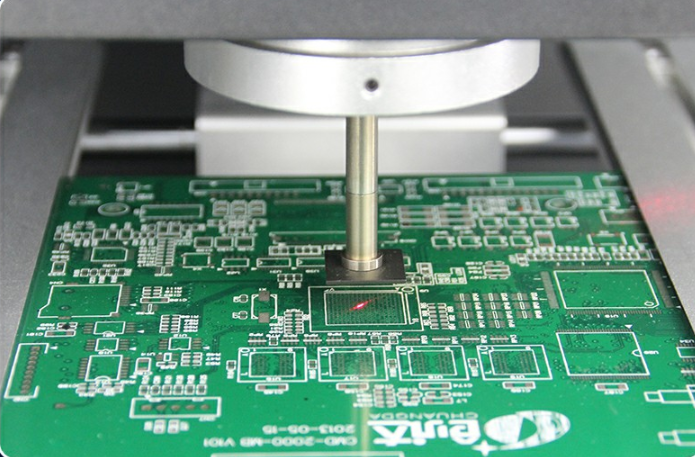

2.Υπο-Ευθυγράμμιση ακρίβειας χιλιοστού:Ένα ενσωματωμένο οπτικό σύστημα ευθυγράμμισης υψηλής0,01 χλστ, εξαλείφοντας ουσιαστικά την κακή ευθυγράμμιση.

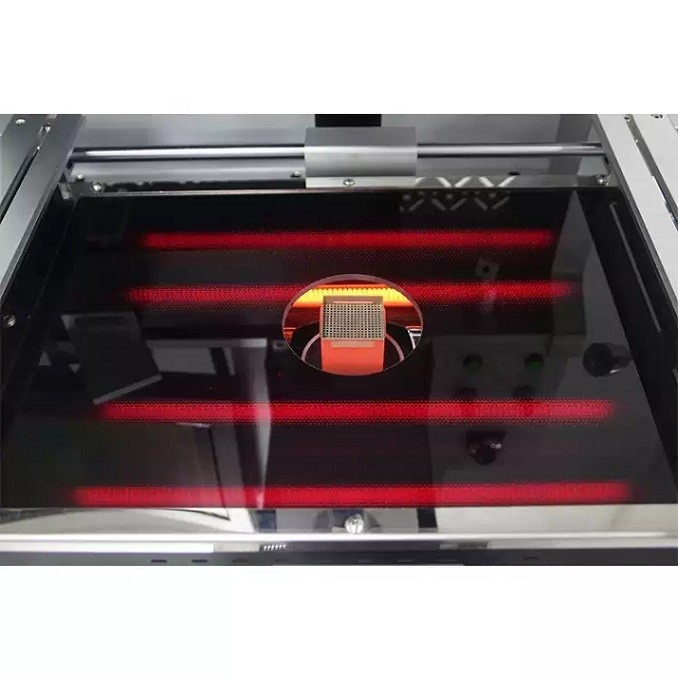

3.Βιομηχανική-Θερμική διαχείριση βαθμού:Ένα ανεξάρτητο σύστημα θέρμανσης τριών- ζωνών (πάνω, κάτω, προθέρμανση) με έλεγχο θερμοστοιχείου κλειστού-βρόχου Κ-διατηρεί μια απόκλιση θερμοκρασίας εντός±1 βαθμός. Ο κάτω θερμαντήρας μεγάλης-επιφάνειας διαθέτει διάφορα μεγέθη PCB για ομοιόμορφη θέρμανση.

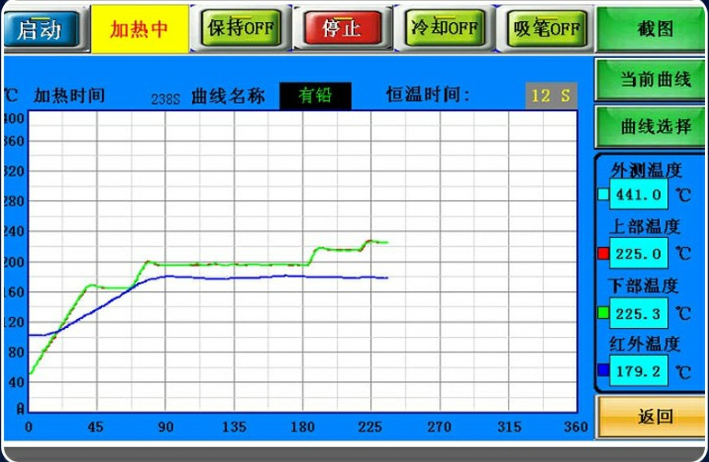

4.Διαισθητικό άγγιγμα-Έλεγχος οθόνης:Ο βιομηχανικός υπολογιστής με οθόνη αφής HD και έλεγχο PLC προσφέρει χειροκίνητη και αυτόματη λειτουργία. Παρέχει-γραφήματα καμπύλης θερμοκρασίας σε πραγματικό χρόνο, ανάλυση και αποθηκεύει τεράστια προφίλ για-λειτουργία με ένα άγγιγμα, απλοποιώντας πολύπλοκες εργασίες.
Παράμετροι προϊόντων
| Κατηγορία | Προσδιορισμός |
|---|---|
| Μοντέλο | DH-A2E |
| Συνολική ισχύς | 5700W |
| Ζώνες Θέρμανσης | 3 (Επάνω: 1200W, Κάτω Ζώνη 2: 1200W, Ζώνη 3: 3200W) |
| Τροφοδοτικό | AC220V ±10%, 50/60Hz |
| Έλεγχος θερμοκρασίας | Κλειστός-βρόχος με θερμοστοιχείο τύπου K- |
| Ακρίβεια θερμοκρασίας | ±1 βαθμός |
| Ακρίβεια τοποθέτησης | 0,01 χλστ |
| Μέγ. Μέγεθος PCB | 450 x 500 χλστ |
| Ελάχ. Μέγεθος PCB | 10 x 10 mm |
| Συμβατό μέγεθος chip | 2x2 mm έως 80x80 mm |
| Ελάχ. Chip Pitch | 0,1 χλστ |
| Διαστάσεις (ΜxΠxΥ) | 600 x 700 x 850 mm |
| Καθαρό Βάρος | 70 κιλά |
Σχεδιασμένο για το επαγγελματικό εργαστήριο:
Πέρα από τις βασικές προδιαγραφές, το DH-A2E είναι κατασκευασμένο για καθημερινή επαγγελματική χρήση. Χαρακτηριστικά όπως η ρυθμιζόμενη ροή αέρα για μικρά εξαρτήματα, τα περιστρεφόμενα ακροφύσια 360 μοιρών, οι γενικές συσκευές, η γρήγορη ψύξη και οι φωνητικές ειδοποιήσεις δημιουργούν μια απρόσκοπτη ροή εργασίας. Είναι τραχύΣταθμός επεξεργασίας smdη κατασκευή, η πιστοποίηση CE και τα χαρακτηριστικά ασφαλείας έκτακτης ανάγκης διασφαλίζουν αξιόπιστη και ασφαλή λειτουργία σε απαιτητικές ρυθμίσεις.
Ιδανικό για:Υπηρεσίες Κατασκευής Ηλεκτρονικών (EMS), κέντρα επισκευής υψηλής αξιοπιστίας (αυτοκινητοβιομηχανία, αεροδιαστημική, ιατρική), τμήματα Έρευνας και Ανάπτυξης και οποιαδήποτε λειτουργία που απαιτεί αξιόπιστη, αυτοματοποιημένη επεξεργασία ακριβείας.
Λεπτομέρειες προϊόντων
Η Εταιρεία μας
Τεχνολογία Shenzhen Dinghua: Ακρίβεια σχεδιασμένη για την επιτυχία σας
Στον κόσμο των προηγμένων ηλεκτρονικών, όπου η πυκνότητα των εξαρτημάτων αυξάνεται και οι ανοχές μειώνονται στα μικρά, η ακρίβεια δεν είναι απλώς πλεονέκτημα-είναι επιτακτική ανάγκη. Η Shenzhen Dinghua Technology ιδρύθηκε το 2011 με μια σαφή αποστολή: να εξοπλίσει τους κατασκευαστές και τους ειδικούς επισκευής με τα έξυπνα εργαλεία που απαιτούνται για να κυριαρχήσουν αυτή η πολυπλοκότητα.
Στεκόμαστε στη διασταύρωση τουόραμακαιδράση. Το χαρτοφυλάκιό μας από-συστήματα επιθεώρησης ακτίνων Χ-υψηλής απόδοσης και αυτοματοποιημένους σταθμούς επανεπεξεργασίας BGA έχει σχεδιαστεί για να μετατρέπει κρίσιμες προκλήσεις-από τον εντοπισμό κρυφών ελαττωμάτων συγκόλλησης έως την εκτέλεση άψογων επισκευών μικροεπεξεργαστή-σε αξιόπιστες, επαναλαμβανόμενες διαδικασίες.
Τι ορίζει την τεχνολογία Dinghua;
Βαθιές ρίζες βιομηχανίας:Δεν πουλάμε μόνο εξοπλισμό. καλλιεργούμε τεχνογνωσία. Η αφοσιωμένη ομάδα Έρευνας και Ανάπτυξης μας ζει στην πρώτη γραμμή της τεχνολογίας SMT και NDT, διασφαλίζοντας ότι οι λύσεις μας προέρχονται από τη βαθιά κατανόηση των πραγματικών-παγκόσμιων προκλήσεων παραγωγής και επισκευής δαπέδου.
Η γέφυρα της νοημοσύνης:Ειδικευόμαστε στη δημιουργία συνέργειας. Με την ενσωμάτωση ακριβών μηχανικών με έξυπνα συστήματα ελέγχου και διορατικό λογισμικό, παρέχουμε περισσότερα από αυτόνομα μηχανήματα-που παρέχουμεσυνδεδεμένες ροές εργασίαςπου ενισχύουν τη λήψη αποφάσεων-και την ιχνηλασιμότητα.
Συνεργασία πέρα από το προϊόν:Η δέσμευσή μας αποκρυσταλλώνεται μετά την εγκατάσταση. Προσφέρουμε ολοκληρωμένη τεχνική υποστήριξη, βοήθεια εφαρμογών και ανταποκρινόμενη υπηρεσία, δημιουργώντας συνεργασίες που στοχεύουν στη μεγιστοποίηση του λειτουργικού χρόνου λειτουργίας και της απόδοσης της επένδυσής σας.
Καθοδηγούμενοι από μια κουλτούρα πραγματιστικής καινοτομίας και ακλόνητης ακεραιότητας, είμαστε αφοσιωμένοι στην προώθηση των προτύπων ποιότητας και απόδοσης στην κατασκευή και επισκευή ηλεκτρονικών ειδών παγκοσμίως. Ας οικοδομήσουμε το μέλλον της ακρίβειας, μαζί.
