Βιομηχανική μηχανή ακτίνων Χ για Ηλεκτρονικά





Το βιομηχανικό μηχάνημα ακτίνων Χ Dinghua-για ηλεκτρονικά είδη DH-X8 είναι ένα μηχάνημα επιθεώρησης ακτίνων Χ 2,5D PCB-που έχει σχεδιαστεί για ολοκληρωμένη επιθεώρηση ηλεκτρονικών εξαρτημάτων IC. Χρησιμοποιείται κυρίως για ανίχνευσηζητήματα εσωτερικής ποιότηταςκαι τον εντοπισμό πλαστών εξαρτημάτων. Η μηχανή SMT Xray DH-X8 υπερέχει επίσης στον εντοπισμό ελαττωμάτων στις αρθρώσεις συγκόλλησης PCB, όπως π.χ.κενά, γέφυρες, ρωγμέςκαι άλλες κοινές ατέλειες.



Αυτόμηχάνημα επιθεώρησης ακτίνων Χ-βιομηχανικής ποιότητας PCB{{1}είναι ιδανικό για εφαρμογές σεποιοτικός έλεγχος, ανάλυση αστοχίας, καιπαρακολούθηση της διαδικασίας, διασφαλίζοντας τα υψηλότερα πρότυπα επιθεώρησης και αξιοπιστίας για την ηλεκτρονική κατασκευή.



Η βιομηχανική μηχανή ακτίνων Χ-για ηλεκτρονικά είδηDinghua DH-X8αντιπροσωπεύει την τελευταία καινοτομία στοΕπιθεώρηση ακτίνων Χ 2,5D PCB-. Αυτό το μοντέλο είναι ολοκαίνουργιο, με εντελώς επανασχεδιασμένη δομή και εμφάνιση. Ενσωματώνοντας προηγμένη μηχανική, η εμφάνιση του DH-X8 συνδυάζει τη φόρμα με τη λειτουργία, παρέχοντας μια συμπαγή αλλά στιβαρή λύση για ηλεκτρονική επιθεώρηση υψηλής{4}}ακρίβειας. Ο ενημερωμένος σχεδιασμός της μηχανής SMT Xray βελτιώνει επίσης τα χαρακτηριστικά ασφαλείας και την ευκολία συντήρησης, διασφαλίζοντας αξιόπιστη,-μακράς διάρκειας απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα. Αυτή η νέας γενιάς-μηχάνημα επιθεώρησης ακτίνων Χ συνδυάζει την αιχμή-τεχνολογία με τις αισθητικές βελτιώσεις, καθιστώντας την ιδανική επιλογή για εταιρείες με προοπτικές{10}}προοπτικές που στοχεύουν να παραμείνουν μπροστά στην ανταγωνιστική βιομηχανία ηλεκτρονικών.











Κατάσταση ολόκληρου του μηχανήματος
Διάσταση	1500 *1500 *2100 χλστ		Τροφοδοτικό	AC220V 10A
Βάρος	Περίπου 1500 KG		Μικτό βάρος	Περίπου 2089 KG
Ξύλινο κουτί	1940 × 1740 × 2280 χιλιοστά		Ονομαστική ισχύς	1,7 KW
Η πόρτα-άνοιξε	Εγχειρίδιο + επαγωγή συστήματος		Λειτουργία επιθεώρησης	εκτός-γραμμής
Τρόπος φόρτωσης	Άνθρωπος-		Διοίκηση Αρχών	σύνθημα

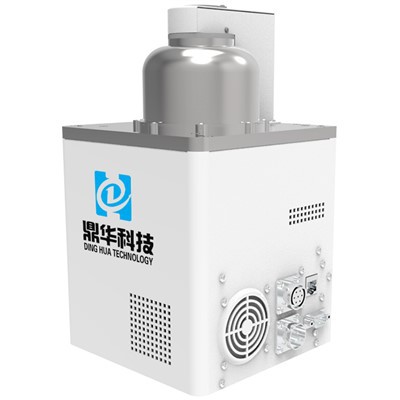

-σωλήνας φωτός ακτίνων Χ
Τύπος σωλήνα φωτός	σφραγισμένου τύπου		Ρεύμα σωλήνα φωτός	200ɥA
Τάση σωλήνα φωτός	130KV		μέγεθος εστιακού σημείου	5 μμ
μέθοδος ψύξης-	Αναγκαστική ψύξη αέρα		Μεγέθυνση γεωμετρίας	200 φορές









ΟDinghua DH-X8είναι μια ακριβής-σχεδιασμένη λύση επιθεώρησης ακτίνων 2.5DX-που έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις της σύγχρονης βιομηχανίας ηλεκτρονικών ειδών. Γεφυρώνοντας το χάσμα μεταξύ της τυπικής απεικόνισης 2D και της σύνθετης σάρωσης 3D CT, το DH-X8 παρέχει λοξή γωνιακή θέαση (2,5D) που επιτρέπει την απεικόνιση κρυφών ελαττωμάτων από πολλές προοπτικές.



1. Προηγμένη επιθεώρηση συναρμολόγησης SMT & PCB

Το DH-X8 είναι βελτιστοποιημένο για τον εντοπισμό κρίσιμων ελαττωμάτων της διαδικασίας που διαφεύγουν της παραδοσιακής οπτικής επιθεώρησης (AOI), συμπεριλαμβανομένων:

Ακεραιότητα άρθρωσης συγκόλλησης:Ανίχνευση κενών, γεφυρών, ενώσεων ψυχρής συγκόλλησης και ρωγμών-σε πραγματικό χρόνο σε διασυνδέσεις υψηλής-πυκνότητας.

Σύνθετη ανάλυση πακέτου:Απεικόνιση ακριβείας για BGA, CSP και QFN εξαρτήματα όπου τα σημεία συγκόλλησης είναι κρυμμένα κάτω από το σώμα του εξαρτήματος.



2. Έλεγχος ταυτότητας εξαρτημάτων και ανίχνευση πλαστών

Σε μια εποχή αστάθειας της εφοδιαστικής αλυσίδας, το DH-X8 λειτουργεί ως ζωτικός φύλακας για τη διασφάλιση ποιότητας:

Εσωτερική επαλήθευση μήτρας:Επιθεώρηση του εσωτερικού μεγέθους της μήτρας, των μοτίβων δεσμών καλωδίων και της συνοχής του πλαισίου μολύβδου για τον εντοπισμό πλαστών ή ανακαινισμένων IC.

Δομική ακεραιότητα:Μη-μη καταστροφικός έλεγχος της ποιότητας των εσωτερικών ηλεκτρονικών εξαρτημάτων χωρίς να διακυβεύεται η ερμητική σφράγιση ή η συσκευασία.



3. Ολοκληρωμένη ανάλυση αστοχίας (FA)

Το σύστημα είναι ένα ουσιαστικό εργαλείο για τμήματα Ε&Α και ποιότητας για:

Αναγνώριση της βασικής αιτίας:Ανάλυση αστοχιών πεδίου οπτικοποιώντας εσωτερικά σορτς, σπασμένα καλώδια σύνδεσης ή αποκόλληση.

Παρακολούθηση διαδικασίας:Σχόλια σε πραγματικό-χρόνο για τη βαθμονόμηση του φούρνου εκ νέου ροής και τη βελτιστοποίηση εκτύπωσης πάστας συγκόλλησης.



Γιατί το DH-X8;

Το Dinghua DH-X8 είναι κάτι περισσότερο από ένα εργαλείο επιθεώρησης. είναι ένα ολοκληρωμένο ασφαλιστήριο συμβόλαιο ποιότητας. Είτε μετριάζετε τους κινδύνους πλαστών εξαρτημάτων είτε τελειοποιείτε μια περίπλοκη διαδικασία SMT, το DH-X8 παρέχει τη σαφήνεια που απαιτείται για τη διασφάλιση 100% αξιοπιστίας του προϊόντος.







Επιλέγοντας τοΣύστημα ακτίνων Χ-X8-σημαίνει περισσότερα από την απλή αγορά υλικού. είναι μια επένδυση που υποστηρίζεται από πάνω10 χρόνια εξειδικευμένης εμπειρίαςστην τεχνολογία επανεπεξεργασίας και επιθεώρησης BGA.



1. Αποδεδειγμένη κληρονομιά και αξιοπιστία της βιομηχανίας

Με μια δεκαετία εστίασης στις λύσεις BGA και SMT, ο εξοπλισμός μας έχει δοκιμαστεί αυστηρά σε περιβάλλοντα παραγωγής υψηλού-όγκου.

Ποιότητα-Δοκιμασμένο υλικό:Τα συστήματά μας κατασκευάζονται χρησιμοποιώντας εξαρτήματα υψηλής ποιότητας σχεδιασμένα για βιομηχανική λειτουργία.

Εμπειρογνωμοσύνη σε Deep Domain:Δεν πουλάμε μόνο μηχανήματα. κατανοούμε τη χημεία και τη φυσική της συγκόλλησης, διασφαλίζοντας ότι τα συστήματα ακτίνων Χ-μας είναι ρυθμισμένα για να ανιχνεύουν τα ελαττώματα που έχουν μεγαλύτερη σημασία για την απόδοσή σας.



2. Παγκόσμια-Επαγγελματική υποστήριξη μετά τις πωλήσεις-

Αναγνωρίζουμε ότι ο χρόνος λειτουργίας είναι κρίσιμος για την απόδοση σας. Το αποκλειστικό μας οικοσύστημα τεχνικής υποστήριξης περιλαμβάνει:

Διαβούλευση ειδικού:Άμεση πρόσβαση σε ανώτερους μηχανικούς για βαθμονόμηση, εκπαίδευση εφαρμογών και σύνθετη ανάλυση αστοχιών.

Ομάδα Ταχείας Αντίδρασης:Ένα επαγγελματικό τμήμα μεταπωλήσεων-που δεσμεύεται να επιλύει άμεσα τεχνικά ερωτήματα, διασφαλίζοντας ότι η γραμμή παραγωγής σας δεν θα σταματήσει ποτέ.

Συντήρηση κύκλου ζωής:Από την εγκατάσταση έως τις ενημερώσεις λογισμικού, υποστηρίζουμε τον εξοπλισμό σας καθ' όλη τη διάρκεια ζωής του.



3. Ευέλικτες Παγκόσμια Χρηματοοικονομικές & Λύσεις Logistics

Παρέχουμε μια απρόσκοπτη εμπειρία προμηθειών για τους διεθνείς πελάτες μας, ανεξάρτητα από την τοποθεσία.

Διαφορετικές επιλογές πληρωμής:Για τη διευκόλυνση των ομαλών συναλλαγών, υποστηρίζουμε όλες τις κύριες μεθόδους πληρωμής, συμπεριλαμβανομένων των T/T (τηλεγραφική μεταφορά), L/C (Επιστολή πίστωσης) και άλλες ασφαλείς πλατφόρμες ψηφιακών πληρωμών.

Παγκόσμια αποστολή πολλαπλών-τρόπων:

Express Air Freight: Για επείγουσες απαιτήσεις, συνεργαζόμαστε με την DHL, την FedEx και την UPS για να εξασφαλίσουμε παράδοση από πόρτα σε-πόρτα σε πόρτα με πλήρη παρακολούθηση.

Standard Air & Ocean Freight: Για παραγγελίες χύδην ή οικονομικά-οικονομική επιμελητεία, προσφέρουμε ολοκληρωμένες επιλογές αεροπορικών και θαλάσσιων μεταφορών, συμπεριλαμβανομένου του χειρισμού όλων των εγγράφων εξαγωγής και της τελωνειακής συμμόρφωσης.
