Οθόνη αφής Υπολογιστής BGA Rework Station 1. Περιγραφή προϊόντος του σταθμού επανεργασίας bga υπολογιστή με οθόνη αφής DH-D1 Με έλεγχο θερμοστοιχείου κλειστού βρόχου υψηλής ακρίβειας τύπου k και σύστημα αυτόματης αντιστάθμισης θερμοκρασίας PID, μονάδα θερμοκρασίας και έξυπνη μονάδα ελέγχου, ο σταθμός μας BGA Rework. ..
Περιγραφή

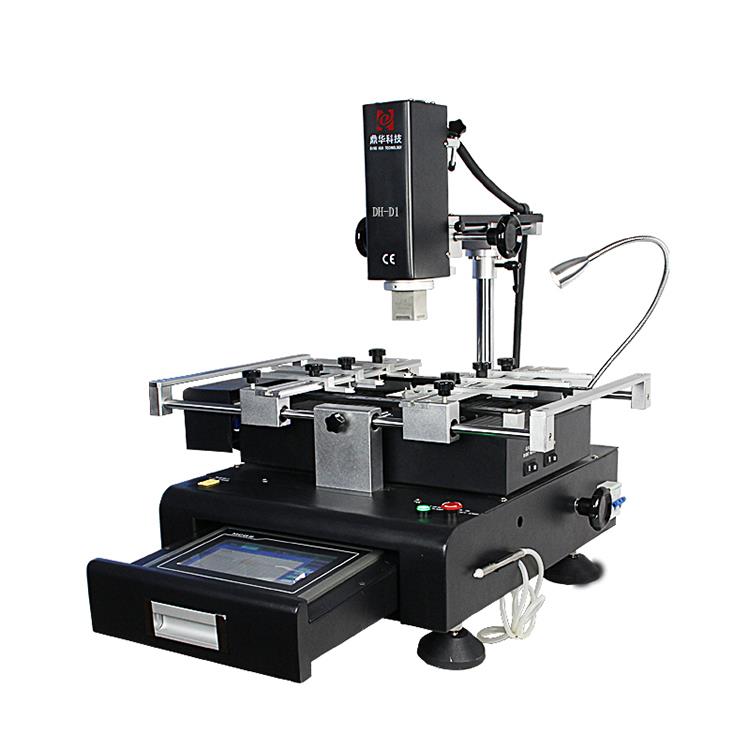

1. Περιγραφή προϊόντος του σταθμού επανεργασίας bga υπολογιστή με οθόνη αφής DH-D1
Με έλεγχο κλειστού βρόχου θερμοστοιχείου τύπου k υψηλής ακρίβειας και σύστημα αυτόματης αντιστάθμισης θερμοκρασίας PID, μονάδα θερμοκρασίας και έξυπνη μονάδα ελέγχου, ο σταθμός μας BGA Rework DH-D1 μπορεί να ενεργοποιήσει την ακριβή απόκλιση θερμοκρασίας σε ±2 βαθμούς. Εν τω μεταξύ, ο σύνδεσμος μέτρησης εξωτερικής θερμοκρασίας του επιτρέπει τη διάκριση θερμοκρασίας και την ακριβή ανάλυση του πραγματικού χρόνου.
2. Προδιαγραφές προϊόντος του σταθμού επανεργασίας bga υπολογιστή με οθόνη αφής DH-D1
| Εξουσία | 4800W |
| Κορυφαία θερμάστρα | Ζεστός αέρας 800W |
| Κάτω θερμάστρα | Ζεστός αέρας 1200W, Υπέρυθρες 2700W |
| Τροφοδοτικό | AC220V+10%,50/60HZ |
| Διάσταση | Μ 560*Π650*Υ580 χλστ |
| Τοποθέτηση | Υποστήριξη PCB N-groove, και με εξωτερικό εξάρτημα γενικής χρήσης |
| Έλεγχος θερμοκρασίας | Θερμοστοιχείο τύπου Κ, κλειστού βρόχου, έλεγχος ανεξάρτητης θέρμανσης |
| Ακρίβεια θερμοκρασίας | ±2 μοίρες |
| Μέγεθος PCB | Μέγιστο 420*400 mm, Ελάχ. 22*22 mm |
| Βελτιστοποίηση πάγκου εργασίας | ±15 mm εμπρός/πίσω +15 mm δεξιά/αριστερά |
| Τσιπ BGA | 2*2 - 80*80 χλστ |
| Ελάχιστη απόσταση τσιπ | 0.15 χλστ |
| Αισθητήρας θερμοκρασίας | 1 (προαιρετικό) |
| Καθαρό Βάρος | 31 κιλά |
3. Χαρακτηριστικά προϊόντος του σταθμού επανεργασίας bga υπολογιστή με οθόνη αφής DH-D1
Ο ανθρωποποιημένος σχεδιασμός καθιστά το μηχάνημα εύκολο στη χρήση. Κανονικά ένας εργαζόμενος μπορεί να μάθει να το χρησιμοποιεί σε 10 λεπτά. Χωρίς ιδιαίτερες επαγγελματικές εμπειρίες ή δεξιότητεςχρειάζεται, κάτι που εξοικονομεί χρόνο και ενέργεια για την εταιρεία σας.
Κατάλληλο για διάφορους τύπους PCB οποιουδήποτε μεγέθους.
Τα ανώτερα υλικά εγγυώνται μεγάλη διάρκεια ζωής. Διασταυρούμενη ροή, επάνω και κάτω ανεμιστήρας ψύξης ψύχουν το μηχάνημα αυτόματα
μόλις ολοκληρωθεί η διαδικασία θέρμανσης,που αποτρέπει αποτελεσματικά τη φθορά και τη γήρανση του μηχανήματος.{0}}Προσφέρεται εγγύηση έτους για το σύστημα θέρμανσης.
Προσφέρεται απεριόριστη τεχνική υποστήριξη εφ' όρου ζωής και δωρεάν εκπαίδευση.

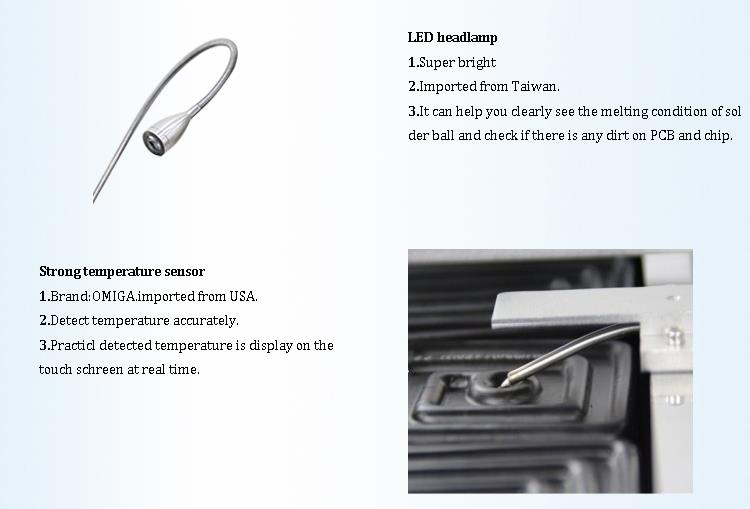

Ο εξαιρετικά φωτεινός προβολέας LED εισάγεται από τον κορυφαίο κατασκευαστή της Ταϊβάν. Μπορεί να σας βοηθήσει να δείτε ξεκάθαρα την κατάσταση τήξης της σφαίρας συγκόλλησης και να ελέγξετε αν υπάρχειυπάρχει οποιαδήποτε βρωμιά στο PCB και στο τσιπ.
Σε περίπτωση έκτακτης ανάγκης υπάρχει στάση έκτακτης ανάγκης.

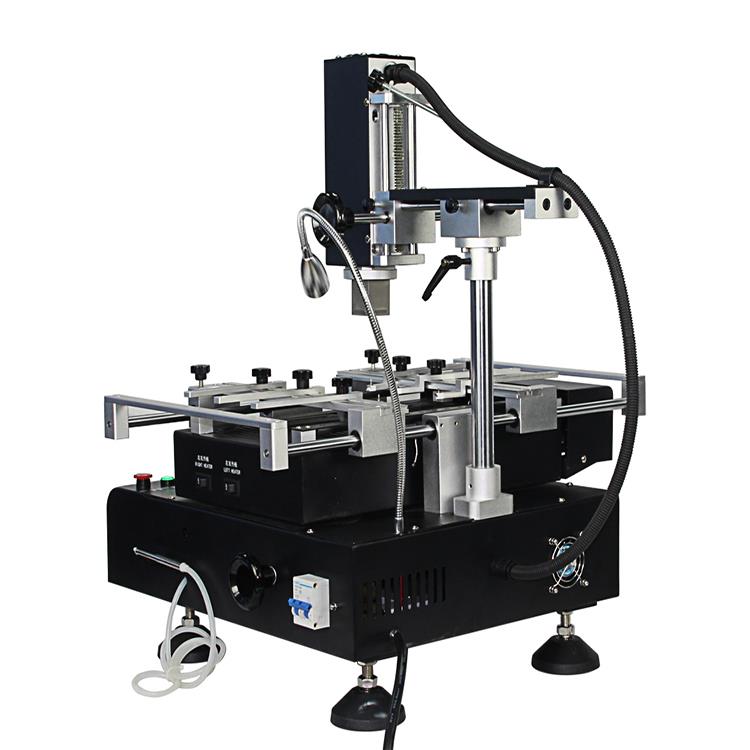

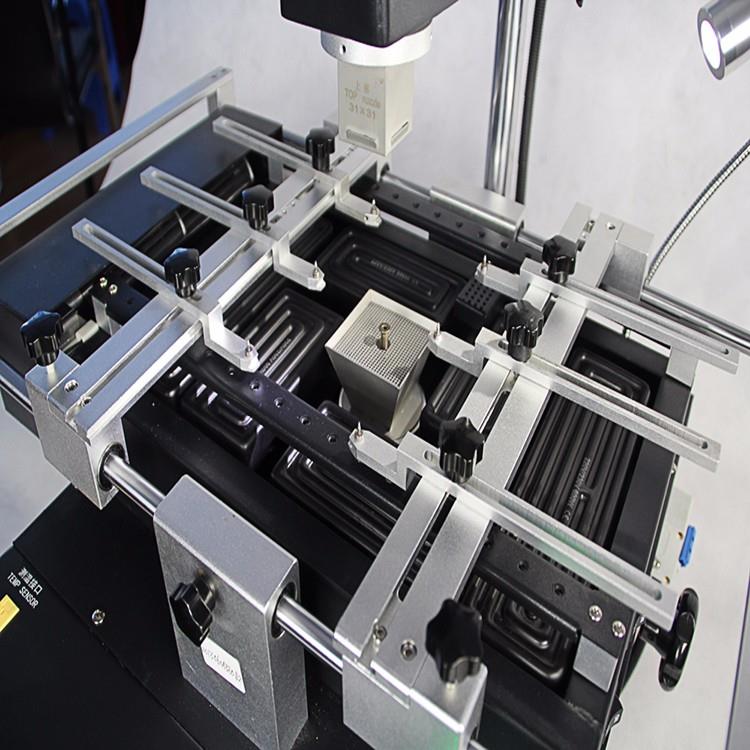

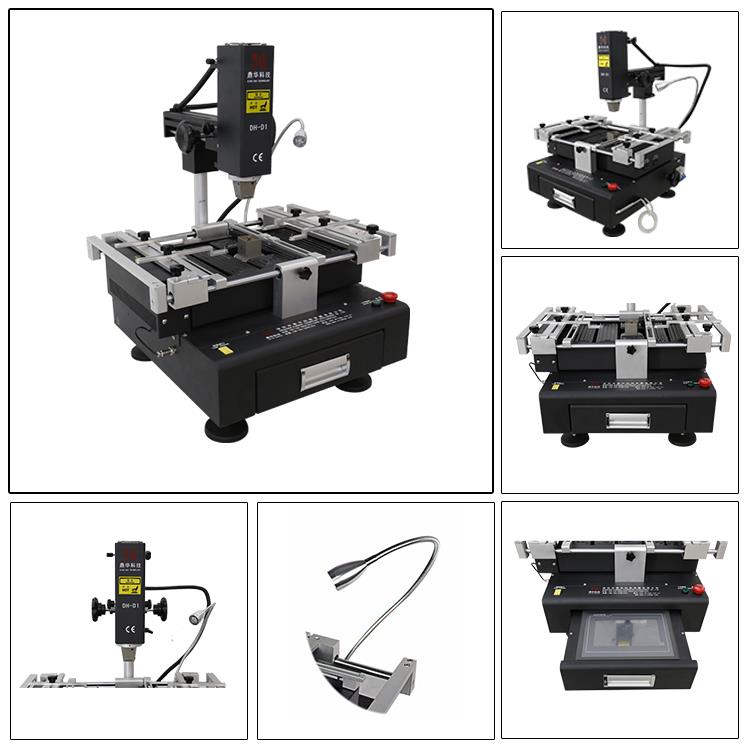

4. Λεπτομέρειες προϊόντος του σταθμού επανεξέτασης bga υπολογιστή με οθόνη αφής DH-D1
5. Γιατί να επιλέξετε υπολογιστή με οθόνη αφής bga σταθμό επανεξέτασης DH-D1

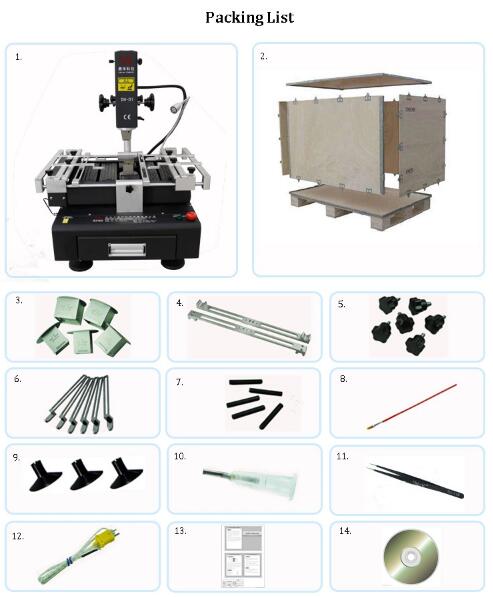

6. Συσκευασία, παράδοση υπολογιστή με οθόνη αφής bga σταθμός επανεργασίας DH-D1
7. Σχετικές γνώσεις για το BGA
ΚΑΝΟΝΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΔΡΟΜΟΛΟΓΗΣΗΣ ΤΣΙΠ BGA
Το BGA είναι ένα ευρέως χρησιμοποιούμενο εξάρτημα στο PCB, συνήθως CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, κ.λπ. Τα περισσότερα από αυτά είναι στον τύπο συσκευασίας bga. Εν ολίγοις, το 80% των σημάτων υψηλής συχνότητας και των ειδικών σημάτων θα είναι Τραβήξτε αυτό το είδος πακέτου. Επομένως, ο τρόπος αντιμετώπισης της δρομολόγησης του πακέτου BGA θα έχει μεγάλο αντίκτυπο σε σημαντικά σήματα.
Τα μικρά μέρη που συνήθως περιβάλλουν το BGA μπορούν να χωριστούν σε διάφορες κατηγορίες ανάλογα με τη σημασία τους
by pass.
Κύκλωμα RC ακροδέκτη ρολογιού.
απόσβεση (εμφανίζεται σε σειρά αντίσταση, τύπος τράπεζας, για παράδειγμα, σήμα BUS μνήμης)
Κύκλωμα EMI RC (εμφανίζεται σε απόσβεση, C, στυλ ύψους έλξης, π.χ. σήμα USB).
Άλλα ειδικά κυκλώματα (ειδικά κυκλώματα που προστέθηκαν σύμφωνα με διαφορετικό CHIP, για παράδειγμα, το κύκλωμα ανίχνευσης θερμοκρασίας της CPU).
Μικρή ομάδα κυκλωμάτων ισχύος 40 mil ή λιγότερο (με τη μορφή C, L, R, κ.λπ., αυτό το είδος κυκλώματος εμφανίζεται συχνά κοντά στο AGP CHIP ή CHIP με λειτουργία AGP και οι διαφορετικές ομάδες ισχύος διαχωρίζονται με R, L).
Τραβήξτε χαμηλά R, C.
Γενική ομάδα μικρών κυκλωμάτων (εμφανίζεται σε R, C, Q, U, κ.λπ., χωρίς απαιτήσεις ίχνους).
Ύψος έλξης R, RP.
Το κύκλωμα 1-6-είναι συνήθως το επίκεντρο της τοποθέτησης και θα είναι διευθετημένο όσο το δυνατόν πιο κοντά στο BGA, κάτι που απαιτεί ειδική επεξεργασία. Η σημασία του έβδομου κύκλου είναι δεύτερη, αλλά θα είναι και πιο κοντά στο BGA. 8, 9 είναι ένα γενικό κύκλωμα, ανήκει στο σήμα μπορεί να συνδεθεί.
Σε σχέση με τη σημασία της σημασίας των μικρών εξαρτημάτων κοντά στο παραπάνω BGA, οι απαιτήσεις για τη ΔΡΟΜΟΛΟΓΗΣΗ είναι οι εξής:
by pass =>Όταν βρίσκεται στην ίδια πλευρά με το CHIP, συνδέεται απευθείας μέσω ακίδας CHIP στο by pass και μετά by pass για να τραβήξει έξω μέσω του επιπέδου. όταν είναι διαφορετικό από το CHIP, μπορεί να μοιράζεται το ίδιο μέσω των ακίδων VCC και GND της BGA. 100 εκ.
Clock terminal RC circuit =>Πλάτος καλωδίου, απόσταση καλωδίων, μήκος καλωδίου ή συσκευασία GND. Διατηρήστε τα ίχνη όσο το δυνατόν πιο κοντά και λεία, χωρίς να διασχίζετε διαχωριστικά VCC.
Damping =>Πλάτος καλωδίου, διάστιχο, μήκος γραμμής και ομαδοποίηση ιχνών. τα ίχνη πρέπει να είναι όσο το δυνατόν πιο σύντομα και ομαλά, και ένα σύνολο ιχνών πρέπεινα μην αναμιγνύεται με άλλα σήματα..
EMI RC Circuits =>Πλάτος καλωδίου, απόσταση γραμμών, παράλληλη καλωδίωση, πακέτο GND και άλλες απαιτήσεις. ολοκληρωθεί σύμφωνα με τις απαιτήσεις του πελάτη.
Other special circuits =>Απαιτήσεις πλάτους καλωδίου, GND συσκευασίας ή διάκενου ίχνους. ολοκληρωθεί σύμφωνα με τις απαιτήσεις του πελάτη.
40milthe following small power circuit group =>Πλάτος καλωδίου και άλλες ανάγκες Συμπληρώστε το επιφανειακό στρώμα όσο το δυνατόν περισσότερο για να το διατηρήσετε πλήρωςεσωτερικό χώρο για τη γραμμή σήματος και προσπαθήστε να αποφύγετε τη διέλευση του σήματος ισχύος μέσα από στρώματα
στην περιοχή BGA, προκαλώντας άσκοπες παρεμβολές.
Pull low R, C =>Χωρίς ειδικές απαιτήσεις. ομαλές γραμμές.
General small circuit group =>Χωρίς ειδικές απαιτήσεις. ομαλές γραμμές.
Pull height R,RP =>Χωρίς ειδικές απαιτήσεις. ομαλές γραμμές.
