PS3 PS4 TV Laptop Laptop Mobile Phone

PS3 PS4 PS4 TV Laptop Mobile Repairing Machine DH-A2E



Αφαίρεση της μπάλας και του κασσίτερου



Προδιαγραφές:

1	Συνολική ισχύς	5200w
2	3 ανεξάρτητοι θερμαντήρες	Κορυφαία ζεστό αέρα 1200W, χαμηλότερος ζεστός αέρας 1200W, κάτω υπέρυθρο προθέρμανση 2700W
3	Δυναμικό	AC220V ± 10% 50/60Hz
4	Ηλεκτρικά μέρη	7 '' οθόνη αφής + Υψηλή ακρίβεια έξυπνη μονάδα ελέγχου θερμοκρασίας + οδηγός κινητήρα βηματικού κινητήρα + PLC + LCD οθόνη + υψηλής ανάλυσης οπτικό σύστημα CCD + τοποθέτηση λέιζερ
5	Έλεγχος θερμοκρασίας	K-Sensor κλειστού βρόχου + PID Αυτόματη αντιστάθμιση θερμοκρασίας + Μονάδα θερμοκρασίας, ακρίβεια θερμοκρασίας εντός ± 2 βαθμών.
6	Τοποθέτηση PCB	V-Groove + Universal Fixture + Κινητό ράφι PCB
7	Ισχύον μέγεθος PCB	Max 370x410mm min 22x22mm
8	Ισχύον μέγεθος BGA	2x2mm ~ 80x80mm
9	Μέγεθος	600x700x850mm (l*w*h)
10	Καθαρό βάρος	70 kg

Εφαρμογές:



Χαρακτηριστικός:



PS3, PS4, TV, Laptop, Μηχανή επισκευής κινητού τηλεφώνου - DH -A2E

• Χρησιμοποιείται ευρέως για επισκευές σε φορητούς υπολογιστές, PS3, PS4, Xbox 360, κινητά τηλέφωνα, υπολογιστές, τηλεοράσεις, πίνακες ελέγχου κ.λπ.
• REWORKS BGA, CCGA, QFN, CSP, LGA, SMD, LED και άλλα εξαρτήματα.
• Αυτόματη αποσυμπίεση, τοποθέτηση και συγκόλληση. αυτόματα παίρνει το τσιπ μόλις ολοκληρωθεί η αποσύνθεση.

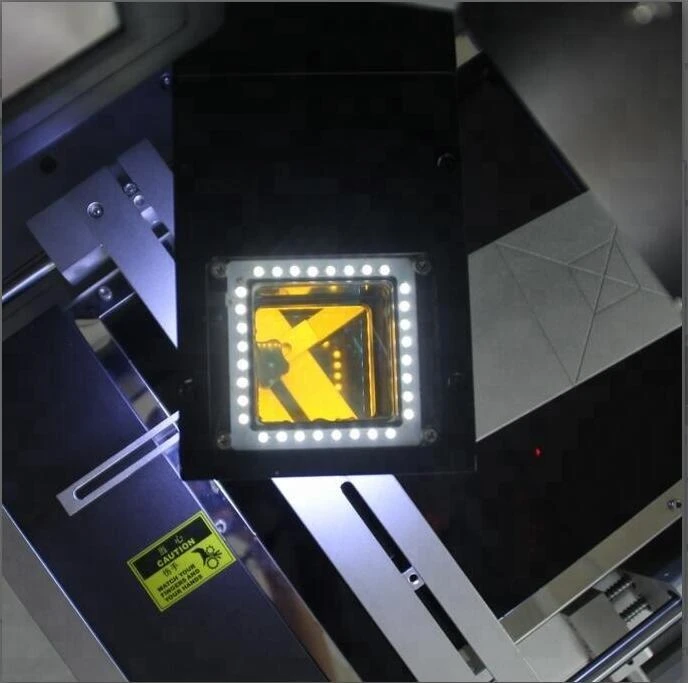

• Σύστημα οπτικής ευθυγράμμισης HD CCD για ακριβή τοποθέτηση του BGA και των εξαρτημάτων.
• BGA ακρίβεια τοποθέτησης εντός 0. 01mm; Ποσοστό επιτυχίας επισκευής 99,9%.
• Τοποθέτηση λέιζερ για γρήγορη ευθυγράμμιση BGA και μητρική πλακέτα.
• Ανώτερα χαρακτηριστικά ασφαλείας με προστασία έκτακτης ανάγκης.

Εργασία βίντεο του αυτόματου σταθμού BGA Rework:




Αξεσουάρ:
1. Κορυφαία ακροφύσιο: 3 τεμ (31*31mm, 38*38mm, 41*41mm). Κατώτατο ακροφύσιο: 2pcs (34*34mm, 55*55mm)

2. Δέσμη: 2 τεμ.
3. Κουμπί δαμάσκηνου: 6 τεμ.
4. Universal Fixture: 6 τεμ.
5. Βίδα υποστήριξης: 5 τεμ.
6. Πινέλο: 1 τεμ.
7. Κύπελλο κενού: 3 τεμ.
8. Βελόνι κενού: 1 pc
9. Tweezer: 1 PC
10. Καλώδιο αισθητήρα θερμοκρασίας: 1 pc
11. Επαγγελματικό βιβλίο οδηγιών: 1 PC
12. Demo Cd: 1 PC
