Σταθμός επαναλειτουργίας οπτικού Labtop BGA
1. Γρήγορη προεπισκόπηση: Χαρακτηριστικά του DH-G600 BGA Rework Machine
Περιγραφή
Σταθμός επεξεργασίας οπτικού φορητού υπολογιστή bga
1. Γρήγορη προεπισκόπηση:
Χαρακτηριστικά του DH-G600 BGA Rework Machine
1. Χρησιμοποιείται ευρέως στην Αντικατάσταση επιπέδου Chip σε φορητούς υπολογιστές, υπολογιστές, τηλέφωνα Moblie κ.λπ.
2. Αυτόματη αφαίρεση, τοποθέτηση και συγκόλληση.
3. Σύστημα οπτικής ευθυγράμμισης HD για ακριβή τοποθέτηση BGA και εξαρτημάτων.
4. Το Laser Positioning μπορεί να ευθυγραμμίσει γρήγορα το τσιπ BGA και τη μητρική πλακέτα.
|
Παράμετρος προϊόντος
|
3. Τα κύρια χαρακτηριστικά του σταθμού επανεπεξεργασίας DH-G600 BGA
- Πεδίο Εφαρμογής (Ολόκληρο το φάσμα εφαρμογών Rework)
- Κέντρα Εξυπηρέτησης Μεσαίας & Μεγάλης Κλίμακας.
- Συσκευές κινητών και ραδιοφωνικών συστημάτων.
- Κινητά τηλέφωνα, PDA, φορητοί υπολογιστές, φορητοί υπολογιστές & μητρικές πλακέτες.
- Συσκευές LAN, κόμβοι δικτύου και στρατιωτικός εξοπλισμός επικοινωνίας.
- Φορητός ιατρικός εξοπλισμός
Χαρακτηριστικά:
1. Ευέλικτες χρήσεις για όλα τα διαφορετικά είδη εξαρτημάτων όπως SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA και All Epoxy undefiled micro BGA ..κ.λπ.
2. Επιτυγχάνονται τα στάδια πλήρους επανεπεξεργασίας (Pr-Heating, Soak, Re-Flow & Cooling) για μια ακριβή και τυπική διαδικασία επανεπεξεργασίας.
3. IR χωρίς επίδραση σε παρακείμενα εξαρτήματα.
4. Ευαίσθητος αισθητήρας μέτρησης θερμοκρασίας για λήψη ακριβούς και στιγμιαίας μέτρησης και παρακολούθησης θερμοκρασίας.
5. Εσωτερικό σύστημα συλλογής για ασφαλή και σταθερή αφαίρεση των IC.
6. σύστημα ψύξης για την επίτευξη μιας ολοκληρωμένης και Τυποποιημένης & Ψυκτικής διαδικασίας για PCB.
7. Εργαλείο για reballing
8. Η τοποθέτηση κατά τη διαδικασία εκ νέου επεξεργασίας είναι εφαρμόσιμη με τη χρήση δείκτη λέιζερ σε PCB
9. Ακριβής και ομαλή λειτουργία XY τραπέζι που περιλαμβάνεται στη συσκευασία.
10. Εύκολη & φιλική λειτουργία μέσω χειροκίνητων λειτουργιών.
11. Ισχύει εγγύηση ενός έτους.

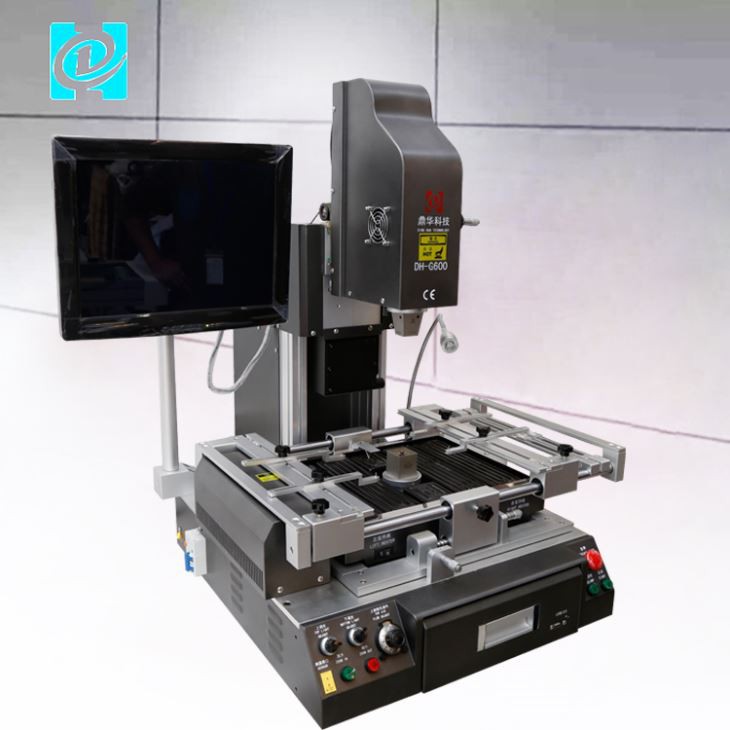

4. Λεπτομερείς εικόνες του G600 BGA REWORK STATION

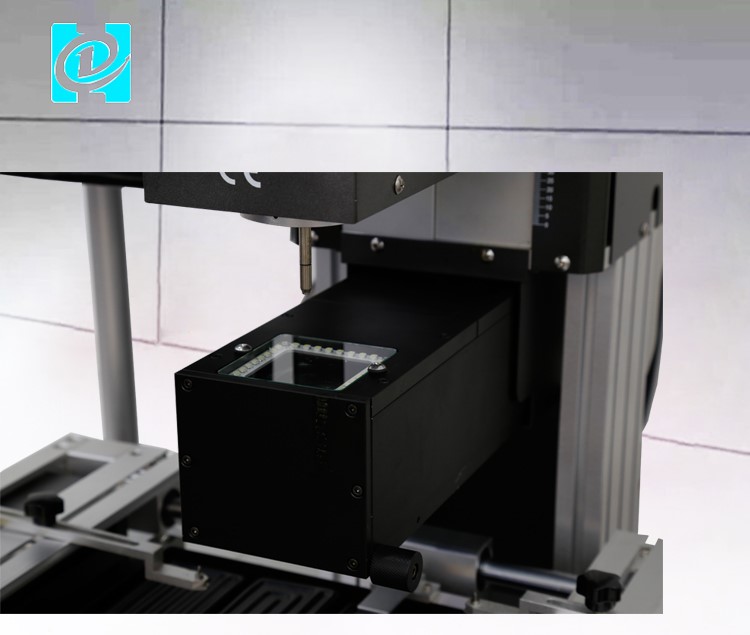

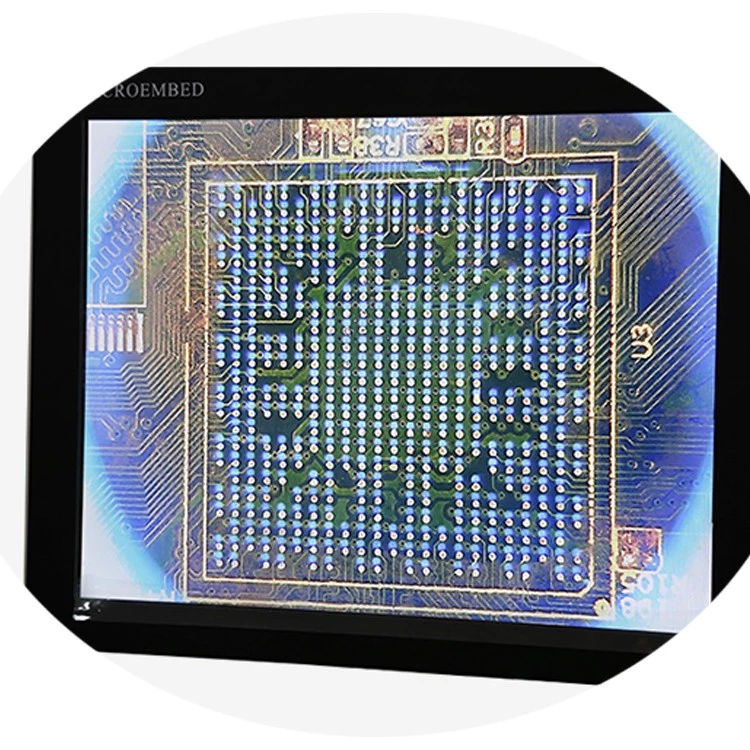

Σύστημα ευθυγράμμισης φακών οπτικού CCD
Η κάμερα εισάγεται από την Panasonic, Ιαπωνία για να διασφαλιστεί η ακρίβεια αντικατάστασης στα ±0,01 mm

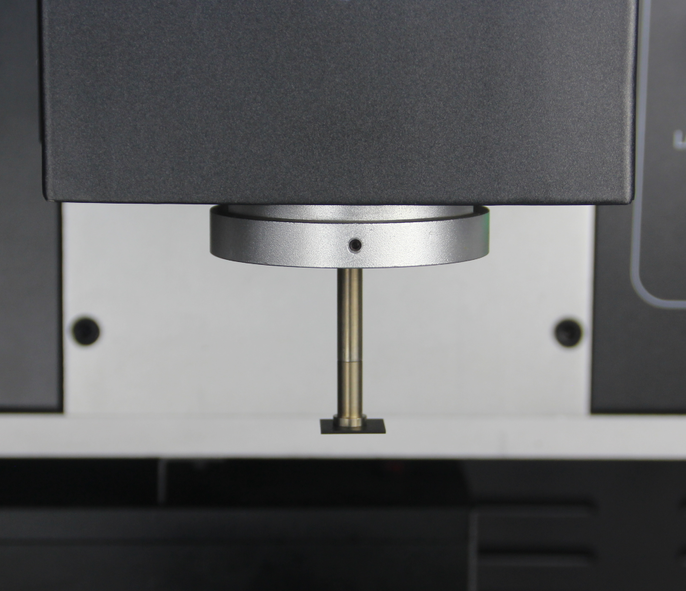

Κεφαλή τοποθέτησης με ενσωματωμένη συσκευή δοκιμής πίεσης, για προστασία του PCB από ζημιά.
Το ενσωματωμένο κενό στην κεφαλή τοποθέτησης παίρνει αυτόματα το τσιπ BGA μετά την ολοκλήρωση της αποκόλλησης
Με ρύθμιση ροής αέρα στην κορυφή, για να αποτρέψετε την εκτόξευση μικροσκοπικών bga.

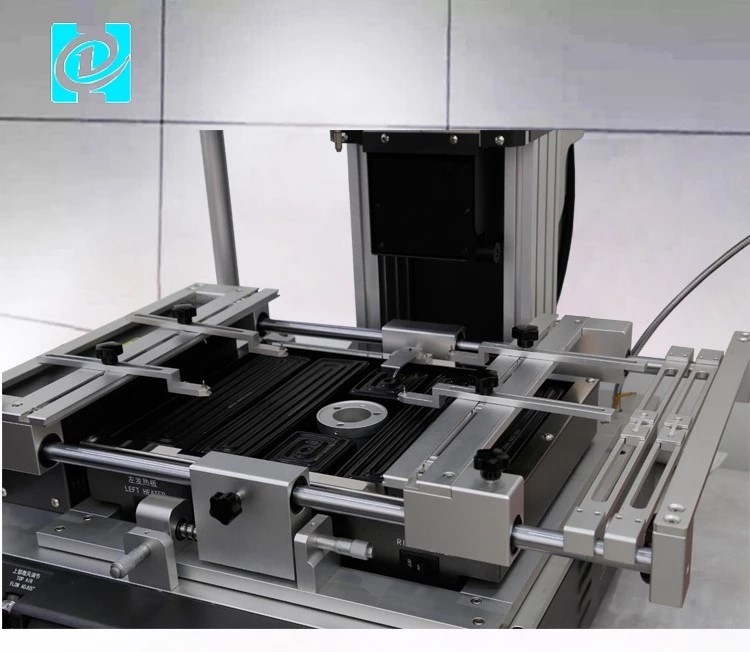

Τοποθέτηση PCB
Οι πλακέτες V-groove, PCB μπορούν να ρυθμιστούν στους άξονες X και Y και να εξοπλιστούν με ένα γενικό εξάρτημα
4. Εταιρικό Προφίλ
Μέρος των πελατών μας
6. Συσκευασία & Παράδοση & Υπηρεσίες G600 BGA REWORK STATION
|
Επιλογές παράδοσης |
|
◆ Το δείγμα θα σταλεί εντός 5 εργάσιμων ημερών από τη λήψη της πλήρους πληρωμής. 7-15 ημέρες για μαζικές παραγγελίες. ◆ Αποστολή με DHL, FedEx, TNT, EMS και UPS express. Διατίθεται και αποστολή δια θαλάσσης. |
|

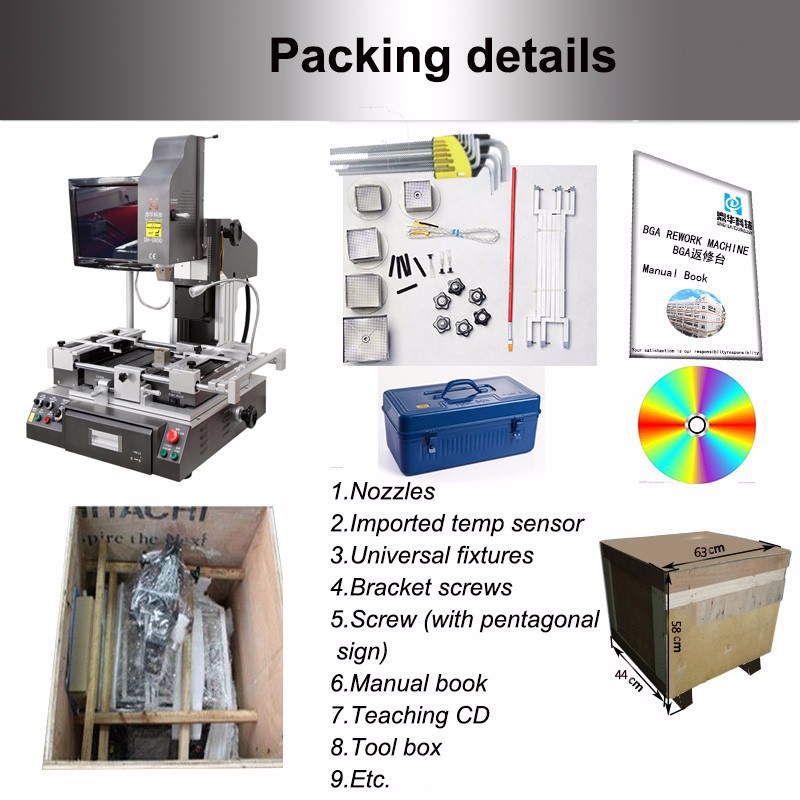

DH-G600 Αξεσουάρ |
τεμάχιο οδηγού χρήστη -1 -1 τεμάχιο LCD -5 τμχ ακροφύσιο θερμού αέρα: επάνω ακροφύσιο 3 τμχ (31x31 mm, 38x38 mm, 41x41 mm), κάτω ακροφύσιο 2 τμχ (34x34 mm, 55x55 mm) PS: Το μέγεθος ακροφυσίου θερμού αέρα μπορεί να προσαρμοστεί ανάλογα με το μέγεθος του τσιπ -1 σετ απορρόφησης κενού (συμπεριλαμβανομένων 4 τεμ.) -2 τεμ -6 τεμ. γενικής χρήσης Βίδα στήριξης -4 τμχ -6 κομμ. πόμολο δαμάσκηνου |
7. Οι συχνές ερωτήσεις του G600 BGA REWORK STATION
Ε1: Γιατί να μας επιλέξετε;
Α1:1. Η Dinghua έχει περισσότερα από 10 χρόνια εμπειρίας.
2. Επαγγελματική και έμπειρη ομάδα τεχνικών.
3. Με ένα προϊόν υψηλής ποιότητας, ευνοϊκή τιμή και έγκαιρη παράδοση.
4. Απαντήστε σε όλα τα ερωτήματά σας εντός 24 ωρών.
Ε2: Τι λέτε για τη μέθοδο παράδοσης;
A2: Κανονικά θα λαμβάνουμε εξπρές όπως DHL, FedEx, UPS και TNT για παραγγελίες δειγμάτων. Για μαζικές παραγγελίες, θα λάβετε αεροπορικές πτήσεις ή θαλάσσια αποστολή.
Ε3: Ποιος είναι ο χρόνος παράδοσης μαζικής παραγγελίας;
A3: Ο χρόνος παράδοσης της παραγγελίας θα είναι 5-10 εργάσιμες ημέρες
Ε4: Πόσο καιρό είναι η εγγύησή σας;
A4: Διαρκεί 12 μήνες.
8. Σχετική γνώση
Υπάρχουν πολλοί λόγοι για τους οποίους οι άνθρωποι επεξεργάζονται ξανά τον ηλεκτρονικό τους εξοπλισμό. Οι πιο συνηθισμένοι λόγοι είναι τα ελαττωματικά εξαρτήματα, η ανάγκη αντικατάστασης ξεπερασμένων μηχανικών εξαρτημάτων, οι κακές συνδέσεις συγκόλλησης και οι ανεπιθύμητες πτώσεις συγκόλλησης. Μερικές από αυτές τις εργασίες γίνονται κατά την επισκευή κινητών τηλεφώνων.
Όταν εκτελείτε μια επανεπεξεργασία, οι ειδικευμένοι επαγγελματίες πρέπει να προστατεύουν τα γύρω μέρη. Αυτό το κάνουν διατηρώντας τη θερμική καταπόνηση στο συγκρότημα όσο το δυνατόν χαμηλότερα. Αυτό βοηθά στην αποφυγή δυνητικά επικίνδυνων συσπάσεων της σανίδας.
Το πρώτο βήμα στην επανεπεξεργασία είναι η χρήση ενός πιστολιού θερμού αέρα για τη θέρμανση μιας συσκευής επιφανειακής τοποθέτησης. Αυτό λιώνει όλες τις αρθρώσεις συγκόλλησης μεταξύ της πλακέτας τυπωμένου κυκλώματος και της συσκευής επιφανειακής τοποθέτησης. Το δεύτερο βήμα είναι η αφαίρεση της συσκευής επιφανειακής τοποθέτησης και το τρίτο βήμα είναι ο καθαρισμός της συστοιχίας μαξιλαριών στον αγωγό για να αφαιρέσετε την παλιά συγκόλληση. Η παλιά συγκόλληση αφαιρείται εύκολα. Το μόνο που χρειάζεται να κάνετε είναι να το θερμάνετε μέχρι το σημείο τήξης του. Για το σκοπό αυτό χρησιμοποιούνται μια πλεξούδα αποκόλλησης, ένα πιστόλι θερμού αέρα και ένα συγκολλητικό σίδερο.
Για να ολοκληρώσετε τα παραπάνω βήματα, οι ειδικευμένοι επαγγελματίες χρησιμοποιούν ένα σύστημα ευθυγράμμισης της όρασης. Ο κορυφαίος εξοπλισμός έχει υψηλή ανάλυση και είναι εξαιρετικά ακριβής. Αυτό το σύστημα επιτρέπει στο νέο στοιχείο να τοποθετηθεί με ακρίβεια στη διάταξη pad.
Μόλις γίνουν όλα, η συσκευή επιφανειακής τοποθέτησης συγκολλάται στην πλακέτα κυκλώματος. Το προφίλ συγκόλλησης χρησιμοποιείται για την προθέρμανση της πλακέτας κυκλώματος. Χρησιμοποιείται επίσης για τη θέρμανση των συνδέσεων μεταξύ της πλακέτας τυπωμένου κυκλώματος και της συσκευής.
