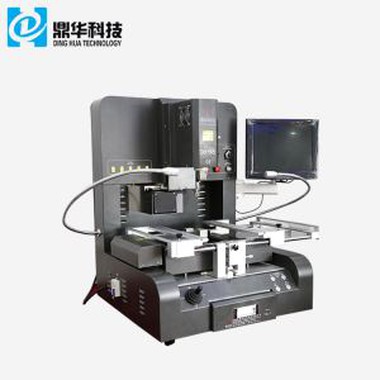

Κινητό μηχάνημα επανατίμησης IC

           Κινητό μηχάνημα επανατίμησης IC για iPhone, Huawei, Samsung, LG, κ.λπ.

Η ευρεία χρήση των σύγχρονων κινητών συσκευών έχει βελτιωθεί σημαντικά την ευκολία και την απόλαυση για τους χρήστες. Ωστόσο, έχει επίσης αυξήσει το μπαρ για τους επαγγελματίες συντήρησης κινητής τηλεφωνίας.

Για να εξυπηρετήσουμε καλύτερα αυτές τις συσκευές, εισήγαμε για πρώτη φορά το κινητό IC Heavy Ball Machine, επιτρέποντας υπηρεσίες συντήρησης υψηλής ποιότητας. Αυτή η συσκευή χαρακτηρίζεται από την αποτελεσματικότητα και την ταχύτητά της, επιτρέποντας τις γρήγορες και αποτελεσματικές επισκευές κινητών συσκευών.

Για διάφορες μάρκες κινητών συσκευών, όπως iPhone, Huawei, Samsung, LG, κλπ. Η μηχανή IC Mobile Heavy Ball προσφέρει μοναδικά πλεονεκτήματα. Είναι συμβατό με τους επεξεργαστές διαφορετικών τύπων συσκευασίας, υποστηρίζει επαναλαμβανόμενες λειτουργίες και μπορεί να καθαριστεί πλήρως και να αποξηραθεί, ακόμη και σε καταστάσεις όπου ο επίπεδης συγκολλημένης χάλυβας είναι επιρρεπής σε βλάβη, χωρίς την ανάγκη αποσυναρμολόγησης. Το μηχάνημα ρυθμίζει αυτόματα τη θερμοκρασία και τον χρόνο εργασίας όπως απαιτείται. Αυτό εξασφαλίζει την επιχειρησιακή ασφάλεια, βελτιώνοντας παράλληλα τα έσοδα από τις πωλήσεις και την ικανοποίηση των πελατών.

Το IC Mobile Heavy Ball Machine παρέχει επίσης επαγγελματική υπηρεσία μετά την πώληση.



ΔΗΜΙΟΥΡΓΙΚΟ ΒΙΝΤΕΟ ΤΟΥ ΑΥΤΟΜΑ ΕΠΙΣΤΡΟΦΗΣ DH-A2E:



1. Χαρακτηριστικά προϊόντος

• Η τοποθέτηση, η τοποθέτηση και η συγκόλληση αυτόματα.

• Η κάμερα CCD εξασφαλίζει ακριβή ευθυγράμμιση κάθε άρθρωσης συγκόλλησης,

• Τρεις ανεξάρτητες ζώνες θέρμανσης εξασφαλίζουν ακριβή έλεγχο της θερμοκρασίας.

• Υποστήριξη στρογγυλής στρογγυλής κέντρου Hot Air Multi Hole είναι ιδιαίτερα χρήσιμη για το Big-Size PCB και το BGA

Βρίσκεται στο κέντρο του PCB. Αποφύγετε την ψυχρή συγκόλληση και την κατάσταση IC-Drop.

• Το προφίλ θερμοκρασίας του θερμοσίφωνα του κατώτατου αέρα μπορεί να φτάσει μέχρι και 300 βαθμούς, κρίσιμο για

Μητρική πλακέτα μεγάλου μεγέθους. Εν τω μεταξύ, ο ανώτερος θερμαντήρας θα μπορούσε να ρυθμιστεί ως συγχρονισμένος ή ind-

Εργασία.



Το DH-G620 είναι εντελώς ίδιο με το DH-A2, αυτομάτως απογοητευτικό, pick-up, επαναφέροντας και συγκόλληση για ένα τσιπ, με οπτική ευθυγράμμιση για τοποθέτηση, ανεξάρτητα από το αν έχετε εμπειρία ή όχι, μπορείτε να την κυριαρχήσετε σε μία ώρα.

2. ΕΠΙΣΤΡΟΦΗ

Εξουσία	5300W
Κορυφαίος θερμαντήρας	Hot Air 1200W
Θερμαντήρας	Hot Air 1200W, υπέρυθρο 2700W
Τροφοδοσία	AC220V ± 10% 50/60Hz
Διάσταση	L530*W670*H790 mm
Στασίματος	Υποστήριξη PCB V-Groove και με εξωτερικό καθολικό προσάρτημα
Έλεγχος θερμοκρασίας	K Τύπος θερμοστοιχείου. Έλεγχος κλειστού βρόχου. ανεξάρτητη θέρμανση
Ακρίβεια θερμοκρασίας	± 2 βαθμοί
Μέγεθος PCB	Μέγιστο 450*490 mm, min 22*22 mm
Υπεύθυνος ρύθμισης εργασίας	± 15mm προς τα εμπρός/προς τα πίσω, ± 15mm Righ/αριστερά
Βγαχίπης	8080-11mm
Ελάχιστη απόσταση τσιπ	0. 15mm
Θερμοκρασία	1 (οπινοφόρος)
Καθαρό βάρος	70 κιλά

3.Details της μηχανής επαναπροσδιορισμού κινητών IC

4. Γιατί να επιλέξετε το κινητό μας μηχάνημα επανατίμησης IC;



5. προμηθεύω

Για να προσφέρουμε ποιοτικά προϊόντα, η Shenzhen Dinghua Technology Development Co, Ltd ήταν

Το πρώτο που θα περάσει τα πιστοποιητικά UL, E-Mark, CCC, FCC, CE ROHS. Εν τω μεταξύ, να βελτιωθεί και να τέλει

Το σύστημα ποιότητας, Dinghua έχει περάσει ISO, GMP, FCCA, C-TPAT επιτόπου πιστοποίηση ελέγχου.

6. Παροχή και αποστολή μηχανής επανατίμησης κινητής τηλεφωνίας IC

7. Επικράτευση για κινητό μηχάνημα επανατίμησης IC

 Email: john@dh-kc.com

Whatsapp/wechat/mob: +86 157 6811 4827

8. Συναναγίες Γνώση

BGA Δεξιότητες λειτουργίας συντήρησης

(1). Προετοιμασία BGA πριν από την απογοήτευση.

Ορίστε την κατάσταση παραμέτρων του Sunkko 852B σε θερμοκρασία 280 βαθμού ~ 310 βαθμούς. Χρόνος απελπισίας: 15 δευτερόλεπτα.

Παράμετροι ροής αέρα: × × × × (1 ~ 9 αρχεία μπορεί να είναι προκαθορισμένη από τον κωδικό χρήστη).

Τέλος, ο εγκαταστάτης έχει οριστεί στην κατάσταση αυτόματης λειτουργίας και το Sunkko 202 BGA αντι-στατικό όγκο κασσίτερου

Ο σταθμός επισκευής χρησιμοποιείται για την τοποθέτηση του πίνακα PCB του κινητού τηλεφώνου με την παγκόσμια άκρη και διορθώστε το στο κύριο

πλατφόρμα τιμής.

(2). Ευδιάκριτος

Στην τεχνολογία επισκευής του BGA Board, θυμηθείτε την κατεύθυνση και την τοποθέτηση του τσιπ πριν από την αποσύνθεση.

Εάν δεν υπάρχει τυπωμένο πλαίσιο τοποθέτησης στο PCB, σημειώστε το με δείκτη, εισαγάγετε μια μικρή ποσότητα ροής

στο κάτω μέρος του BGA και επιλέξτε ένα κατάλληλο BGA. Το μέγεθος του ειδικού ακροφυσίου συγκόλλησης BGA είναι τοποθετημένο

στο 852b.

Ευθυγραμμίστε τη λαβή κατακόρυφα με το BGA, αλλά σημειώστε ότι το ακροφύσιο πρέπει να είναι περίπου 4mm μακριά από το συστατικό

ent. Πατήστε το κουμπί Έναρξη στη λαβή 852B. Ο αποστολέας θα ξεπεράσει αυτόματα με την προκαθορισμένη

Ters.

Μετά το desoldering, το συστατικό BGA αφαιρείται με ένα στυλό αναρρόφησης μετά από 2 δευτερόλεπτα, έτσι ώστε το πρωτότυπο

Η συγκολλητική σφαίρα μπορεί να διανεμηθεί ομοιόμορφα στα μαξιλάρια του PCB και του BGA, το οποίο είναι επωφελές για τα υπο-

Equent BGA συγκόλληση. Εάν υπάρχει πλεόνασμα κασσίτερου στο PCB Pad, χρησιμοποιήστε ένα σταθμό αντι-στατικής συγκόλλησης για να χειριστείτε

είναι ομοιόμορφα. Εάν είναι σοβαρά συνδεδεμένο, μπορείτε να εφαρμόσετε ξανά τη ροή στο PCB και στη συνέχεια να ξεκινήσετε το 852B για να ζεσταθεί

Το PCB και πάλι, και τελικά κάνει το πακέτο κασσίτερου τακτοποιημένο και ομαλό. Το κασσίτερο στο BGA αφαιρείται εντελώς

από μια λωρίδα συγκόλλησης μέσω ενός αντιστατικού σταθμού συγκόλλησης. Δώστε προσοχή στο αντι-στατικό και μην υπερβείτε

Διαφορετικά, θα βλάψει το μαξιλάρι ή ακόμα και τη μητρική πλακέτα.

(3). Καθαρισμός BGA και PCB.

Καθαρίστε το PCB PAD με νερό πλύσης υψηλής καθαρότητας, χρησιμοποιήστε ένα υπερηχητικό καθαριστικό (με αντι-στατική συσκευή) για να γεμίσετε το

Πλύνετε το νερό και καθαρίστε το αφαιρεμένο BGA.

(4). BGA τσιπ φύτευσης κασσίτερου.

Το BGA Chip Tinning πρέπει να χρησιμοποιεί ένα χαλύβδινο φύλλο με λέιζερ με ένα πλέγμα κέρατος μονής όψης. Το πάχος του

Το φύλλο χάλυβα πρέπει να είναι πάχος 2 mm και ολόκληρος ο τοίχος πρέπει να είναι ομαλός και τακτοποιημένος. Τόσο κάτω

Πρέπει να συγκριθεί μέρος της οπής του κέρατος (που έρχεται σε επαφή με ένα πρόσωπο του BGA). Η κορυφή (ξύσιμο στη μικρή τρύπα) είναι

10μm ~ 15 μm. (Τα παραπάνω δύο σημεία μπορούν να παρατηρηθούν με ένα γυαλί μεγεθυντής δέκα φορές), έτσι ώστε η πάστα εκτύπωσης

μπορεί εύκολα να πέσει στο BGA.

(5). Συγκόλληση των τσιπ BGA.

Εφαρμόστε μια μικρή ποσότητα παχιάς ροής στις μπάλες συγκόλλησης BGA και τα μαξιλαράκια PCB (απαιτείται υψηλή καθαρότητα, προσθέστε ενεργό κιτρινό

στο αναλυτικό καθαρό αλκοόλ για διάλυση) και να ανακτήσει το αρχικό σήμα για να τοποθετήσει το BGA. Ταυτόχρονα του W-

Elding, το BGA μπορεί να συνδεθεί και να τοποθετηθεί για να αποτρέψει την εκτοξευτή του από τον ζεστό αέρα, αλλά η φροντίδα πρέπει να είναι

λαμβάνεται για να μην βάλει υπερβολική ροή, αλλιώς, το τσιπ θα μετατοπιστεί λόγω υπερβολικών φυσαλίδων που παράγονται από το

κολοφώνιο. Η πλακέτα PCB τοποθετείται επίσης σε ένα σταθμό αντιαρολογίας και σταθεροποιείται με παγκόσμια άκρη και τοποθετείται

οριζόντια. Οι παράμετροι του ευφυούς αποσυνδεδετή είναι προκαθορισμένες σε θερμοκρασία 260 μοιρών C ~ 280 βαθμός C, συγκόλληση

Χρόνος: 20 δευτερόλεπτα, οι παράμετροι ροής αέρα παραμένουν αμετάβλητες. Το κουμπί αυτόματης συγκόλλησης ενεργοποιείται όταν το

Το ακροφύσιο BGA είναι ευθυγραμμισμένο με το τσιπ και αφήνει 4mm. Καθώς η μπάλα συγκόλλησης BGA λιώνει και το PCB Pad σχηματίζει ένα καλύτερο

Η συγκόλληση κράματος κασσίτερου και η επιφανειακή τάση της σφαίρας συγκολλητικής αναγκάζει το τσιπ να επικεντρωθεί αυτόματα ακόμη και αν

Αρχικά αποκλίνει από τον κεντρικό πίνακα έτσι ώστε να γίνει. Σημειώστε ότι το BGA δεν μπορεί να εφαρμοστεί κατά τη διάρκεια των

διαδικασία Lding. Ακόμη και αν η πίεση του ανέμου είναι πολύ υψηλή, θα εμφανιστεί ένα βραχυκύκλωμα μεταξύ των μπάλες συγκόλλησης κάτω από το BGA.
