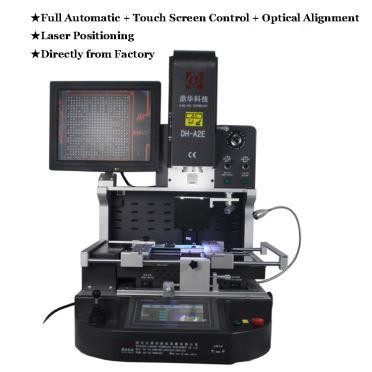

Αυτόματη μηχανή αφαίρεσης IC

Αυτόματη μηχανή αφαίρεσης IC

1. Εφαρμογή της αυτόματης μηχανής αφαίρεσης IC

Η μητρική πλακέτα υπολογιστών, smartphone, φορητού υπολογιστή, πλακέτας λογικής MacBook, ψηφιακής φωτογραφικής μηχανής, κλιματισμού, τηλεόρασης και άλλου ηλεκτρονικού εξοπλισμού από την ιατρική βιομηχανία, τη βιομηχανία επικοινωνιών, την αυτοκινητοβιομηχανία κ.λπ.

Κατάλληλο για διαφορετικά είδη τσιπ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

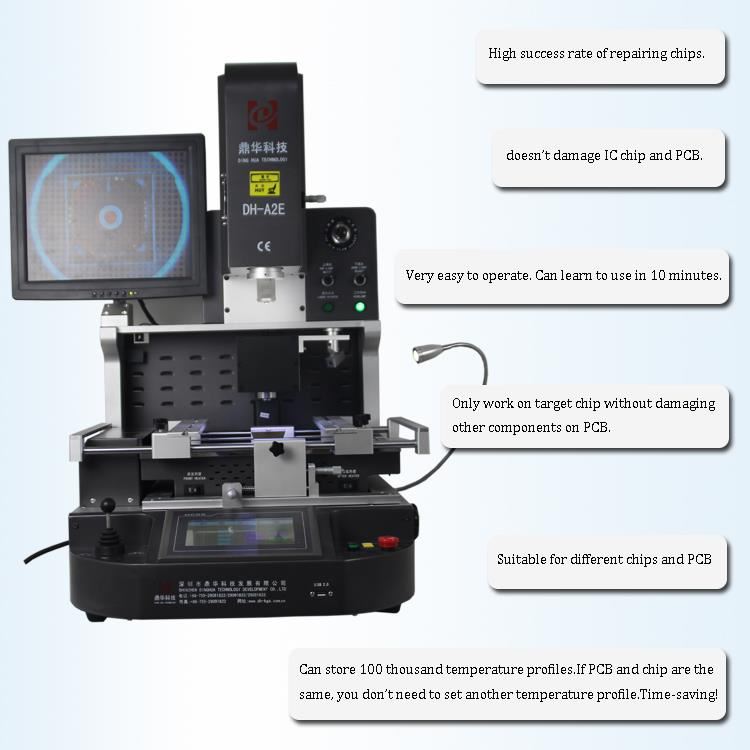

2. Χαρακτηριστικά προϊόντος της αυτόματης μηχανής αφαίρεσης IC

• Υψηλής απόδοσης, υβριδική κεφαλή θέρμανσης 400 W μεγάλης διάρκειας

• Προαιρετικό με θέρμανση IR κάτω από 800 W

• Πολύ σύντομοι χρόνοι συγκόλλησης εφικτοί

• Ενεργοποίηση με διακόπτη ποδιών ασφαλείας

• Λειτουργίες LED στο σύστημα

• Διαισθητική λειτουργία χωρίς λογισμικό

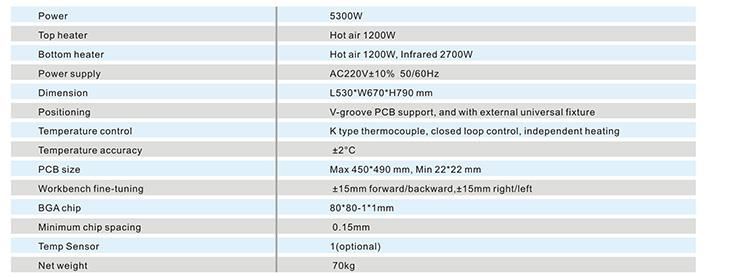

3. Προδιαγραφή της αυτόματης μηχανής αφαίρεσης IC

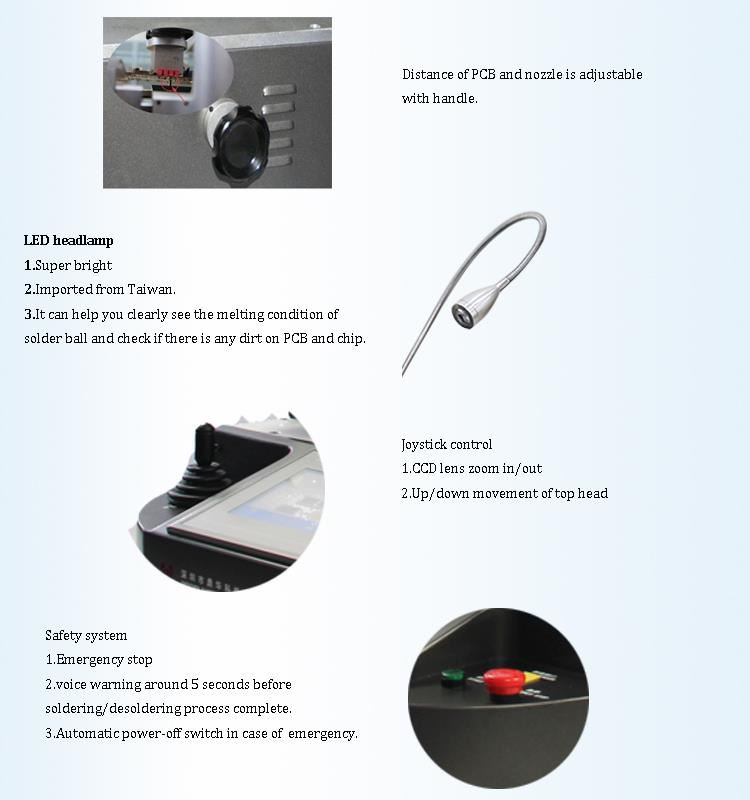

4. Λεπτομέρειες αυτόματης αφαίρεσης IC

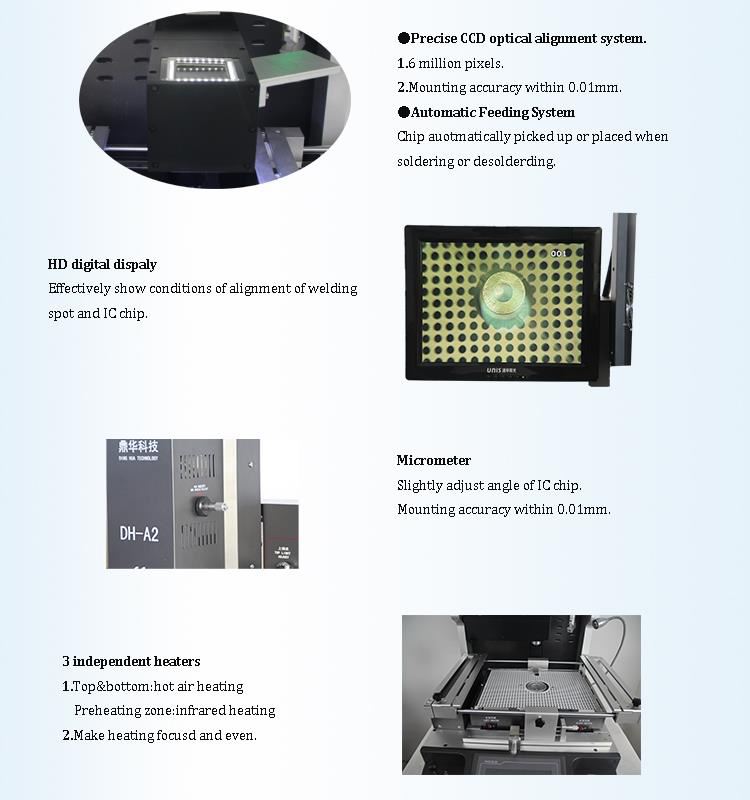

1. Κάμερα CCD (ακριβές σύστημα οπτικής ευθυγράμμισης). 2. Ψηφιακή οθόνη HD 3. Μικρόμετρο (ρυθμίστε τη γωνία ενός τσιπ). 4.3 ανεξάρτητοι θερμαντήρες (θερμός αέρας GG, υπέρυθρες)； 5. Θέση με λέιζερ； 6. Διεπαφή οθόνης αφής HD， Έλεγχος PLC; 7. Προβολέας με LED 8. Έλεγχος χειριστηρίου.

5. Γιατί να επιλέξετε τη μηχανή αυτόματης αφαίρεσης IC;

6. Πιστοποιητικό αυτόματης αφαίρεσης IC

7. Επαφές:

Διεύθυνση ηλεκτρονικού ταχυδρομείου: john@dh-kc.com

WhatsApp / Wechat: +86 157 6811 4827

8. Σχετική γνώση

Μέθοδος επισκευής τσιπ QFP

(1) Πρώτα, ελέγξτε αν υπάρχουν εξαρτήματα γύρω από τη συσκευή που επηρεάζουν τη λειτουργία του τετραγωνικού άκρου. Αυτά τα εξαρτήματα πρέπει να αποσυναρμολογηθούν πρώτα, και στη συνέχεια να επανασυναρμολογηθούν και στη συνέχεια να επανασυντεθούν.

(2) Εφαρμόστε μια λεπτή βούρτσα και ροή σε όλους τους αρμούς συγκόλλησης γύρω από τη συσκευή.

(3) Επιλέξτε ένα τετράγωνο άκρο συγκολλητικού σιδήρου (35W για συσκευές μικρού μεγέθους και 50W για συσκευές μεγάλου μεγέθους) για να προσθέσετε μια κατάλληλη ποσότητα κόλλησης στην τελική όψη του άκρου του τετράγωνου συγκολλητικού σιδήρου και στερεώστε το στην άρθρωση συγκολλήσεως όπου οι ακίδες της συσκευής πρέπει να αφαιρεθούν. Το τετράγωνο άκρο πρέπει να είναι επίπεδο και να συγκολλά όλες τις αρθρώσεις συγκόλλησης και στα τέσσερα άκρα της συσκευής.

(4) Μετά την πλήρη τήξη του συνδέσμου συγκολλήσεως (αρκετά δευτερόλεπτα), η συσκευή σφίγγεται με τα τσιμπιδάκια και αφήνει αμέσως το ταμπόν και το άκρο του συγκολλητικού.

(5) Καθαρίστε και ισιώστε το συγκολλητικό που παραμένει στα τακάκια και τα καλώδια της συσκευής με ένα κολλητήρι.

(6) Κρατήστε τη συσκευή με τσιμπιδάκια, ευθυγραμμίστε την πολικότητα και την κατεύθυνση, ευθυγραμμίστε τους πείρους με τα τακάκια και τοποθετήστε τα στα αντίστοιχα τακάκια. Μετά την ευθυγράμμιση, κρατήστε πατημένο με τα τσιμπιδάκια και μην κινηθείτε.

(7) Χρησιμοποιήστε μια επίπεδη άκρη για να κολλήσετε τη συσκευή διαγώνια 1-2 ακίδες για να στερεώσετε τη θέση της συσκευής. Αφού επιβεβαιώσετε την ακρίβεια, απλώστε μια λεπτή βούρτσα στο κολλητήρι σε όλους τους πείρους και τα τακάκια γύρω από τη συσκευή. Στη διασταύρωση του ακροδέκτη και του ταψιού, σύρετε αργά και ομοιόμορφα προς τα κάτω από τον πρώτο πείρο και προσθέστε λίγο sol0,5-0,8 mm σύρμα συγκόλλησης. Με αυτόν τον τρόπο, και οι τέσσερις πλευρικές ακίδες της συσκευής συγκολλούνται.

(8) Κατά τη συγκόλληση της συσκευής PLCC, το άκρο του συγκολλητικού σιδήρου και η συσκευή πρέπει να είναι υπό γωνία μικρότερη από 45 ° και να συγκολλούνται στη διασταύρωση της λυγισμένης επιφάνειας J-μολύβδου και του ταμπόν.
