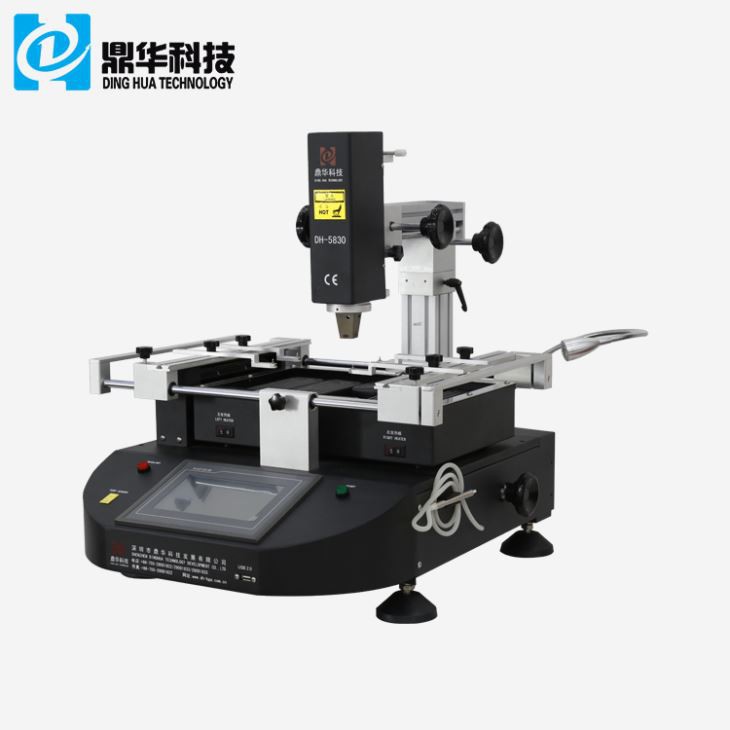

DH-5830 BGA Rework Station

Το DH-5830 Touch Screen BGA Rework Station είναι ένα επαγγελματικό σύστημα επανεπεξεργασίας που έχει σχεδιαστεί για την αφαίρεση, την επανασφαιροποίηση, την αντικατάσταση και τη συγκόλληση BGA, QFN, CSP και άλλων εξαρτημάτων επιφανειακής τοποθέτησης.

Διαθέτοντας τεχνολογία ζεστού αέρα και υπέρυθρης θέρμανσης, ακριβή έλεγχο θερμοκρασίας και διεπαφή οθόνης αφής, το μηχάνημα βοηθά τους μηχανικούς επισκευών να επιτύχουν σταθερά και επαναλαμβανόμενα αποτελέσματα επανεπεξεργασίας, ελαχιστοποιώντας τη ζημιά των PCB.



1	Εξουσία	4800W
2	Κορυφαία θερμάστρα	Ζεστός αέρας 800w
3	Θερμαντήρας κάτω	Ζεστός αέρας 1200W, Υπέρυθρες 2700w
4	Τροφοδοτικό	AC220V±10%,50/60HZ
5	Διάσταση	Υ560*Π650*Υ580χιλ
6	Τοποθέτηση	V{0}}Υποστήριξη PCB αυλακιού και με εξωτερικό εξάρτημα γενικής χρήσης
7	Έλεγχος θερμοκρασίας	Θερμοστοιχείο τύπου Κ, δοσομετρημένος βρόχος έλεγχος, αυτόνομη θέρμανση
8	Θερμοκρασία ακρίβεια	±2 μοίρες
9	Μέγεθος PCB	Μέγιστο 420*400 mm, Ελάχ. 22*22 mm
10	Βελτιώστε-τον πάγκο εργασίας	±15 mm εμπρός/πίσω, ±15 mm δεξιά/αριστερά
11	Τσιπ BGA	2*2-80*80 χλστ
12	Ελάχιστη απόσταση τσιπ 0,15 mm	0,15 χλστ
13	Αισθητήρας θερμοκρασίας	1 (προαιρετικό)
14	Καθαρό Βάρος	31 κιλά

1, Ρύθμιση υψηλής ακρίβειας:-
Εξοπλισμένο με μηχανισμό ολίσθησης, που επιτρέπει και στους τρεις άξονες (Χ, Υ και Ζ) να ρυθμίζονται και να τοποθετούνται γρήγορα. Αυτό εξασφαλίζει εξαιρετική ακρίβεια τοποθέτησης και ευελιξία.

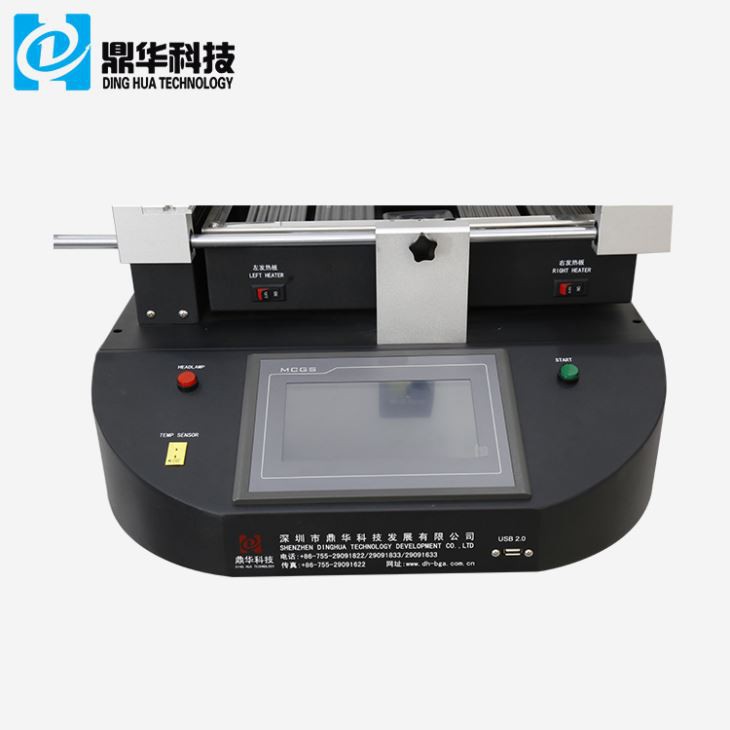

2, Λειτουργία οθόνης αφής
Διαθέτει διεπαφή πάνελ αφής και σύστημα ελέγχου PLC για τη διασφάλιση σταθερής και αξιόπιστης λειτουργίας. Υποστηρίζει την αποθήκευση πολλαπλών προφίλ θερμοκρασίας και περιλαμβάνει λειτουργίες προστασίας κωδικού πρόσβασης και τροποποίησης κατά την εκκίνηση. Τα προφίλ θερμοκρασίας εμφανίζονται απευθείας στην οθόνη αφής.

3, Ανεξάρτητες Ζώνες Θέρμανσης:
Περιλαμβάνει τρεις ανεξάρτητα ελεγχόμενες ζώνες θερμοκρασίας:

• Θέρμανση ζεστού αέρα για τις άνω και κάτω ζώνες.
• Θέρμανση IR για την κάτω ζώνη.
• Η θερμοκρασία ελέγχεται επακριβώς με ακρίβεια ±2ºC. Η επάνω ζώνη θέρμανσης μπορεί να κινείται ελεύθερα ανάλογα με τις ανάγκες, ενώ η δεύτερη ζώνη μπορεί να ρυθμιστεί κατακόρυφα. Οι επάνω και οι κάτω θερμαντήρες επιτρέπουν τον έλεγχο της θερμοκρασίας πολλαπλών{3}}τμημάτων ταυτόχρονα. Η ισχύς εξόδου της ζώνης θέρμανσης υπερύθρων μπορεί να ρυθμιστεί με βάση τις λειτουργικές απαιτήσεις.

Επισκευή μητρικής πλακέτας φορητού υπολογιστή

Κατάλληλο για επισκευή και αντικατάσταση τσιπ BGA σε μητρικές πλακέτες φορητών υπολογιστών.

Επισκευή κάρτας γραφικών

Υποστηρίζει εκ νέου επεξεργασία και αντικατάσταση GPU για επιτραπέζιους και βιομηχανικές κάρτες γραφικών.

Επισκευή κονσόλας παιχνιδιών

Χρησιμοποιείται για το Xbox, το PlayStation και άλλες εφαρμογές επισκευής μητρικής κονσόλας παιχνιδιών.

Συμβούλια Βιομηχανικού Ελέγχου

Ιδανικό για επισκευή συστημάτων ελέγχου βιομηχανικού αυτοματισμού και ενσωματωμένων ηλεκτρονικών πλακών.

Επισκευή ηλεκτρονικών αυτοκινήτων

Υποστηρίζει ECU, μονάδες ελέγχου αυτοκινήτου και προηγμένη συντήρηση ηλεκτρονικού συστήματος.

Συντήρηση Επικοινωνιακού Εξοπλισμού

Ισχύει για επισκευή πινακίδων επικοινωνίας, εξοπλισμού δικτύωσης και τηλεπικοινωνιακών συσκευών.





















































































































































































Το DH-5830 BGA Rework Station μπορεί να χρησιμοποιηθεί για την επισκευή:

• Ρωγμές αρμών συγκόλλησης BGA
• Ενώσεις ψυχρής συγκόλλησης
• Αποτυχία GPU
• Αντικατάσταση τσιπ
• BGA reballing
• Αντικατάσταση εξαρτήματος QFN
• Επισκευή πακέτου CSP
• Ελαττώματα συγκόλλησης PCB































































































































Στοιχεία παράδοσης DH-5830 BGA REWORK STATION

Αποστολή:

1.Η αποστολή θα γίνει εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής.

2. Γρήγορη αποστολή παράδοσης με DHL, FedEX, TNT, UPS και άλλους τρόπους, συμπεριλαμβανομένων δια θαλάσσης ή αεροπορικώς.
