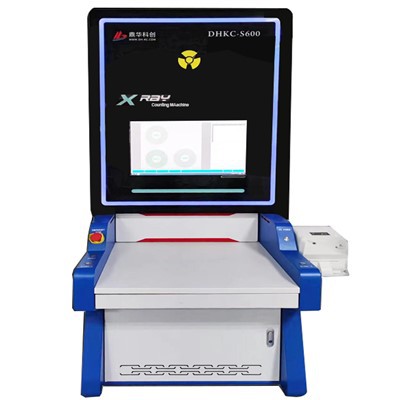

Σύστημα μέτρησης ακτίνων Χ-

Το σύστημα μέτρησης ακτίνων X-χρησιμοποιείται για τη γρήγορη καταμέτρηση των υλικών κυλίνδρων που χρησιμοποιούνται στην παραγωγή της βιομηχανίας SMT. Χρησιμοποιήστε μη{2}}μη καταστροφική τεχνολογία απεικόνισης ακτίνων Χ- για τον εντοπισμό υλικών παραγωγής και τη λήψη πληροφοριών εικόνας και μετρήστε γρήγορα μέσω αλγορίθμων εικόνας για να λάβετε την πραγματική ποσότητα υλικών.

Αποστολή ερώτησής

Περιγραφή

Περιγραφή προϊόντων

Το X{0}}Το σύστημα μέτρησης ακτίνων X είναι μια προηγμένη αυτοματοποιημένη λύση σχεδιασμένη για γραμμές παραγωγής SMT, αποθήκες και διαχείριση αποθεμάτων ηλεκτρονικών εξαρτημάτων. Χρησιμοποιώντας-απεικόνιση ακτίνων Χ- υψηλής ανάλυσης και έξυπνους αλγόριθμους μέτρησης, μετράει με ακρίβεια ηλεκτρονικά εξαρτήματα όπως αντιστάσεις, πυκνωτές, IC, διόδους και συνδέσμους που είναι αποθηκευμένα σε καρούλια, δίσκους ή σωλήνες χωρίς να ανοίγει η συσκευασία.
Αυτή η μη{0}}μη καταστροφική τεχνολογία καταμέτρησης εντοπίζει γρήγορα και ποσοτικοποιεί τα στοιχεία μέσω-επιθεώρησης με ακτίνες Χ, διασφαλίζοντας γρήγορα, ακριβή και αξιόπιστα δεδομένα αποθέματος. Με την εξάλειψη της χειροκίνητης καταμέτρησης και τη μείωση του χρόνου επαλήθευσης υλικού, το σύστημα βελτιώνει την ακρίβεια του αποθέματος, ενισχύει την αποδοτικότητα της παραγωγής και υποστηρίζει την αποτελεσματική διαχείριση υλικών σε όλες τις εργασίες κατασκευής και αποθήκευσης.

Προδιαγραφές προϊόντων

Πλήρης κατάσταση μηχανής
Διάσταση	1500×900×1950mm	Τάση τροφοδοσίας	AC220V 10A
Βάρος	Περίπου 500 KG	Μικτό βάρος	Περίπου 700 KG
Μέτρηση συσκευασίας	1500 × 1050 × 2050 mm	Ονομαστική ισχύς	1,7 KW
Πλατφόρμα συρταριού	Αυτόματο	Μέθοδοι μέτρησης	Εκτός-γραμμής
Μέθοδοι φόρτωσης	Εργασίας	Διοίκηση Αρχών	Κωδικοί πρόσβασης

-σωλήνας φωτός ακτίνων Χ
Τάση σωλήνα φωτός	50KV	Ρεύμα σωλήνα φωτός	0-1 mA
Μέγεθος εστιακού σημείου	15μm	Χ γωνία ακτινοβολίας φωτός	20 μοίρες
Μέθοδος ψύξης-	Φυσώντας	Ακτινοπροστασία με διεθνή πρότυπα	Λιγότερο ή ίσο με 1μSV/H Συμμόρφωση

IPC
Επίδειξη	Μια οθόνη HD 24 ιντσών	Λειτουργικό σύστημα	Windows10 64
Υποστήριξη σύνδεσης MES, ERP και έξυπνου συστήματος αποθήκευσης WMS		Σκληρός δίσκος / μνήμη	1TB/8G

Καταμέτρηση παραμέτρων
Μέγεθος δίσκου υλικού	Δίσκος 7"-17".	Πάχος δίσκου υλικού	Μικρότερο ή ίσο με 88 mm
Ελάχιστες προδιαγραφές υλικού	01005	Ακρίβεια ανίχνευσης	99,98% (0201 για παράδειγμα)
Ταχύτητα μέτρησης	7", περίπου 6-8s/4 κυλίνδρους	Μέγεθος τραπεζιού φόρτωσης/ φέρουσα χωρητικότητα-	400×400mm/10kg

photobank (1).png

Τύπος υλικού (καρούλι)	Ακρίβεια ανίχνευσης
01005	99.9%
0201	99.9%
0402	100%
0603	100%
0805	100%
1206	100%

photobank 3

Τύπος υλικού (Άλλα)	Ακρίβεια ανίχνευσης
Τριωδός	99.9%
Σωλήνας εφέ πεδίου-	99.9%
Υλικά φόρτωσης σωλήνων	99.9%
Χύδην φορτίο	99.9%
Άλλες κατηγορίες αντίστασης και χωρητικότητας	99.9%

Λειτουργία εξοπλισμού

1. Σε σύγκριση με τον παραδοσιακό μετρητή, η έξυπνη μηχανή υλικού σημείου δεν χρειάζεται να ανοίξει την πλάκα υλικού και να μεταφέρει την πλάκα υλικού.

2. Υιοθετήστε την πηγή ακτίνων x κλειστού σωλήνα πλευρικού παραθύρου, με μεγάλη διάρκεια ζωής και χωρίς συντήρηση.

3. Ο ανιχνευτής επίπεδης οθόνης χρησιμοποιεί μια εξαιρετικά καθαρή οθόνη 14-ιντσών, με καθαρή απεικόνιση και χωρίς παραμόρφωση.

4. Η διάμετρος του μετρήσιμου δίσκου είναι 7-14 ίντσες (βάλτε 4 7-δίσκους ιντσών ή 1 τμχ δίσκο 14 ιντσών ταυτόχρονα)

5. Επιταχύνετε την ταχύτητα απογραφής, μειώστε το κόστος εργασίας.

6. Το συρτάρι μπαίνει και εξέρχεται αυτόματα και η σχάρα ανιχνεύεται αυτόματα για να μην πιαστούν τα χέρια και είναι εύκολο να το πιάσετε.

7. Ένας αλγόριθμος-με δυνατότητα AI και ένα καινοτόμο περιβάλλον ανίχνευσης.

8. Σύνδεση με δεδομένα συστήματος όπως mes / ep / wms, ανταλλαγή δεδομένων σε πραγματικό χρόνο, αποστολή και ενημέρωση των πληροφοριών υλικού σημείου στο

φορά.

9. Πλήρης επαγωγική αναγνώριση ετικετών υλικών, κατά-κατά των σφαλμάτων και{2}}ανάμιξης, σύνδεση σε πραγματικό-χρόνο με εκτυπωτές.

10. Αναφορά στο σχέδιο στάσης του ανθρώπινου σώματος που κάθεται, δεν είναι εύκολο να κουραστεί, καταλαμβάνει λιγότερο χώρο, βολικό για κίνηση.

11. Κατάλληλο για διάφορους τύπους εξαρτημάτων patch, συσκευές SMD άνω του 01005.

Εφαρμογές

Γραμμές Παραγωγής SMT:Προετοιμασία υλικού και έλεγχος παραγωγής.
Κατασκευή EMS:Διαχείριση αποθέματος και επιβεβαίωση ποσότητας τροχού.
Αποθήκες ηλεκτρονικών εξαρτημάτων:Έλεγχος αποθεμάτων και έλεγχος αποθεμάτων.
Διανομείς ηλεκτρονικών:Επαλήθευση εισερχόμενου και εξερχόμενου υλικού.
Ηλεκτρονικά Αυτοκινήτων:Διαχείριση αποθέματος ανιχνεύσιμων στοιχείων.

Εταιρικό Προφίλ

Εισαγωγή

Shenzhen Dinghua Technology Development Co., Ltd.είναι μια εθνική-επιχείρηση υψηλής τεχνολογίας που ενσωματώνει Ε&Α, παραγωγή, πωλήσεις και υπηρεσίες! Είναι επαγγελματίας κατασκευαστής μη-μη καταστροφικού εξοπλισμού ανίχνευσης ελαττωμάτων, όπως επαγγελματικός σταθμός επανεξέτασης BGA, μηχάνημα επιθεώρησης ακτίνων Χ, μηχανή μέτρησης ακτίνων Χ και ούτω καθεξής! Έχουμε τη δύναμη να σας παρέχουμε καλύτερα προϊόντα, καλύτερες υπηρεσίες και πιο προηγμένη τεχνολογική παραγωγικότητα.

Υψηλής Ποιότητας

Η ποιότητα των προϊόντων και η φήμη του χρήστη είναι η βάση για την επιβίωσή μας, επομένως δίνουμε μεγάλη προσοχή στην ποιότητα των προϊόντων.

Οποιοδήποτε πρόβλημα διαδικασίας μπορεί να εντοπιστεί γρήγορα στον αντίστοιχο εργαζόμενο.

Μετά τις-πωλήσεις

Έχουμε τη δική μας επαγγελματική ομάδα μηχανικών λογισμικού και υλικού και μια ομάδα υπεύθυνη για την εξυπηρέτηση μετά την πώληση.

Επαγγελματική ομάδα

Από το 2010, έχουμε επικεντρωθεί μόνο στην Ε&Α και την παραγωγή σταθμών επανεπεξεργασίας BGA. Μετά από χρόνια εντατικής ανάπτυξης, η εταιρεία διαθέτει 38 διπλώματα ευρεσιτεχνίας και 97 διαδικασίες ποιοτικού ελέγχου.

Περιβάλλον παραγωγής

Η εταιρεία μας εφαρμόζει αυστηρά το σύστημα 6S και διαχειρίζεται αυστηρά την ποιότητα των εργαζομένων.

FAQ

1. Τι είναι μια μηχανή μέτρησης ακτίνων Χ-;

Το μηχάνημα μέτρησης ακτίνων Χ-είναι ένας εξοπλισμός επιθεώρησης που χρησιμοποιείται για τη μέτρηση στοιχείων, όπως αντιστάσεις, πυκνωτές, IC, διόδους και συνδέσμους. Χρήση μη καταστροφικής τεχνολογίας για επιθεώρηση και ποσοτικοποίηση εξαρτημάτων.

2. Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε κατασκευαστής που ειδικεύεται σε σταθμούς επανεπεξεργασίας BGA,-μηχανές μέτρησης ακτίνων Χ,-μηχανές επιθεώρησης ακτίνων Χ, αυτόματο εξοπλισμό, εξοπλισμό σχετικό με SMT-και κ.λπ.

3. Πού είναι το εργοστάσιό σας;
4th F 6B, Shengzuozhi Technology Park, Xinqiao/518125, Bao'an, Shenzhen, Guangdong, Κίνα

4. Τι υπηρεσία μπορείτε να παρέχετε;
Α. Επαγγελματική-υπηρεσία μετά την πώληση, δωρεάν τεχνική συμβουλή και επίδειξη βίντεο.
Εγγύηση B. 1 έτους για ολόκληρο το μηχάνημα (εξαιρουμένων των αναλώσιμων) .
Γ. Η υπηρεσία OEM και ODM είναι ευπρόσδεκτη.
Δ. Τρόποι πληρωμής: T/T, Western Union κ.λπ.
ΣΤ. Οι επιλογές γρήγορης παράδοσης περιλαμβάνουν FedEx, DHL, UPS, EMS κ.λπ.

5. Παρέχετε το εγχειρίδιο χρήστη και το βίντεο λειτουργίας;
Παρέχετε δωρεάν αγγλικό εγχειρίδιο χρήστη και το vedio λειτουργίας είναι διαθέσιμο.
