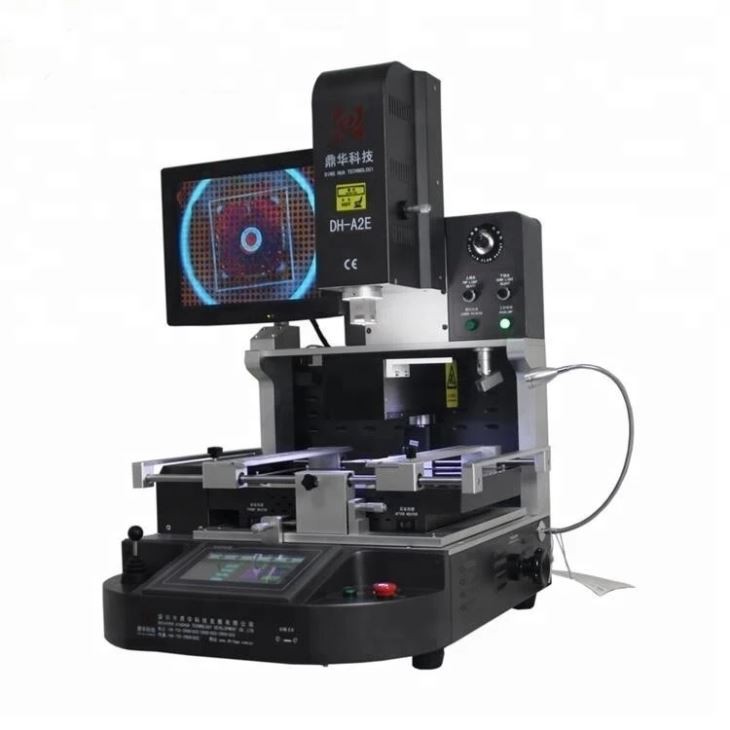

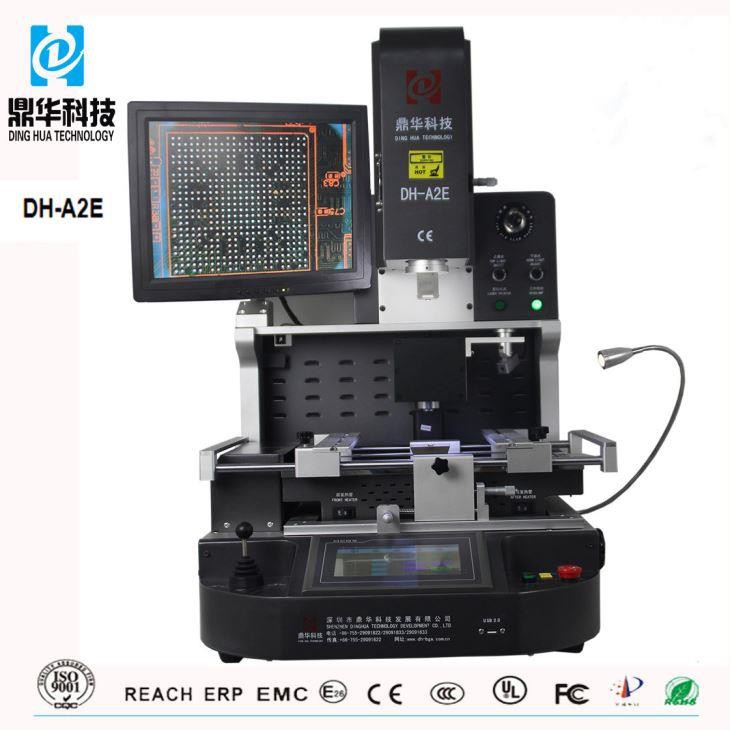

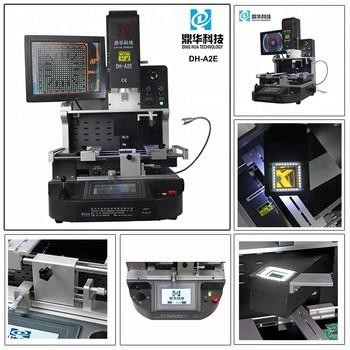

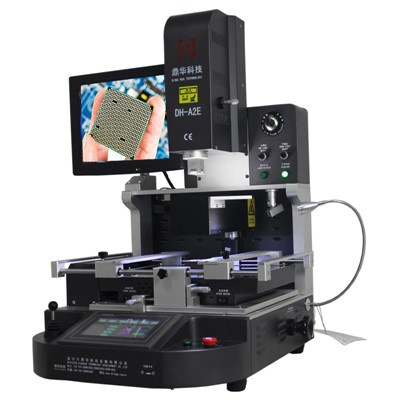

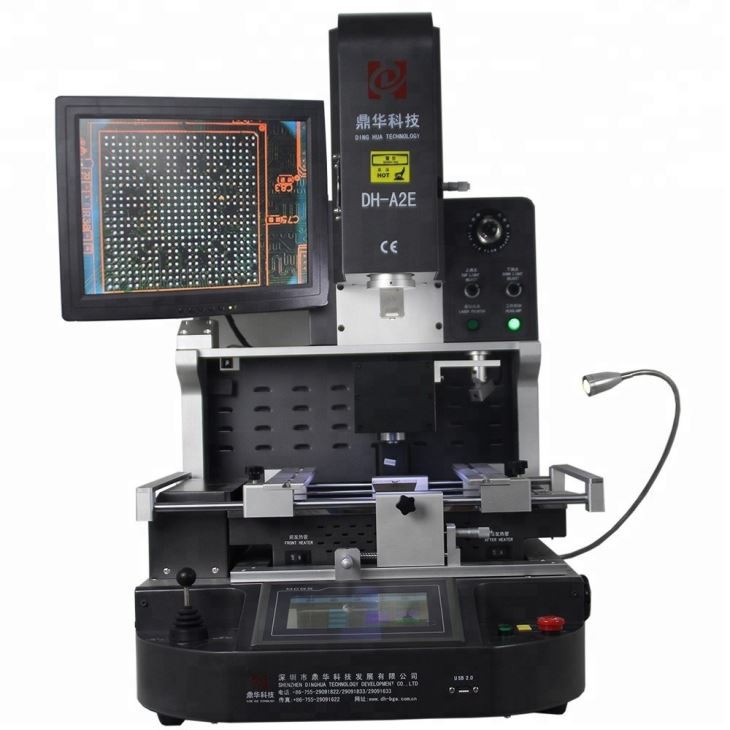

Εργαλεία επιδιόρθωσης κινητού IC Optical Alignment

Εργαλεία επιδιόρθωσης κινητού IC Optical Alignment

Τα Εργαλεία επισκευής κινητού κυκλώματος οπτικής ευθυγράμμισης είναι εξειδικευμένος εξοπλισμός που χρησιμοποιείται για επισκευή ακριβείας και ευθυγράμμιση ολοκληρωμένων κυκλωμάτων (IC) σε κινητές συσκευές όπως smartphone. Αυτά τα εργαλεία, που συχνά αποτελούν μέρος σταθμών επανεπεξεργασίας BGA, περιλαμβάνουν οπτικά συστήματα υψηλής ακρίβειας, όπως μικροσκόπια ή κάμερες, για την ακριβή τοποθέτηση των IC. Εξασφαλίζουν τη σωστή ευθυγράμμιση μικρών εξαρτημάτων, όπως τα τσιπ BGA, με τα μαξιλαράκια πλακέτας κυκλώματος. Το σύστημα περιλαμβάνει επίσης εξοπλισμό συγκόλλησης ή επανεπεξεργασίας με αυτοματοποιημένα χαρακτηριστικά και ακριβή έλεγχο θερμοκρασίας, επιτρέποντας ασφαλείς και αποτελεσματικές επισκευές.



Μπάλα και κασσίτερο αποκόλλησης BGA



Προδιαγραφές:

1	Συνολική ισχύς	5200w
2	3 ανεξάρτητες θερμάστρες	Πάνω θερμός αέρας 1200w, χαμηλότερος θερμός αέρας 1200w, κάτω υπέρυθρη προθέρμανση 2700w
3	Δυναμικό	AC220V±10% 50/60Hz
4	Ηλεκτρικά μέρη	Οθόνη αφής 7 ιντσών + έξυπνη μονάδα ελέγχου θερμοκρασίας υψηλής ακρίβειας + οδηγός βηματικού κινητήρα + PLC + οθόνη LCD + οπτικό σύστημα CCD υψηλής ανάλυσης + τοποθέτηση λέιζερ
5	Έλεγχος θερμοκρασίας	K-Sensor κλειστού βρόχου + PID αυτόματη αντιστάθμιση θερμοκρασίας + μονάδα θερμοκρασίας, ακρίβεια θερμοκρασίας εντός ±2 μοιρών.
6	Τοποθέτηση PCB	V-groove + γενικό εξάρτημα + κινητό ράφι PCB
7	Ισχύον μέγεθος PCB	Μέγιστο 370x410mm Ελάχ. 22x22mm
8	Ισχύον μέγεθος BGA	2x2mm~80x80mm
9	Διαστάσεις	600x700x850mm (Μ*Π*Υ)
10	Καθαρό βάρος	70 κιλά

Εφαρμογές:



Χαρακτηριστικός:

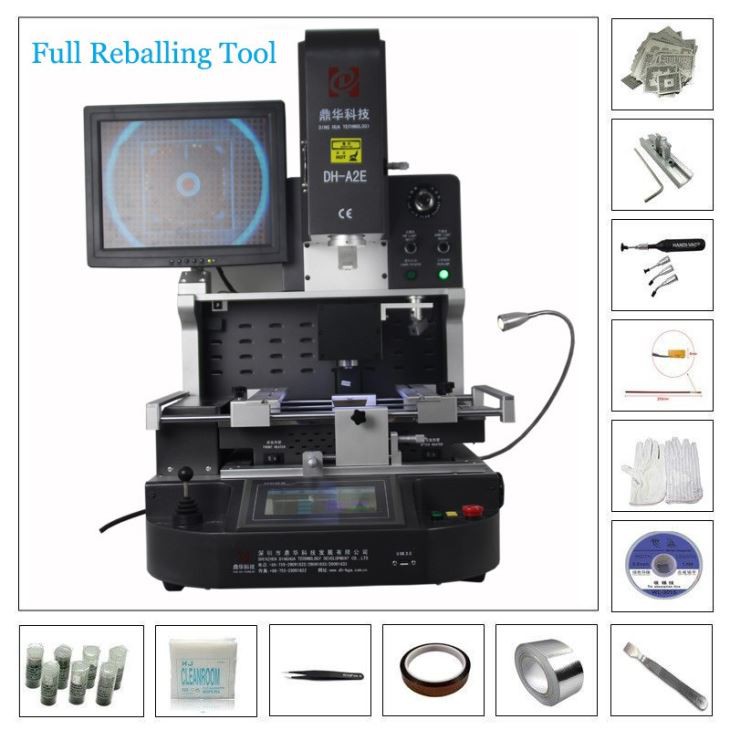

Λίστα συσκευασίας:

Υλικά: Δυνατή ξύλινη θήκη+ξύλινες ράβδοι+βαμβάκι από μαργαριτάρι με μεμβράνη

Εργαλεία επισκευής IC για φορητές συσκευές οπτικής ευθυγράμμισης 1 τμχ

Στυλό πινέλου 1 τμχ

Εγχειρίδιο οδηγιών 1 τμχ

1 τμχ CD βίντεο

3 τμχ πάνω ακροφύσια

2 τμχ ακροφύσια κάτω

6 τμχ φωτιστικά γενικής χρήσης

6 τεμ βίδες στερεωμένες

Βίδα στήριξης 4 τμχ

1 τεμ τσιμπιδάκι

Μέγεθος κορόιδος: Διάμετροι σε 2,4,8,10,11mm

Εσωτερικό εξάγωνο κλειδί: M2/3/4

Διαστάσεις:81*76*85εκ

Μεικτό βάρος: 115 κιλά



FAQ

1. Πώς πάει το πακέτο; Είναι ασφαλής η διαδικασία διανομής;

μια στιβαρή θήκη από σκληρό ξύλο, ξύλινες ράβδους και ανθεκτικό βαμβάκι μαργαριτάρι τυλιγμένο σε φιλμ όλα συνεργάζονται για να διατηρηθούν

το μηχάνημα ασφαλές καθ' όλη τη διάρκεια της αποστολής.

2. Πώς θα παραδοθεί; Πόσο καιρό θα πάρει το μηχάνημα για να φτάσει;

Συνήθως χρειάζονται περίπου 5 ημέρες με Courier από DHL, FedEx, UPS κ.λπ.

Ή μπορείτε να ταξιδέψετε με αεροπλάνο (υπηρεσία από πόρτα προς αεροδρόμιο) και να φτάσετε σε περίπου τρεις ημέρες.

Αντ 'αυτού, μπορείτε να ταξιδέψετε με βάρκα στο λιμάνι. η ελάχιστη ανάγκη CBM είναι 1 CBM και το ταξίδι διαρκεί 30 ημέρες.

3. Είστε σε θέση να προσφέρετε την Εγγύηση; Τι γίνεται με την υποστήριξη μετά την αγορά;

Το μηχάνημα έχει εγγύηση ενός έτους και η τεχνική βοήθεια είναι δωρεάν.

Αφού αγοράσετε ένα από τα μηχανήματα μας, προσφέρουμε τεχνική βοήθεια και εκπαιδευτικές ταινίες που επισυνάπτονται

στον εξοπλισμό.

4. Είναι απλό να χρησιμοποιήσετε αυτό το μηχάνημα; Μπορώ να το χρησιμοποιήσω αποτελεσματικά εάν δεν έχω καμία ικανότητα;

Πράγματι, τα μηχανήματα μας είναι φτιαγμένα για να είναι απλά στη χρήση. Ενώ η εκμάθηση της χρήσης τους διαρκεί συνήθως μεταξύ δύο

και τρεις ώρες, αν είστε ικανοί, η μάθηση θα πάει πολύ πιο γρήγορα.

5, Θα μας δώσετε δωρεάν εκπαίδευση εάν επισκεφτούμε το εργοστάσιό σας;

απολύτως! Σας προσκαλούμε εγκάρδια να παρακολουθήσετε μια εκπαίδευση στο εργοστάσιό μας.

6. Ποιοι είναι οι όροι πληρωμής;

T/T, MoneyGram, Western Union, PayPal κ.λπ.





Προσδιορισμός:



Συνολική ισχύς	5200W
Κορυφαία θερμάστρα	1200W
Κάτω θερμάστρα	2ος 1200W, 3ος θερμοσίφωνας IR 2700W
Δυναμικό	AC220V/110V±10％ 50Hz
Σύστημα τροφοδοσίας	Αυτόματο σύστημα τροφοδοσίας για τσιπ
Τρόπος λειτουργίας	Δύο λειτουργίες: χειροκίνητη και αυτόματη, ελεύθερη επιλογή! Οθόνη αφής HD, έξυπνος άνθρωπος-μηχανή, ρύθμιση ψηφιακού συστήματος.
Αποθήκευση προφίλ θερμοκρασίας	50,000 ομάδες (απεριόριστος αριθμός ομάδων)
Οπτικός φακός κάμερας CCD	Αυτόματο τέντωμα και δίπλωμα για επιλογή και τοποθέτηση τσιπ BGA
Μεγέθυνση κάμερας	1,8 εκατομμύρια pixel
Βελτιστοποίηση πάγκου εργασίας:	±15mm εμπρός/πίσω, ±15mm δεξιά/αριστερά
Ακρίβεια τοποθέτησης:	±0.015 χλστ

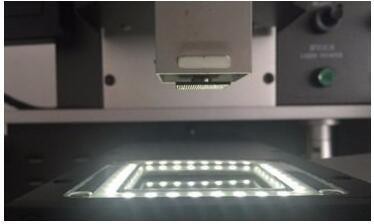

Τοποθέτηση Bga	Τοποθέτηση με λέιζερ, γρήγορη και ακριβής θέση PCB και BGA
Θέση PCB	Έξυπνη τοποθέτηση, το PCB μπορεί να ρυθμιστεί σε κατεύθυνση X, Y με "5 σημεία υποστήριξης" + βραχίονα pcb V-groov + εξαρτήματα γενικής χρήσης.
Φωτισμός	Φως εργασίας led της Ταϊβάν, ρυθμιζόμενη οποιαδήποτε γωνία
Έλεγχος θερμοκρασίας	Αισθητήρας Κ, κλειστός βρόχος, έλεγχος PLC
Ακρίβεια θερμοκρασίας	±2 μοίρες
Μέγεθος PCB	Μέγιστο 450×400 mm Ελάχ. 22×22 mm
Τσιπ BGA	1x1 - 80x80 mm
Ελάχιστη απόσταση τσιπ	0.015 χλστ
Εξωτερικός αισθητήρας θερμοκρασίας	1 τεμ
Διαστάσεις	Μ740×Π630×Υ710 mm
Καθαρό βάρος	70 κιλά
