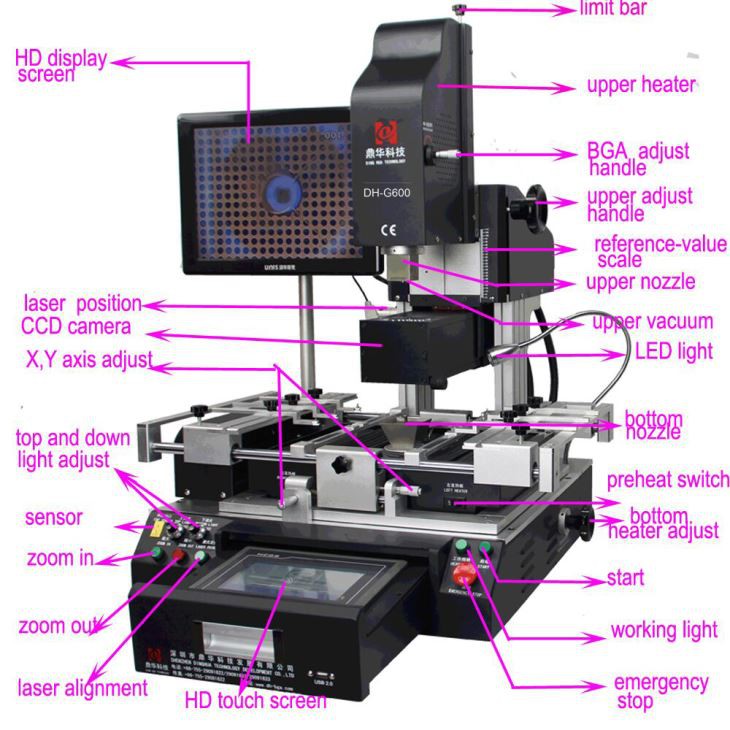

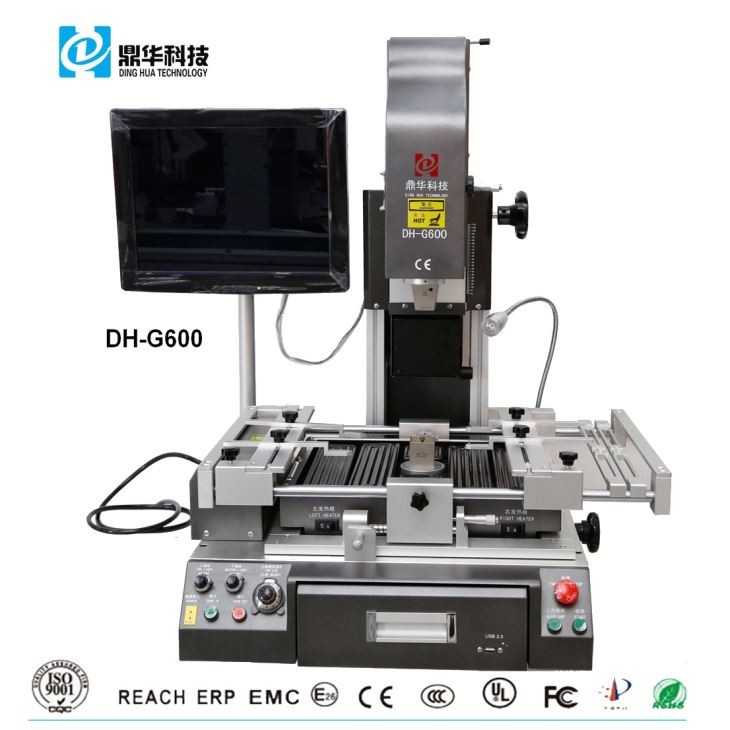

DH-G600 Οπτική ευθυγράμμιση BGA Rework Station για επισκευή BGA, QFN, CSP, LGA, SMD
2,00 δολάρια - 3999,00 δολάρια / τεμάχιο
1 τεμάχιο Ελάχ. Σειρά
Διαστάσεις: 610 * 570 * 750mm
Βάρος: 60KG
Ονομαστική χωρητικότητα: 5300W
Τρέχουσα: 20Α
Τάση: AC 110 ~ 240 V ± 10% 50 / 60Hz
Ονομαστική Κύκλος Εργασίας: 100%
Περιγραφή
Εξανθρωπισμένος σχεδιασμός:
l Ενσωματωμένο με βιομηχανικό υπολογιστή + Ευφυής μονάδα θερμοκρασίας, Σταθερό και αξιόπιστο.
l Διεπαφή OS των Windows στην αγγλική και κινεζική + διασύνδεση USB, εύκολη λειτουργία.
l Με 5 διαφορετικά μεγέθη ακροφυσίων: άνω: 31 * 31mm, 38 * 38mm, 41 * 41mm. Κάτω: 34 * 34mm 55 * 55mm.
l Οποιοδήποτε μέγεθος ακροφυσίου μπορεί να είναι προσαρμοσμένο, υλικό κράματος τιτανίου, ποτέ παραμόρφωση, ποτέ σκουριασμένο.
l Υιοθετήστε τρεις ζώνες θέρμανσης, το πάνω θερμαντήρα και το χαμηλότερο θερμαντήρα είναι ζεστός αέρας, κάτω είναι η περιοχή προθέρμανσης υπέρυθρων.
l Πολύ υψηλός ανεμιστήρας διασταυρούμενης ροής, γρήγορη ψύξη της πλακέτας, αποτρέψτε την από παραμόρφωση.
Ακριβής έλεγχος θερμοκρασίας:
l Τρεις ανεξάρτητες θερμοκρασίες θέρμανσης + PID αυτορυθμίζεται + PLC ελέγχου για να εξασφαλιστεί η ακρίβεια της θερμοκρασίας θα είναι ± 2 ° C.
l Μπορεί να ρυθμίσει τη θέρμανση των 8 τμημάτων και την μαζική αποθήκευση του προφίλ θερμοκρασίας των ομάδων.
l Καθορισμός της καμπύλης θέρμανσης BGA και αναζήτηση ευρετηρίου.
l Αυτόματη ανάλυση καμπύλης θερμοκρασίας.
Βολική οπτική ευθυγράμμιση:
l Σύστημα οπτικής ευθυγράμμισης + σύστημα φακού CCD.
l 2 διαχωρισμός χρώματος, μεγέθυνση, μικρο ρύθμιση.
l Αυτόματη εστίαση, αυτόματη διόρθωση, αυτόματη διαφοροποίηση χρώματος.
l Σύστημα προσαρμογής φωτεινότητας.
● Η Ιαπωνία Η κάμερα Panasonic μπορεί να κινηθεί προς τα εμπρός και προς τα πίσω.
l Ενσωματωμένη αναρρόφηση κενού, σηκώστε το τσιπ bga εύκολα μετά την αποσύνδεση.
Στοιχεία ακριβείας:
l Ακριβής λεπίδα ρύθμισης του τσιπ bge, ρυθμίστε τη γωνία του τσιπ bga στην ευθυγράμμιση.
l X, Y, Z μικρομέτρων ρύθμισης, η ακρίβεια τοποθέτησης θα είναι ± 0,01 MM.
l Σφιγκτήρας αυλακιού V + καθολικό εξάρτημα κατάλληλο για όλα τα είδη PCB.
l Ακροφύσιο ζεστού αέρα με μαγνήτη, περιστρέφεται σε οποιαδήποτε γωνία, εύκολη αντικατάσταση και λειτουργία.
l Σύστημα θέρμανσης και κεφαλή τοποθέτησης 2 σε 1, ακριβής τοποθέτηση.
l Λειτουργία ρυθμιζόμενης κορυφαίας ταχύτητας αέρα, αποτρέποντας τη μικρή κίνηση από τη μετακίνηση κατά τη θέρμανση.
Τέλεια σχεδίαση ασφάλειας:
l Με προστασία από ανεπάρκεια ανεμιστήρα, λειτουργία προστασίας από αστοχία θερμοστοιχείου.
l Προστασία υπερθέρμανσης, λειτουργία διακοπής έκτακτης ανάγκης.
l Ξεκινήστε τον κωδικό πρόσβασης και τροποποιήστε την προστασία.
Προσδιορισμός:
Συνολική δύναμη | 5300W |
Κορυφή θερμαντήρα | 1200W |
Κάτω θερμαντήρας | 2η 1200W, 3η θερμάστρα IR 2700W |
Εξουσία | AC220V ± 10 % 50Hz |
Κορυφαία ταχύτητα ζεστού αέρα | Μπορεί να ρυθμιστεί με το κουμπί ρύθμισης |
Λειτουργία λειτουργίας | Χειροκίνητη λειτουργία, οθόνη αφής HD, έξυπνη μηχανή άνθρωπος, ρύθμιση ψηφιακού συστήματος |
Οπτικός φακός κάμερας CCD | Μπροστά / προς τα πίσω |
Μεγέθυνση της κάμερας | 1,6 εκατομμύρια εικονοστοιχεία |
Επεξεργασία πάγκου εργασίας: | ± 15mm εμπρός / πίσω, ± 15mm δεξιά / αριστερά |
Ακρίβεια τοποθέτησης: | ± 0,01mm |
Φωτισμός | Ταϊβάν οδήγησε το φως εργασίας, οποιαδήποτε γωνία ρυθμιζόμενο |
Αποθήκευση προφίλ θερμοκρασίας | 50000 ομάδες |
PCB Positioning | Ευφυής τοποθέτηση, το PCB μπορεί να ρυθμιστεί σε X, Y κατεύθυνση με "στήριξη 5 σημείων" + V-groov πλακέτα PCB + καθολικά φωτιστικά. |
Ελεγχος θερμοκρασίας | Αισθητήρα Κ, κοντά στον βρόχο |
Ακρίβεια θερμοκρασίας | ± 2 ℃ |
Μέγεθος PCB | Μέγιστο 390 × 400 mm Ελάχιστο 22 × 22 mm |
Τσιπ BGA | 1x1 - 80x80 mm |
Ελάχιστη απόσταση μεταξύ τσιπ | 0.15mm |
Εξωτερικός αισθητήρας θερμοκρασίας | 1pc |
Διαστάσεις | L610 × W570 × H750 mm |
Καθαρό βάρος | 60KG |
